AMI LineTOC
Wartung
6.6.
54

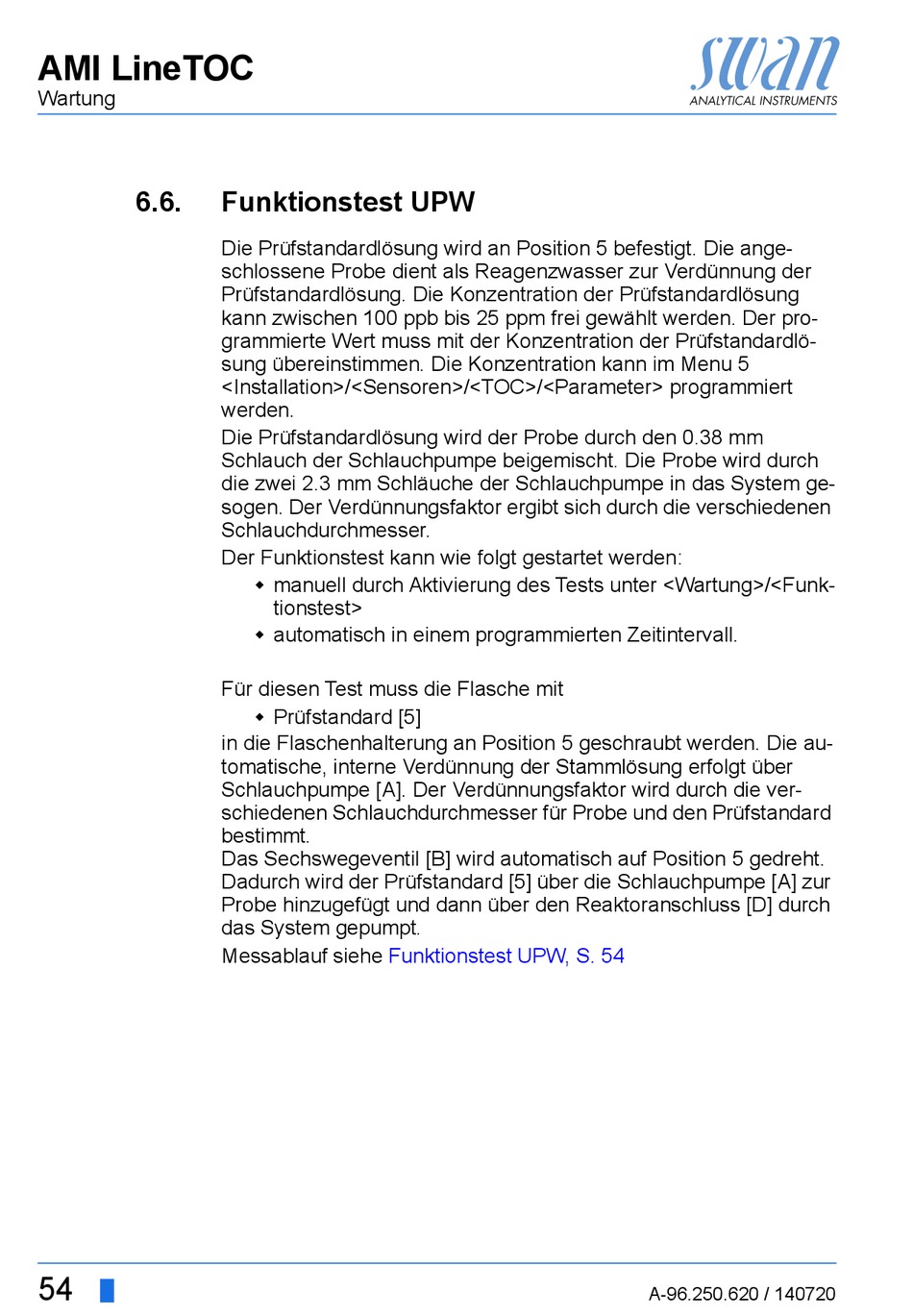

Funktionstest UPW
Die Prüfstandardlösung wird an Position 5 befestigt. Die ange-
schlossene Probe dient als Reagenzwasser zur Verdünnung der
Prüfstandardlösung. Die Konzentration der Prüfstandardlösung
kann zwischen 100 ppb bis 25 ppm frei gewählt werden. Der pro-
grammierte Wert muss mit der Konzentration der Prüfstandardlö-
sung übereinstimmen. Die Konzentration kann im Menu 5
<Installation>/<Sensoren>/<TOC>/<Parameter> programmiert
werden.
Die Prüfstandardlösung wird der Probe durch den 0.38 mm
Schlauch der Schlauchpumpe beigemischt. Die Probe wird durch
die zwei 2.3 mm Schläuche der Schlauchpumpe in das System ge-
sogen. Der Verdünnungsfaktor ergibt sich durch die verschiedenen
Schlauchdurchmesser.
Der Funktionstest kann wie folgt gestartet werden:
manuell durch Aktivierung des Tests unter <Wartung>/<Funk-
tionstest>
automatisch in einem programmierten Zeitintervall.
Für diesen Test muss die Flasche mit
Prüfstandard [5]
in die Flaschenhalterung an Position 5 geschraubt werden. Die au-
tomatische, interne Verdünnung der Stammlösung erfolgt über
Schlauchpumpe [A]. Der Verdünnungsfaktor wird durch die ver-
schiedenen Schlauchdurchmesser für Probe und den Prüfstandard
bestimmt.
Das Sechswegeventil [B] wird automatisch auf Position 5 gedreht.
Dadurch wird der Prüfstandard [5] über die Schlauchpumpe [A] zur
Probe hinzugefügt und dann über den Reaktoranschluss [D] durch
das System gepumpt.
Messablauf siehe
Funktionstest UPW, S. 54
A-96.250.620 / 140720
