5.6

Fernbedienfeld-Erweiterung

5.6.1

Fernbedienung

Schließen Sie die Fernbedienfeld-Erweiterung an das Fernbedienfeld an (siehe Abschnitt
Fernbedienfeld-Erweiterungen, Seite 75).
5.6.2 Kontakte der Statusausgänge
Die Fernbedienfeld-Erweiterung verfügt über 3 Statusausgangskontakte, mit denen der
aktuelle Systemstatus angezeigt wird. Das Anschließen der Statusausgänge entspricht dem
Anschließen der Statusausgänge an den Voice Alarm Controller (siehe Abschnitt Kontakte der
Statusausgänge, Seite 66).
5.6.3

Stromversorgung

Schließen Sie die Notstromversorgung an die Fernbedienfeld-Erweiterung an.
Hierfür kann der 24-V-Ausgang des Controllers oder Routers verwendet werden. Diese
Ausgänge werden vom Netz und von der Notstromversorgung gespeist. Ebenso können Sie
eine potenzialfreie (ohne Bezugserde) 24-V-Stromversorgung mit Notstrombatterie (EN 54-4-
konform für EN 54-16-konforme Systeme oder EN 60849-konform) installieren.

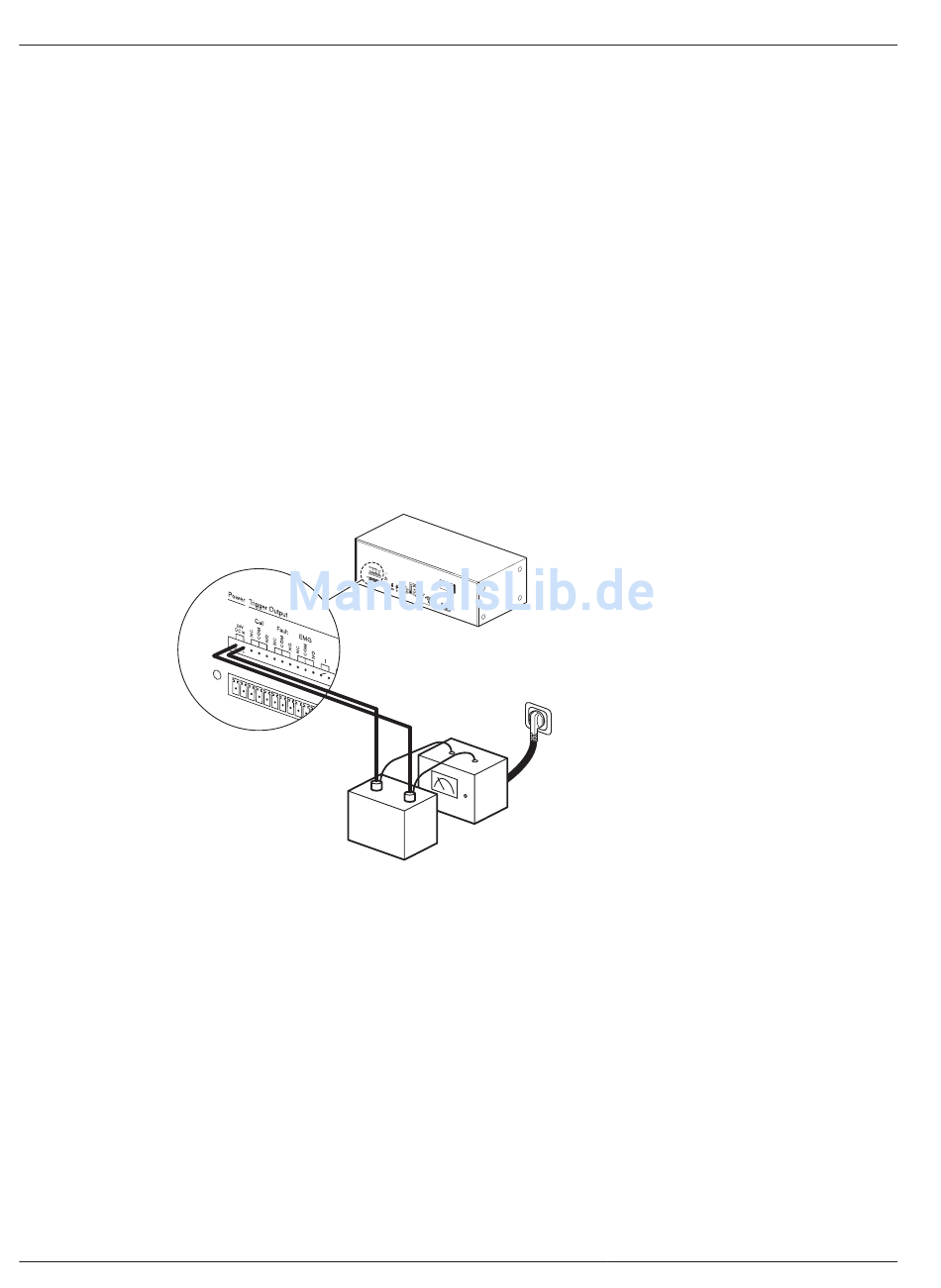

Bild 5.29: Anschluss an eine Stromversorgung
5.7

Fernbedienfeld-Erweiterungskit

5.7.1 Geräterückseite
Die Rückseite des Fernbedienfeld-Erweiterungskits verfügt über dieselben Anschlüsse und
Bedienelemente wie die Rückseite der Voice Alarm Fernbedienfeld-Erweiterung. Siehe
Abschnitt Fernbedienfeld-Erweiterung, Seite 78 für Anschlussdetails.
5.7.2

LEDs

An die Anschlüsse „LEDS/LAMPS" (LEDs/Leuchten) auf der Vorderseite des Fernbedienfeld-
Erweiterungskits können die LEDs angeschlossen werden (siehe Voice Alarm Fernbedienfeld-
Kit, Seite 30).
