Hinweis!
Zu Beginn oder Ende einer Impedanzmessung ist ein leiser Klick hörbar. Falls das
Klickgeräusch nicht akzeptabel ist, kann die Überwachung des Leitungsendes mit EOL
anstelle der Impedanzüberwachung erfolgen.
Hinweis!
Weitere Informationen zur Konfigurationssoftware finden Sie im Handbuch zur
Konfigurationssoftware.
Kurzschlussüberwachung
Wenn die Leitungsüberwachung eingeschaltet ist, überwacht der Voice Alarm Controller
kontinuierlich alle Lautsprecherleitungen im System auf Kurzschlüsse.
Wird ein Kurzschluss erkannt, wird der Leitungsausgang der kurzgeschlossenen Leitung
isoliert und innerhalb von 200 ms abgeschaltet. Das System bleibt betriebsbereit. Ist die
Leitung dualredundant angeschlossen (A und B), bleibt der nicht kurzgeschlossene
Leitungsausgang ebenfalls betriebsfähig.
Prüfen Sie bei einem Erdschluss zuerst die 0-V- und 100-V-Verbindung vom Verstärker zum
Voice Alarm Controller. Bei nicht ordnungsgemäßen Anschlüssen kann ein Kurzschluss zu
einem unvorhersehbaren Zeitpunkt auftreten.
6.3

Voice Alarm Controller

6.3.1

VOX-Konfiguration

Der Typ der Signalquelle, die an den Eingang „Mic/Line" (Mikrofon/Leitung) mit VOX-Funktion
angeschlossen ist, wird mit dem Mic/Line-Schalter auf der Rückseite des Voice Alarm
Controllers eingestellt.
–
–
Mic/Line

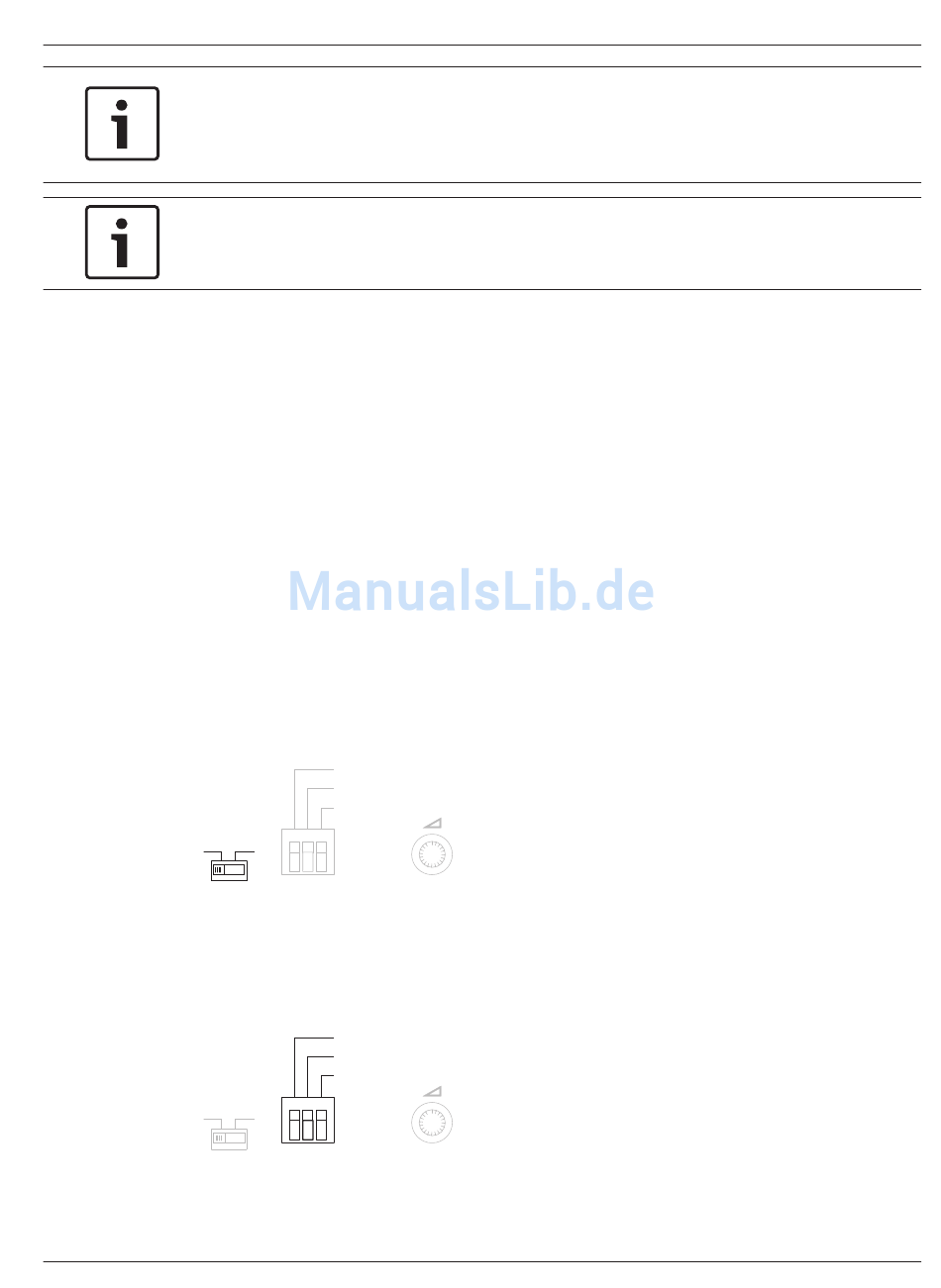

Bild 6.3: : VOX Auswahlschalter für die Eingangsquelle
Der Eingang „Mic/Line" (Mikrofon/Leitung) mit VOX-Funktion wird mit den DIP-Schaltern auf
der Rückseite des Voice Alarm Controllers konfiguriert. Standardgemäß befinden sich alle
Schalter in der OFF Position.
Mic/Line
Bild 6.4: VOX-Einstellungen
Die Einstellungen, die mit den DIP-Schaltern durchgeführt werden können, werden in einer
Tabelle auf der Rückseite des Voice Alarm Controller erklärt (siehe folgende Tabelle).
Bosch Security Systems B.V.
Ist die Quelle ein Mikrofon, stellen Sie den Wahlschalter auf die „Mic"- Position.
Ist die Quelle eine Leitung, stellen Sie den Wahlschalter auf „Line".
Vox
Speech filter
Phantom power
Off
On
Vox
Speech filter
Phantom power
Off
On
