28 de | Systemübersicht
3.6

Voice Alarm Fernbedienfeld

Plena Voice Alarm Remote Control
-20dB
14

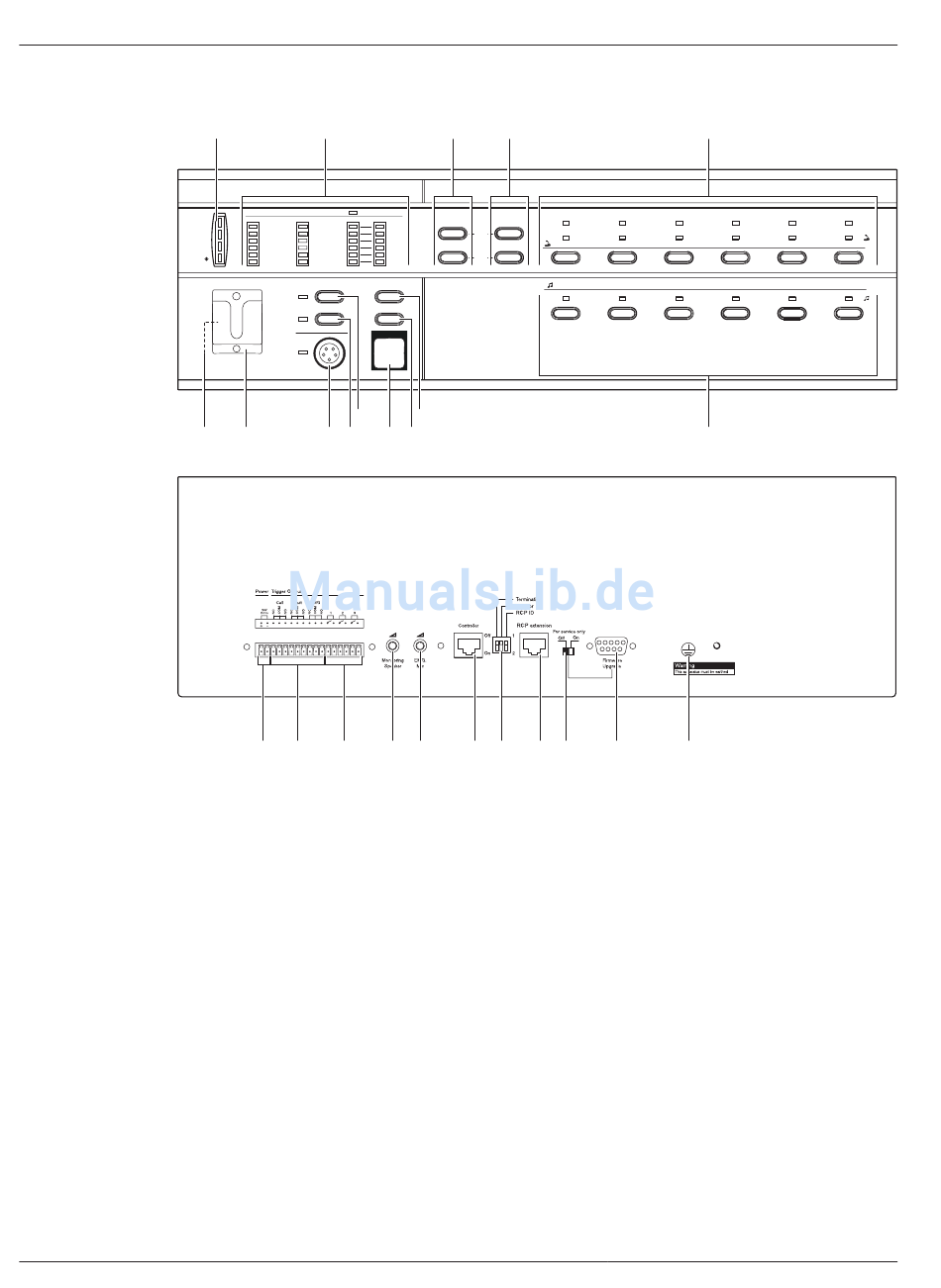

Bild 3.9: Vorder- und Rückansicht des Voice Alarm Fernbedienfelds
Bedienelemente, Anschlüsse und Anzeigen am Fernbedienfeld:
1.
2.
3.
2013.07 | V2.0 |
1
2
Fault Indicators Disabled
A
0 dB
Processor reset Mains
Battery
-6dB Network
Message
Call/EMG
Music/Spare
EMG mic
Ground short RCP
Input
Router
Alert message
Alarm message Indicator test
EMG mic
10
13 12 11
25 24 23
Betriebs-LED/VU-Meter:
Kombination aus Betriebsanzeige und VU-Meter. Die grüne LED leuchtet auf, wenn die
Fernbedienungen an die Stromversorgung angeschlossen wird. Das VU-Meter zeigt den
Durchsagenpegel an: 0 dB (rot), -6 dB, -20 dB (gelb).
„Fault Indicators" (Fehleranzeigen):
Zwölf gelbe Systemfehler-LEDs („Processor reset" (Prozessorreset), „Network"
(Netzwerk), „Call/EMG" (Durchsage/Notfall), „Music/Spare" (Musik/Reserve), „Ground
short" (Erdschluss), „Input" (Eingang), „Mains" (Netz), „Battery" (Batterie), „Message"
(Mitteilung), „EMG mic" (Notfallmikrofon), „RCP" (Fernbedienfeld) und „Router") und
zwölf gelbe LEDs für Fehler von Lautsprecherleitungen. Fehleranzeigen sind nur möglich,
wenn die Überwachung aktiviert ist (siehe Abschnitt Fehleranzeigen, Seite 105). Ist die
Überwachung nicht aktiviert, dann leuchtet die gelbe "Disabled" LED.

Fehlerzustandstasten:

Zwei Tasten zum Quittieren („Ack") und Zurücksetzen („Reset") des Fehlerzustands
(siehe Abschnitt Fehlerzustand, Seite 103).
Installation and Operation manual
3 4
B
Fault EMG
Zone1
Zone2 Ack
Zone3
Zone select
Zone4
Zone5
Reset
Zone6
All call
7
9 8
22 21 20 19 18
5
Zone1 Zone2 Zone3 Zone4
Zone select
6
PLN-V6RC 8900 199 60001
Plena Voice Alarm System
RC Panel
Max. input power
A035413
300mA, 24V DC
S/N.
NL-4827HG-10
Design & Quality
The Netherlands
17 16 15
Bosch Security Systems B.V.
Plena
Alarm
Zone5 Zone6
N663
