Lautsprecher - Bosch Plena Handbuch

58 de | Anschluss
5.1.6

Lautsprecher

Der Voice Alarm Controller verfügt über 6 Zonenausgänge (Z1 bis Z6). Jeder Zonenausgang
besteht aus 2 redundanten Lautsprecherleitungen (Leitung A und Leitung B). Normalerweise
werden Durchsagen und BGM über beide Lautsprecherleitungen in jedem Bereich
wiedergegeben. Wenn eine der Lautsprecherleitungen einer Zone nicht funktioniert, ist es
immer noch möglich, Durchsagen und BGM über die verbleibende Lautsprecherleitung zu
übertragen.

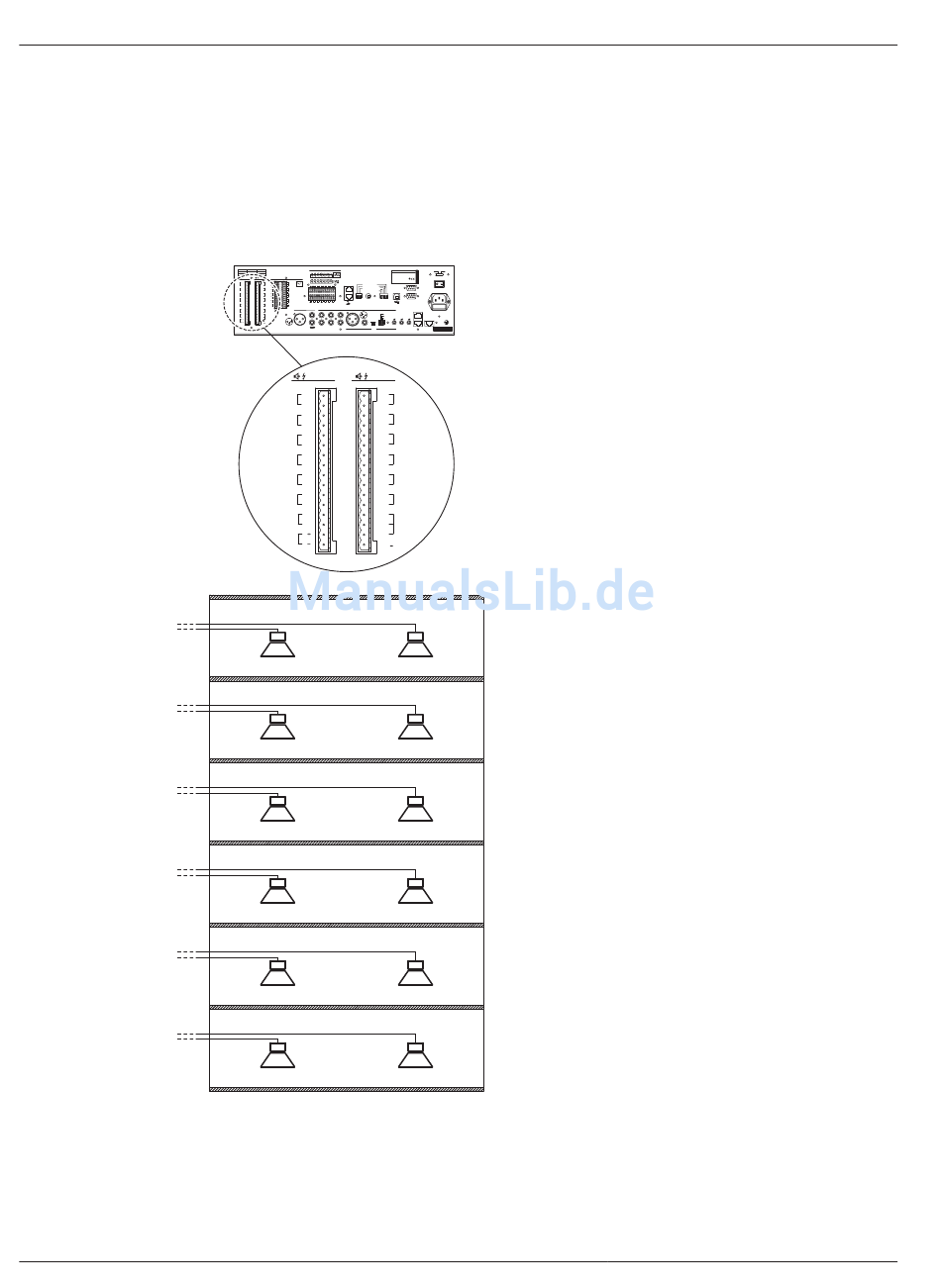

Bild 5.6: Anschließen von Lautsprecherzonen
