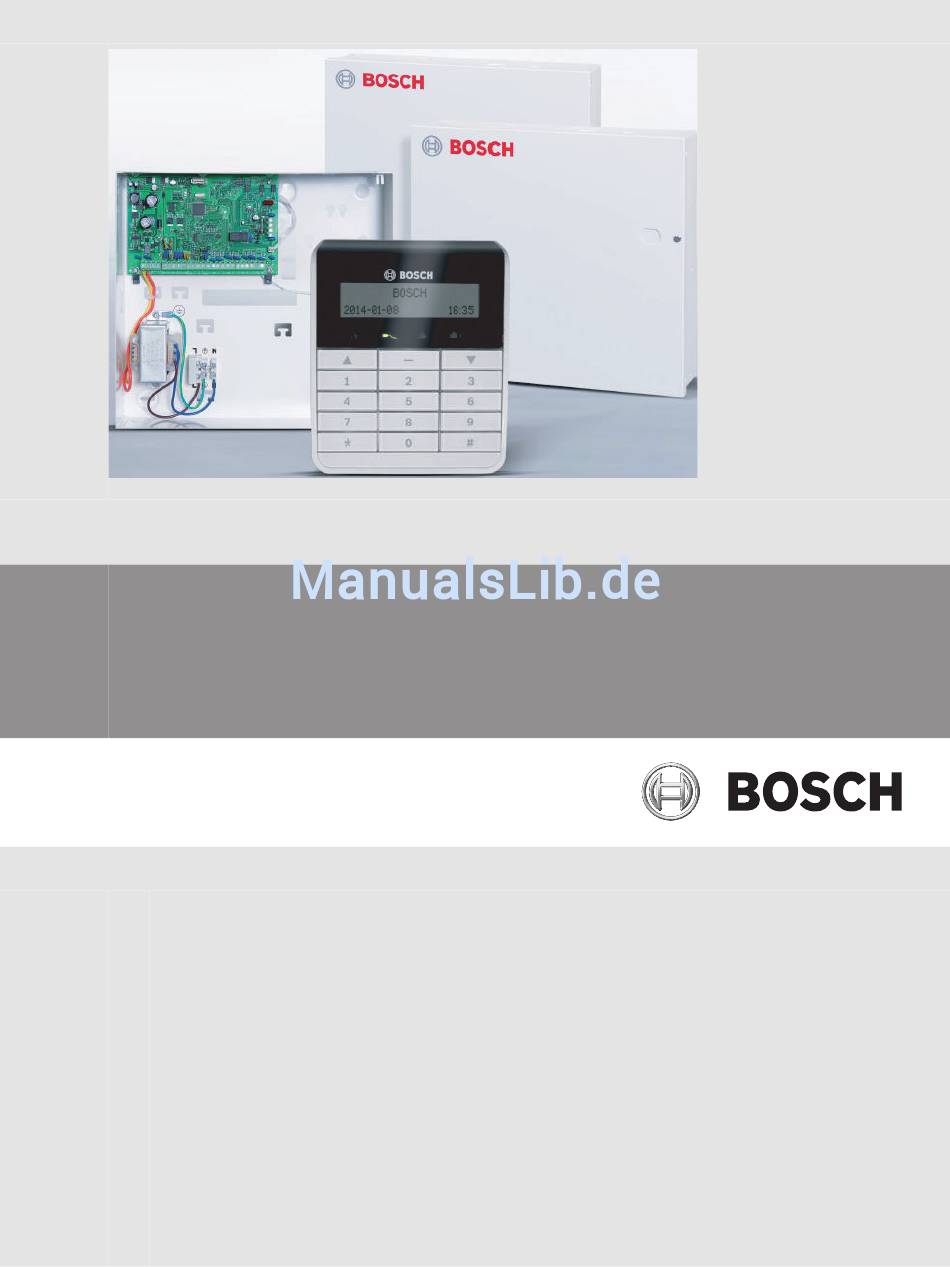

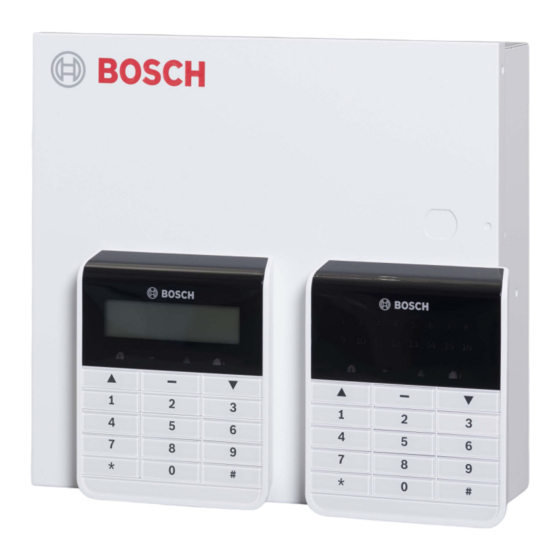

  • Seite 1 AMAX 2100 / 3000 / 4000 Schnellstartanleitung...

  • Seite 3: Inhaltsverzeichnis

    AMAX 2100 / 3000 / 4000 Inhaltsverzeichnis | de Inhaltsverzeichnis Graphics Sicherheit Kurzinformation Module und Geräte anschließen AMAX Systems parametrieren und bedienen Option: Ändern der Menüsprache Zugriff auf die Menüs Menünavigation Parametrierung des AMAX Systems über Bedienteil 5.4.1 Datum und Uhrzeit einstellen 5.4.2...

  • Seite 4: Graphics

    | Graphics AMAX 2100 / 3000 / 4000 Graphics 1RING 1RING Langsames Blinken: Normalzustand Ein: Störungszustand Aus: Störungszustand Überwachungs- bereich Parametrierschlüssel-Steckplatz OPT/SDI Bosch Options-bus Bedienteile: 1 ≤ 500 mA IUI-AMAX4-TEXT IUI-SOL-TEXT IUI-AMAX3-LED16 IUI-AMAX3-LED8 Relais 5–8 Inst.-Anl. 12 V PO-3: ≤ 100 mA...
  • Seite 5 AMAX 2100 / 3000 / 4000 Graphics | de AUX 1: < 900 mA AUX 2: < 900 mA AUX1 AUX2 AUX2 AUX1 RING +12 V +12 V Bosch Options- Batterieanschluss bus 2 < 900 mA 18 VAC bei 50 VA...

  • Seite 6: Sicherheit

    | Sicherheit AMAX 2100 / 3000 / 4000 Sicherheit Gefahr! Elektrizität Bei unsachgemäßer Bedienung der Anlage, wenn das System geöffnet oder anders als in diesem Handbuch beschrieben modifiziert wird, besteht Verletzungsgefahr durch Stromschlag. – Bevor die Stromversorgung ausgeschaltet wird, müssen alle Verbindungen zum Telekommunikationsnetz getrennt werden.
  • Seite 7 AMAX 2100 / 3000 / 4000 Sicherheit | de Vorsicht! Batterie Bei unsachgemäßer Handhabung der Batterie oder wenn die Batterie nicht regelmäßig ersetzt wird, kann das System beschädigt oder verschmutzt werden. – Verwenden Sie nur auslaufsichere Batterien. – Notieren Sie das letzte Austauschdatum auf der Batterie.

  • Seite 8: Kurzinformation

    | Kurzinformation AMAX 2100 / 3000 / 4000 Kurzinformation Diese Kurzbedienanleitung enthält Informationen darüber, wie Sie das System einfach und schnell in Betrieb nehmen. Die Anleitung beschreibt die wichtigsten Schritte für die Grundsysteminstallation und Einrichtung eines AMAX panel zusammen mit einem IUI-AMAX4- TEXT-Bedienteil und einem RFRC-OPT RADION Empfänger.

  • Seite 9: Module Und Geräte Anschließen

    Module und Geräte anschließen | de Module und Geräte anschließen Die AMAX Zentrale bietet einen BOSCH Optionsbus 1 und einen Optionsbus 2 (nur bei AMAX 4000) zum Anschließen von Modulen und Geräten. Jedes Modul kann an jeden Bus angeschlossen werden.

  • Seite 10: Amax Systems Parametrieren Und Bedienen

    | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen Die Parametrierung und Bedienung des AMAX Systems erfolgt über Menüs mithilfe von Bedienteilen und/oder mit der A-Link Plus Fernparametrier-Software auf einem PC.

  • Seite 11: Parametrierung Des Amax Systems Über Bedienteil

    AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de Menü auswählen Wählen Sie das Menü aus, und folgen Sie den Eingabeaufforderungen im Menü. Drücken Sie [▼] oder [▲], um in das gewünschte Menü zu navigieren. Drücken Sie [#], um ein Menü zu öffnen.

  • Seite 12: Hf-Empfänger Für Funkübertragung Aktivieren

    | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 Geben Sie den Errichtercode [1234] + [958] ein, und drücken Sie [#]. Wählen Sie LINIEN EINSTELLUNG, und drücken Sie [#]. Wählen Sie LINIEN BEARBEITEN, und drücken Sie [#].

  • Seite 13: Parametrierung Des Amax Systems Über Pc Und Usb

    AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de Wählen Sie abhängig vom Funkgerät das korrekte Meldegruppenmodul aus: Für RFUN/RF3401E (nur Meldelinieneingang) wählen Sie 5- RFUN o magnet. Für RFGB/RF1100E (Glasbruchmelder) wählen Sie 4- RFGB glasbruch.

  • Seite 14: Parametriersoftware Starten

    | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 5.5.3 Parametriersoftware starten Wählen Sie Start – All Programs – Bosch Security Systems – A-Link Plus – A-Link Plus v n.n.n. n.n.n = aktuelle Programmversion Oder Doppelklicken Sie auf die Verknüpfung A-Link Plus v n.n.n auf dem Desktop des Computers.

  • Seite 15: Com-Schnittstelle Einstellen

    AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de 5.5.4 COM-Schnittstelle einstellen Die COM-Schnittstelle, die dem zusätzlichen COM-Gerät zugewiesen wurde (hier COM4), muss im Programm A-Link Plus eingerichtet werden. Wählen Sie Datei – Kommunikations-Einstellungen in der Menüleiste des Programms A- Link Plus.
  • Seite 16 | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 Bild 5.2: Kommunikationseinstellung – Auswahl des Direktverbindungs-Ports 2014.11 | 02 | F.01U.309.296 Schnellstartanleitung Bosch Sicherheitsysteme GmbH...

  • Seite 17: Option: Neuen Kunden Anlegen

    AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de 5.5.5 Option: Neuen Kunden anlegen Falls erforderlich, legen Sie einen neuen Kunden an. Wählen Sie in der Menüleiste Kunde – Neuer Kunde. Die Registerkarte Kundeninformation wird geöffnet.

  • Seite 18: Zentrale Konfigurieren

    | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 5.5.6 Zentrale konfigurieren Wählen Sie Kunde – Kunden öffnen in der Menüleiste des Programms A-Link Plus. Das Dialogfeld Kundeninformation wird geöffnet. Wählen Sie die Registerkarte Konfiguration Zentrale.
  • Seite 19 AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de Bild 5.5: Konfiguration AMAX Zentrale – Teilnehmer-ID-Nummer Wählen Sie in derselben Registerkarte den Eintrag Code-/Berechtigungs-Einstellungen. Stellen Sie sicher, dass der Wert für den Parameter Errichter Code mit dem Wert übereinstimmt, der aktuell in der AMAX Zentrale parametriert ist.

  • Seite 20: Direkte Verbindung Herstellen

    | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 5.5.7 Direkte Verbindung herstellen Wählen Sie die Registerkarte Link, um eine Verbindung zwischen dem Programm A-Link Plus und der AMAX Zentrale herzustellen. Bild 5.7: Link – Auswahl der Direktverbindung Wählen Sie Direktverbind.

  • Seite 21: Parametrierung Über Das Menü

    AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de Parametrierung über das Menü Die folgenden Abbildungen zeigen einen Überblick der Struktur des Parametriermenüs, wie es auf einem Text-Bedienteil erscheint. Bild 5.8: Kommunikations- und Report-Einstellungen Bosch Sicherheitsysteme GmbH Schnellstartanleitung 2014.11 | 02 | F.01U.309.296...
  • Seite 22 | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 Bild 5.9: Kommunikations- und Report-Einstellungen (Fortsetzung) Bild 5.10: Code- und Berechtigungseinstellungen 2014.11 | 02 | F.01U.309.296 Schnellstartanleitung Bosch Sicherheitsysteme GmbH...
  • Seite 23 AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de Bild 5.11: Linien Einstellung Bosch Sicherheitsysteme GmbH Schnellstartanleitung 2014.11 | 02 | F.01U.309.296...
  • Seite 24 | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 Bild 5.12: Linien Einstellung (Fortsetzung) Bild 5.13: Bedienteil- und Bereichseinstellungen 2014.11 | 02 | F.01U.309.296 Schnellstartanleitung Bosch Sicherheitsysteme GmbH...
  • Seite 25 AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de Bild 5.14: Systemeinstellungen Bosch Sicherheitsysteme GmbH Schnellstartanleitung 2014.11 | 02 | F.01U.309.296...
  • Seite 26 | AMAX Systems parametrieren und bedienen AMAX 2100 / 3000 / 4000 Bild 5.15: Ausgangseinstellungen 2014.11 | 02 | F.01U.309.296 Schnellstartanleitung Bosch Sicherheitsysteme GmbH...
  • Seite 27 AMAX 2100 / 3000 / 4000 AMAX Systems parametrieren und bedienen | de Bild 5.16: Funkeinstellungen Bild 5.17: Parametrierung von Adressen und Schlüsseln Bosch Sicherheitsysteme GmbH Schnellstartanleitung 2014.11 | 02 | F.01U.309.296...

  • Seite 28: Technische Daten

    | Technische Daten AMAX 2100 / 3000 / 4000 Technische Daten Zentrale AMAX 2100 AMAX 3000 AMAX 4000 Gehäuse: Abmessungen (H x 260 x 280 x 83,5 mm 375 x 322 x 88 mm B x T): Gewicht: 1950 g...
  • Seite 29 AMAX 2100 / 3000 / 4000 Technische Daten | de Benutzer: Benutzer Funk- DSRF = 24, RADION = 128 Handsender: Ereignisse: 256 Ereignisse mit Zeit- und Datumsstempel 256 EN-Ereignisse mit Zeit- und Datumsstempel 256 Wählgerät-Ereignisse mit Zeit- und Datumsstempel PIN-Code-...
  • Seite 30 | Technische Daten AMAX 2100 / 3000 / 4000 – Maximalstrom für alle Komponenten, Batterie 18 Ah, Standby 12 h (Akkuladung 80 % in 72 h) = 1500 mA – Maximalstrom für alle Komponenten, Batterie 18 Ah, Standby 36 h...
  • Seite 31 AMAX 2100 / 3000 / 4000 Technische Daten | de EN 50131-3 Klasse 2 Umweltklasse II Frankreich AFNOR NF a2P 1223400001A0 Umweltklasse I Deutschland Home Bedienteile: IUI-AMAX4-TEXT (LCD-Text-Bedienteil) Relative 10% - 95% Luftfeuchtigkeit: Betriebstemperatu -10 °C bis +55 °C Eingangsspannung...
  • Seite 32 | Technische Daten AMAX 2100 / 3000 / 4000 Zertifizierung: Europa EN 50130-4 (6/2011) EN 55022 (5/2008) EN 60950-1:2006 + A11:2009 EN 50131-3 Klasse 2 Umweltklasse II Frankreich AFNOR NF a2P 1223400001A0 Umweltklasse I Deutschland Home IUI-AMAX3-LED8 (LED-Bedienteil für 8 Meldegruppen)
  • Seite 34 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2014...
