5.1.11 Kontakte der Statusausgänge
Der Voice Alarm Controller besitzt 3 Statusausgangskontakte, mit denen der aktuelle
Systemzustand angezeigt wird. Diese werden verwendet, um den Status des Plena Voice
Alarm System an Geräte anderer Hersteller zu übertragen oder um akustische Signalgeber
oder ähnliche Anzeigeeinrichtungen anzuschließen.

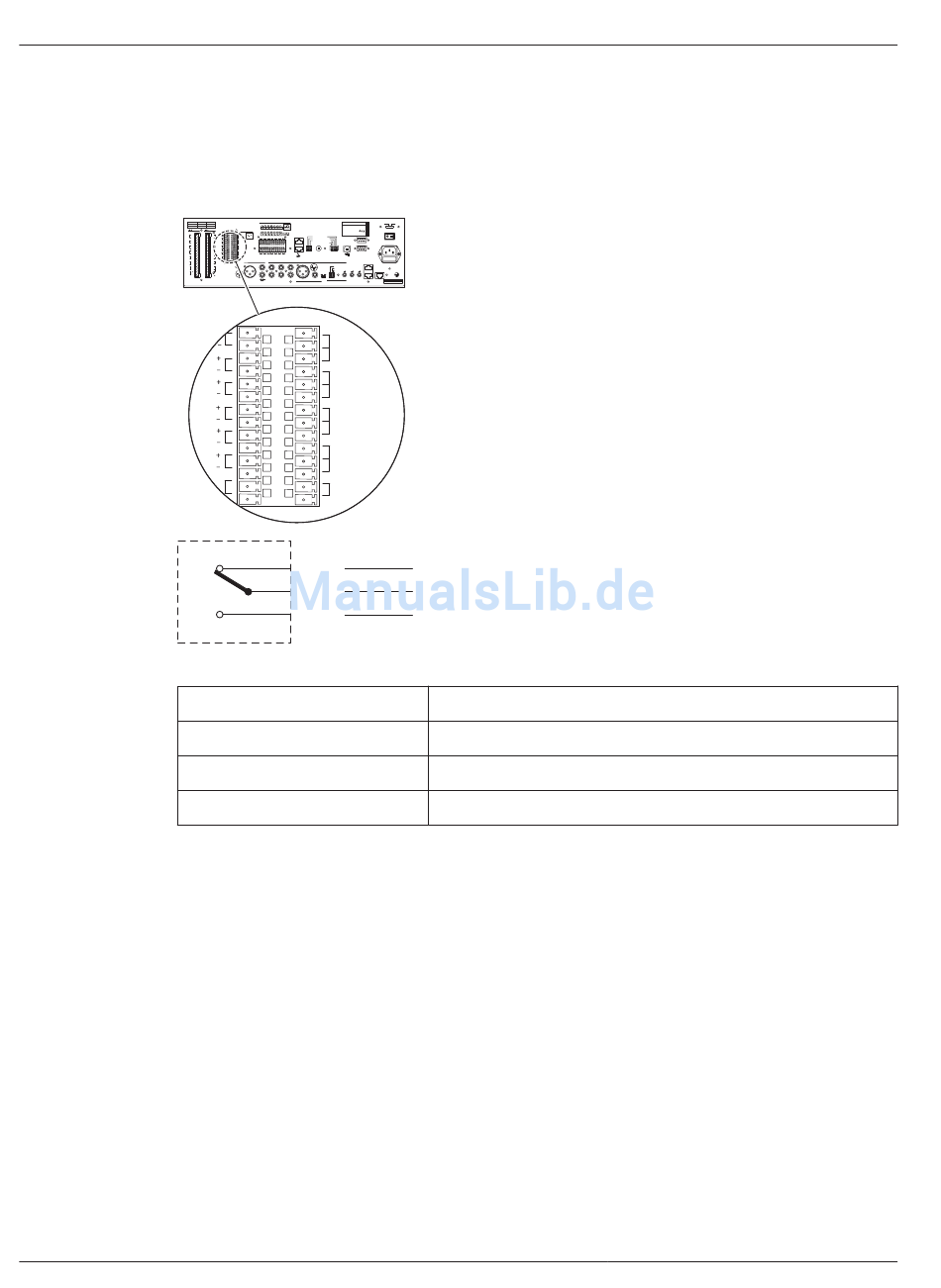

Bild 5.15: Kontakte der Statusausgänge (Standard)
Kontakt
EMG
Fehler
Call
Tabelle 5.2: Statusausgangskontakt
Die Statusausgangskontakte sind interne Relais. Im Ruhezustand ist NC (Öffnerkontakt) mit
COM (Schalterwurzel) verbunden. Wenn das Plena Voice Alarm System in einen der
angegebenen Zustände wechselt, verbindet das Relais den Schließerkontakt NO mit COM.
