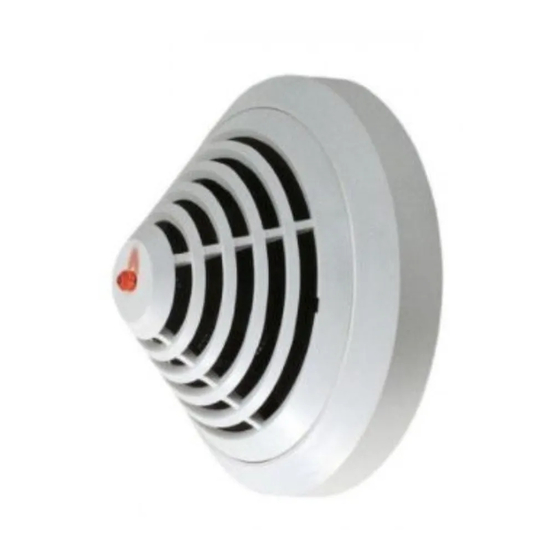

Bosch FCP-320 Betriebsanleitung

Bosch FCP-320 Betriebsanleitung

Automatische brandmelder glt
Vorschau ausblenden Andere Handbücher für FCP-320:

Werbung

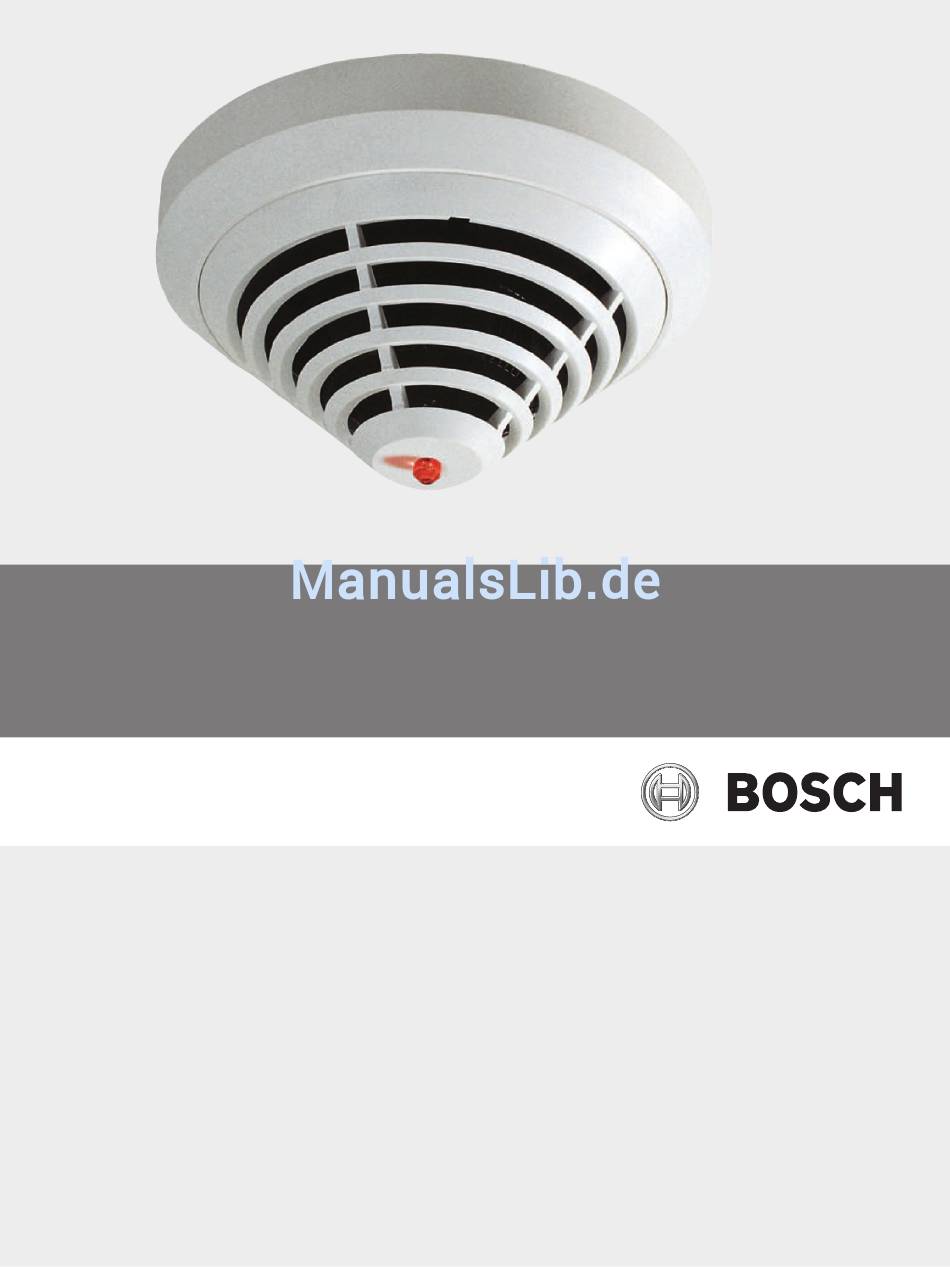

Automatische Brandmelder GLT
FCP-320 | FCH-320
de
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch FCP-320

  • Seite 1 Automatische Brandmelder GLT FCP-320 | FCH-320 Betriebsanleitung...
  • Seite 3: Inhaltsverzeichnis

    Melder mit 470-Ohm-Alarmwiderstand* Meldersockel Melderzubehör Montagezubehör Meldersockelsirenen Servicezubehör Wartung und Service Codierung der Meldertypen Prüfablauf bei Meldern mit C-Sensor Prüfablauf bei Meldern ohne C-Sensor Gewährleistung Reparatur Entsorgung Weiterführende Dokumentation Technische Daten Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 4 | Inhaltsverzeichnis Automatische Brandmelder GLT Abkürzungen 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 5: Produktbeschreibung

    Automatische Brandmelder GLT Produktbeschreibung | de Produktbeschreibung Hinweis! Diese Produktinformation beschreibt das gesamte Lieferprogramm von FCP-320/FCH-320 Automatische GLT-Brandmelder. FCP-320/FCH-320 Automatische GLT-Brandmelder arbeiten mit der Gleichstromlinientechnik und kombinieren Standard-Detektionsverfahren wie Streulichtmessung oder Temperaturmessung in ihrer höchsten Ausbaustufe mit der Gasmesstechnik. Hierbei werden die Signale von Gassensor und Streulichtsensor oder Temperatursensor mithilfe moderner Signalverarbeitungsverfahren bewertet.
  • Seite 6: Systemübersicht

    Strom. Das Sensorsignal ist proportional zur Gaskonzentration. Der Gassensor liefert Zusatzinformationen, um zuverlässig Täuschungsgrößen zu unterdrücken. Chemischer Sensor Systembeschreibung Bei Brandmeldern der FCP-320/FCH-320 Serie sind bis zu zwei Detektionsprinzipien integriert: – Optisch (für Rauch): O – Thermisch (für Wärme): T –...
  • Seite 7: Leistungsmerkmale

    Alle Melder besitzen am Boden eine Reinigungsöffnung mit Verschlussstopfen zum Ausblasen der optischen Kammer mit Druckluft (nicht erforderlich bei FCH‑T 320/ FCH‑T 320‑R470/FCH‑T 320‑FSA Wärmemeldern) – Anschaltbar an Bosch Brandmeldezentralen und die meisten auf dem Markt erhältlichen GLT-Brandmeldezentralen – Zwei Versionen mit 820-Ω‑ und 470-Ω-Alarmwiderstand erlauben den Einsatz der Melder mit nahezu allen GLT-Brandmeldezentralen –...
  • Seite 8: Planung

    | Planung Automatische Brandmelder GLT Planung Hinweis! FCP-320/FCH-320 Automatische GLT-Brandmelder sind nicht für den Außeneinsatz vorgesehen. Grundsätzliche Planungsrichtlinien – Die Projektierung von Mehrsensor-Brandmeldern erfolgt nach den Richtlinien für optische Melder, bis mit dem VdS eine Richtlinie für deren Projektierung erarbeitet wurde (siehe DIN VDE 0833-2 und VdS 2095):...
  • Seite 9: Montage

    Montage | de Montage Übersicht der Meldersockel Der Meldereinsatz der FCP-320/FCH-320 Serie wird mit einem der nachfolgend aufgelisteten Meldersockeln verwendet, die sowohl für Auf- sowie Unterputz-Kabelzuführung geeignet sind. Sie bieten separate Befestigungspunkte für Hohldecken‑ und Unterputzdosen. Darüber hinaus passen sie auf alle gängigen Bohrmuster.
  • Seite 10: Montage Der Sockel

    Kabelzu‑ und ‑abführung sind an derselben Seite möglich. Für die Kabelführung mit der FAA-420-SEAL Dichtung und dem MSC 420 Sockel müssen Sie die Dichtung mit einem spitzen Werkzeug durchstechen. Schneiden Sie die Dichtung nicht mit dem Messer ein. 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 11: Verdrahtung

    Automatische Brandmelder GLT Montage | de Ø 120 Ø 100 Verdrahtung Hinweis! Halten Sie den Schirmbeidraht so kurz wie möglich und isolieren Sie ihn. Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 12: Verdrahtung Des Ms 400/Ms 400 B

    | Montage Automatische Brandmelder GLT 4.3.1 Verdrahtung des MS 400/MS 400 B LSN +/L..b max. 30 V DC a1/a2 (LSN -/L..a) – max. 3 m FAA-420-RI Legende gelb, Anschluss an b1/b2 +/L..b (GLT) 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 13: Verdrahtung Des Msr 320

    3 m betragen. Keine Beschränkung bei Verwendung von geschirmten Kabeln. 4.3.2 Verdrahtung des MSR 320 Maximale Kontaktbelastbarkeit (ohmsche Last) des Wechselkontakt-Relais: – 62,5 VA: 0,5 A bei 125 V AC – 30 W: 1 A bei 30 V DC Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 14 Anschluss an b1/b2 +/L..b (GLT) weiß, Anschluss an a1/a2 -/L..a (GLT) grün, Anschluss an Schirmbeidraht NC/COM/NO Wechselrelais (nur für MSR 320) +V / 0V Klemmen zum Durchschleifen der Versorgungsspannung für nachfolgende Elemente 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 15: Meldersockelsirene

    Der Meldereinsatz kann im Sockel verriegelt werden (Entnahmeschutz). Die Verriegelung wird aktiviert, indem man den Riegel (X) aus dem Sockel herausbricht und in die entsprechende Führung schiebt, wie in gezeigt. Bild 4.1: Aktivierung des Entnahmeschutzes Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 16: Melderentnahme

    Verriegelte Meldereinsätze werden demontiert, indem man einen Schraubendreher in die Entriegelungsöffnung (Y) steckt, damit den Riegel nach oben drückt und gleichzeitig den Meldereinsatz nach links dreht. Bild 4.2: Melderentnahme (verriegelter Melder) Sehen Sie dazu auch – , Seite 16 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 17: Zubehör

    Der SK 400 Schutzkorb wird über dem Melder montiert und schützt den Melder wirksam vor Beschädigungen. Wenn der Melder z. B. in einer Sporthalle montiert ist, verhindert der Schutzkorb, dass Bälle oder andere Sportgeräte den Melder treffen und beschädigen können. Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 18: Ssk 400 Staubschutzkappe

    Eine Melderparallelanzeige wird benötigt, wenn der Melder nicht unmittelbar sichtbar ist oder in Zwischendecken oder Böden montiert wurde. Die Melderparallelanzeigen werden in Fluren oder Zugängen der entsprechenden Gebäudeabschnitte bzw. Räume installiert. 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 19 Störungen und zur Beschädigung der Melderparallelanzeige führen. a) Stellen Sie sicher, dass die maximale Stromaufnahme von 20 mA nicht überschritten wird. b) Verwenden Sie punktförmige, automatische Melder von Bosch mit einem internen Widerstand, der die Stromaufnahme begrenzt. Vor der Montage die Kappe von der Sockelplatte abnehmen Den Schnapphaken durch Eindrücken mit einem flachen Gegenstand entriegeln und die...
  • Seite 20 Die Melderparallelanzeige wie dargestellt verdrahten. Die Kappe auf die Sockelplatte so aufsetzen, dass die zwei Haken in die Schlitze eingeführt werden. Die Kappe leicht auf die Sockelplatte drücken, bis der Schnapphaken einrastet. FAA‑420‑RI‑DIN 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 21 9 – 30 V DC Maximale Stromaufnahme 20 mA Modus 1: auf 30 mA begrenzt Modus 2: 13 mA Modus 3: 3 mA Zulässiger Drahtdurchmesser 0,6 – 2 mm 0,6 – 0,8 mm Anzeigemedium 1 LED 2 LED Abmessungen 85 x 85 x 28 mm 85 x 85 x 35 mm Gewicht 45 g 65 g Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 22: Zubehör Für Service Und Melderprüfung

    RTL-cap Plastikkappen für den SOLO200 Melderaustauscher Lieferumfang = 2 Stück SOLO330 Prüfgerät für Rauchmelder Das SOLO330 Prüfgerät für Rauchmelder dient zum Prüfen von Rauchmeldern vor Ort mithilfe eines Aerosols, das Rauchpartikel simuliert. 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 23 Batterie betrieben und leitet erwärmte Luft an die Wärmemeldersensoren. Es funktioniert auf Basis der patentierten CAT™- Technologie (Cross Air Technology), die unabhängig von Größe oder Form des Melders die Luft bündelt und horizontal zum Sensor einleitet. Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 24 SOLO101 Verlängerungsstangen erweitert werden. Die Teleskopstange ist für Anwendungen in Hochspannungsumgebungen geeignet und wurde gemäß BS EN 61235 Teil 12 bei einer Spannung von 20 kV geprüft. Länge: 1 m bis 3,4 m 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 25 Die SOLO610 Transporttasche ist aus stabil gewebtem Polyester mit einer PVC-Beschichtung hergestellt und zum Tragen oder Aufbewahren von Prüf‑ und Serviceprodukten geeignet. Sie verfügt über spezielle Fächer für eine vollständige Auswahl aller Produkte. Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 26: Bestellübersicht

    MS 400 Standard-Meldersockel für Aufputz‑ und Unterputz- 4.998.021.535 Kabelzuführung MS 400 B Standard-Meldersockel für Aufputz‑ und Unterputz- F.01U.215.139 Kabelzuführung, mit Bosch-Logo FAA-420-SEAL Feuchtraumdichtung für MS 400 und MS 400 B F.01U.215.142 Meldersockel MSR 320 GLT-Meldersockel mit Relais für Aufputz‑ und 4.998.114.565...
  • Seite 27: Montagezubehör

    Prüfset (kabellos) für Wärmemelder 4.998.112.072 SOLO720 Batterie für SOLO461 Prüfgerät für Wärmemelder 4.998.147.576 FME-TESTIFIRE Multi-Stimulus-Testtool F.01U.143.407 FME-TS3 Rauchpatrone F.01U.143.404 FME-TC3 CO-Patrone F.01U.143.405 SOLO100 Teleskopstange 4.998.112.069 SOLO101 Verlängerungsstange 4.998.112.070 SOLO610 Transporttasche 4.998.112.073 Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 28: Wartung Und Service

    Vorschriften der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. – Wartungs‑ und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. – BOSCH ST empfiehlt mindestens einmal jährlich eine Funktions‑ und Sichtprüfung. Überprüfung Meldertyp FCP-O320 FCH-T320 FCP-OT320...
  • Seite 29: Codierung Der Meldertypen

    Dadurch wird der Melder in den Revisionsmodus versetzt. CO-Prüfgasflasche in das Prüfgerät einsetzen. Prüfgerät am Melder positionieren. CO-Prüfgasstoß von 0,5 bis 1 Sekunde Dauer abgeben. Der C-Sensor löst nach ca. 20 Sekunden aus. Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 30: Prüfablauf Bei Meldern Ohne C-Sensor

    Defekte Melder werden ausgetauscht und sollten entsprechend den gesetzlichen Vorschriften entsorgt werden. Weiterführende Dokumentation Hinweis! Die aktuellen Produktinformationen sowie die Installationsanleitung des Geräts stehen als PDF-Datei unter http://www.boschsecurity.com/emea/fire zum Download zur Verfügung. 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 31: Technische Daten

    Abmessungen mit Sockel Umfang 120 x 63,5 mm Gehäusematerial/‑farbe ABS/weiß, ähnlich RAL 9010, matte Oberfläche Gewicht ohne Verpackung ca. 80 g ca. 75 g Gewicht mit Verpackung ca. 125 g ca. 115 g Sachnummer F.01U.026.292/F.01U.026.867 F.01U.026.295/F.01U.026.862 Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 32 Umfang 99,5 x 52 mm Abmessungen mit Sockel Umfang 120 x 63,5 mm Gehäusematerial/‑farbe ABS/weiß, ähnlich RAL 9010, matte Oberfläche Gewicht ohne Verpackung ca. 75 g Gewicht mit Verpackung ca. 115 g Sachnummer F.01U.026.293/ F.01U.026.291/ F.01U.026.294 F.01U.029.857 F.01U.029.861 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 33 [min/s] [min/s] [min/s] [min/s] 1 min 4 min 20 s 2 min 5 min 30 s 30 s 2 min 20 s 1 min 3 min 13 s 20 s 1 min 40 s 40 s 2 min 25 s Bosch Sicherheitssysteme GmbH Betriebsanleitung 2017.07 | 10.0 | F.01U.004.377...
  • Seite 34 Deutsches Institut für Normung e.V. Europäische Norm Gleichstromlinientechnik Leuchtdiode (Light Emitting Diode) Lokales SicherheitsNetzwerk Produktinformation Polypropylen Universelle Europazentrale Universelle Gefahrenmeldezentrale Verband Deutscher Elektrotechniker e.V. VdS Schadenverhütung GmbH Optisch/Thermisch/Chemisch (Gas) Optisch/Thermisch Optisch Thermisch 2017.07 | 10.0 | F.01U.004.377 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 36 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2017...
