50 de | Installation
4.8.1

Installation einer einzelnen EOL

1.
2.
3.

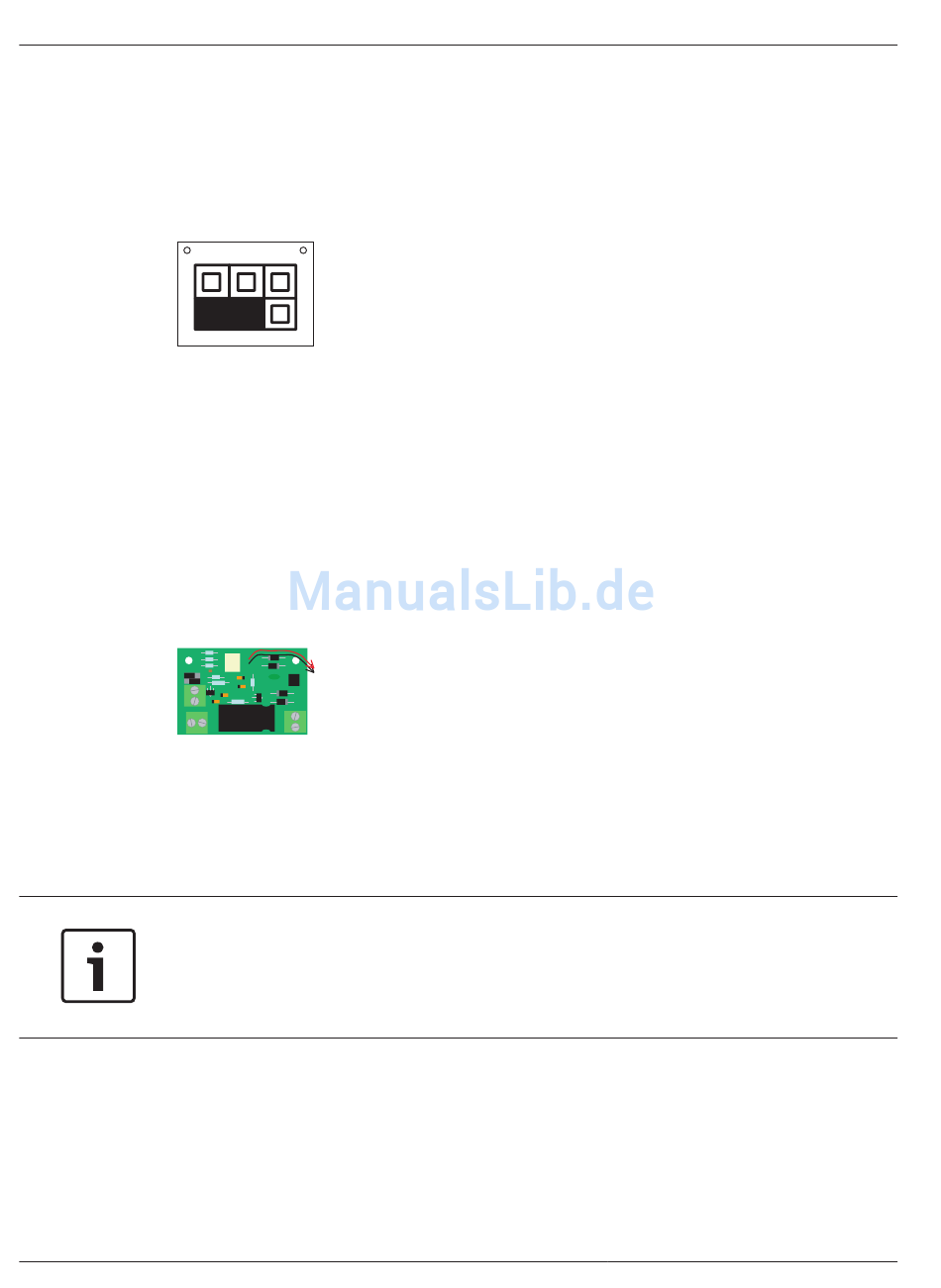

Bild 4.3: JP1 für eine EOL
4.8.2

Installation mehrerer EOL-Platinen in einer Kette (daisy-chain)

Mit einer Kettenkonfiguration ist Folgendes möglich:
–
–
1.
2.
JP1
Bild 4.4: JP1 für die erste EOL
3.
4.
Hinweis!
Die letzte EOL-Platine der Reihe wird nicht wie die anderen EOL-Platinen angeschlossen. Dies
ist erforderlich, um die gesamte EOL-Erfassungslinie auf Kurschluss zu überwachen. Ein
derartiger Kurzschluss wird als Eingangsfehler ausgegeben. Eine Unterbrechung in der
Anzeige wird wie eine Lautsprecherleitungsstörung als Leitungsstörung vermeldet.
2013.07 | V2.0 |
Verbinden Sie die beiden Kabel am Ende der 100-V-Lautsprecherleitung mit dem Eingang
100 V LS auf der EOL-Platine.
Die beiden Kabel von einem Notfall-Triggereingang am Voice Alarm Controller mit
Anschluss TRGA auf der EOL-Platine verbinden.
Schließen Sie die JP1-Jumper entsprechend der Darstellung an die EOL-Platine an.
Überwachung mehrerer Lautsprecherleitungen mit nur einem Fehlereingang
Überwachungen mehrerer Lautsprecher-Leitungszweige über nur einen Signaleingang für
Fehlermeldungen
Das Kabel der 100-V-Lautsprecherleitung mit der Klemme „100 V LS Input" auf der EOL-
Platine verbinden.
Ein Kabel vom Notfall-Triggereingang des Voice Alarm Controllers mit dem Eingang FIRST
BOARD auf der EOL-Platine verbinden.
Einen 20- oder 22-kΩ-Widerstand parallel zum Triggereingang schalten, um mehr als eine
EOL-Platine auf einem einzelnen Triggereingang zu verbinden und zu überwachen.
Die EOL-Platinen mit dem Triggereingang wie oben angegeben verbinden. Dieser Eingang
sollte sich am Controller bzw. Router befinden, mit dem auch die zu überwachenden
Lautsprecherleitungen verbunden sind.
