30 de | Systemübersicht
20. Buchse „Controller":
21. Notfallmikrofon-Lautstärkeregler:
22. Lautstärkeregler „Monitoring speaker" (Mithörlautsprecher):
23. Triggerausgänge:
24. Statusausgänge:
25. 24-VDC-Eingang:
3.7

Voice Alarm Fernbedienfeld-Kit

Mit dem Voice Alarm Fernbedienfeld-Kit können kundenspezifische Fernbedienfelder realisiert
werden, die an den Voice Alarm Controller angeschlossen werden können. Das
Fernbedienfeld-Kit bietet dieselbe Funktionalität wie das Voice Alarm Fernbedienfeld.
Die Rückseite des Fernbedienfeld-Kits stimmt mit der Rückseite des Voice Alarm
Fernbedienfelds überein (siehe Voice Alarm Fernbedienfeld, Seite 28).
Plena

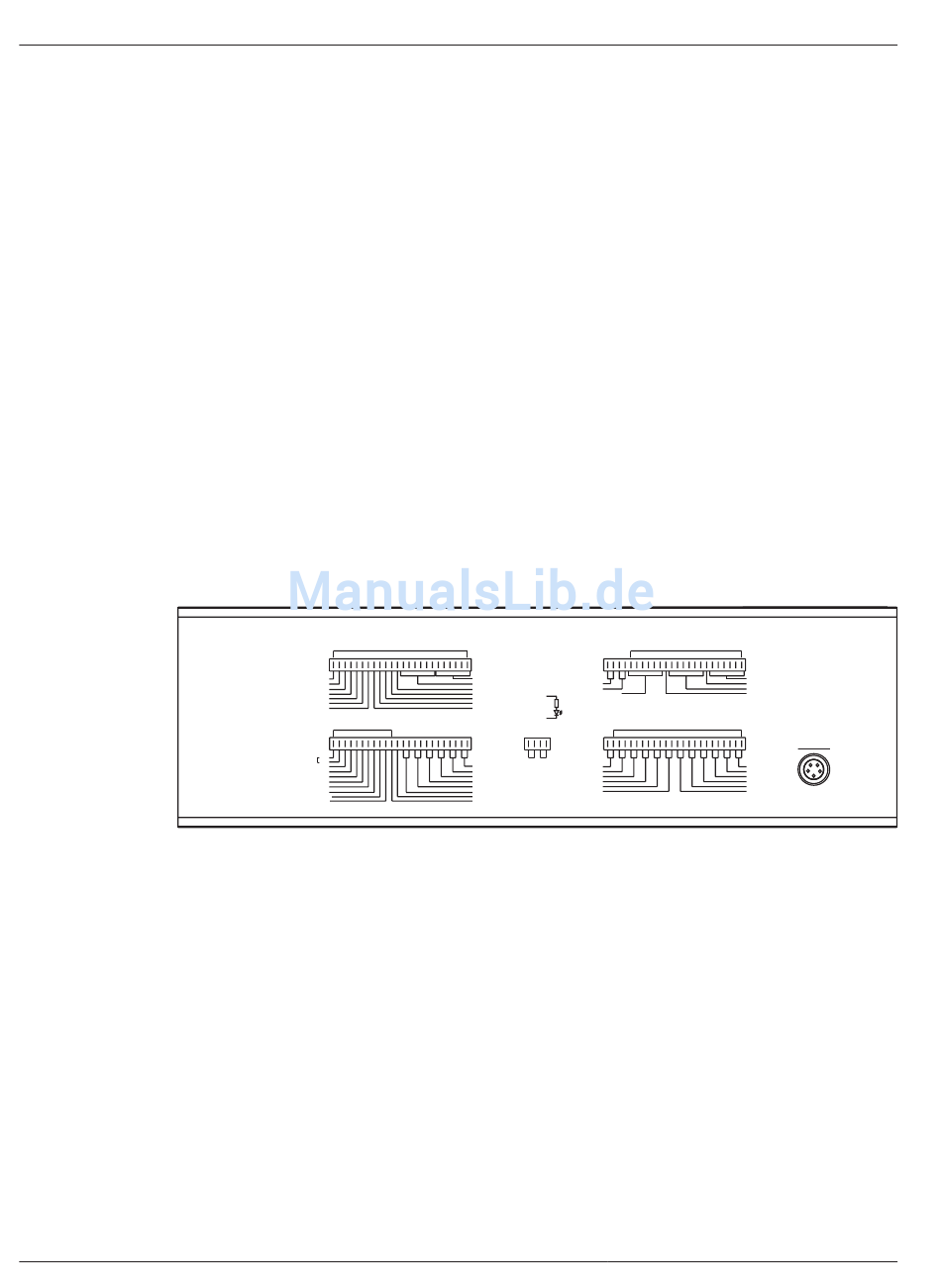

Bild 3.10: Vorder- und Rückansicht des Fernbedienfeld-Kits
2013.07 | V2.0 |
Eine RJ45-Buchse zum Anschließen des Fernbedienfelds an den Voice Alarm Controller
(siehe Abschnitt Voice Alarm Controller, Seite 75).
Drehknopf zum Einstellen der Lautstärke des tragbaren Notfallmikrofons.
Drehknopf zum Einstellen der Lautstärke des Mithörlautsprechers.
Drei universelle Triggerausgänge. Für zukünftige Verwendung.
Drei Statusausgänge zum Übertragen des Status des Plena Voice Alarm System an Geräte
anderer Hersteller (siehe Abschnitt Kontakte der Statusausgänge, Seite 75).
Ein 24-VDC-Eingang zum Anschließen des Fernbedienfelds an eine Stromversorgung
(siehe Abschnitt Stromversorgung, Seite 76).
Voice Alarm Remote Control Kit
LEDS/LAMPS
200mA Max. input
Processor reset
Network
Call/EMG.
Music/Spare
Ground short
Input
Mains
LEDS/LAMPS
200mA Max. input
+
Speaker _
Power
-20dB
-6dB
0dB
Disable
Alert Message
Alarm Message
EMG Mic
Installation and Operation manual
External Power Supply
200mA max.
50V DC max.
1 2 3 4 5 6 1 2 3 4 5 6
Zone 1~6B
Zone 1~6A EMG Ack
RCP Ext. EMG Reset
Controller/Router EMG Zone Indicator 1~6
24V out
EMG mic
Message
5K ohm
Battery
< 5mA
LEDS/LAMPS input
GND 24V out
Fault Reset Call Zone 1
0.2A
Fault Ack Call Zone 2
Indicator test Call Zone 3
All call Call Zone 4
Alarm Message Call Zone 5
Alert Message Call Zone 6
EMG Switch
EMG State Lamp
LEDS/LAMPS
200mA Max. input
1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
BGM Zone Indicator 1~6
GND
Call Zone Indicator 1~6
GND
Call/BGM
Zone selection
EMG mic
BGM Zone 6
BGM Zone 5
BGM Zone 4
BGM Zone 3
BGM Zone 2
BGM Zone 1
