3.4.4 Bedienelemente, Anschlüsse und Anzeigeelemente
2
3

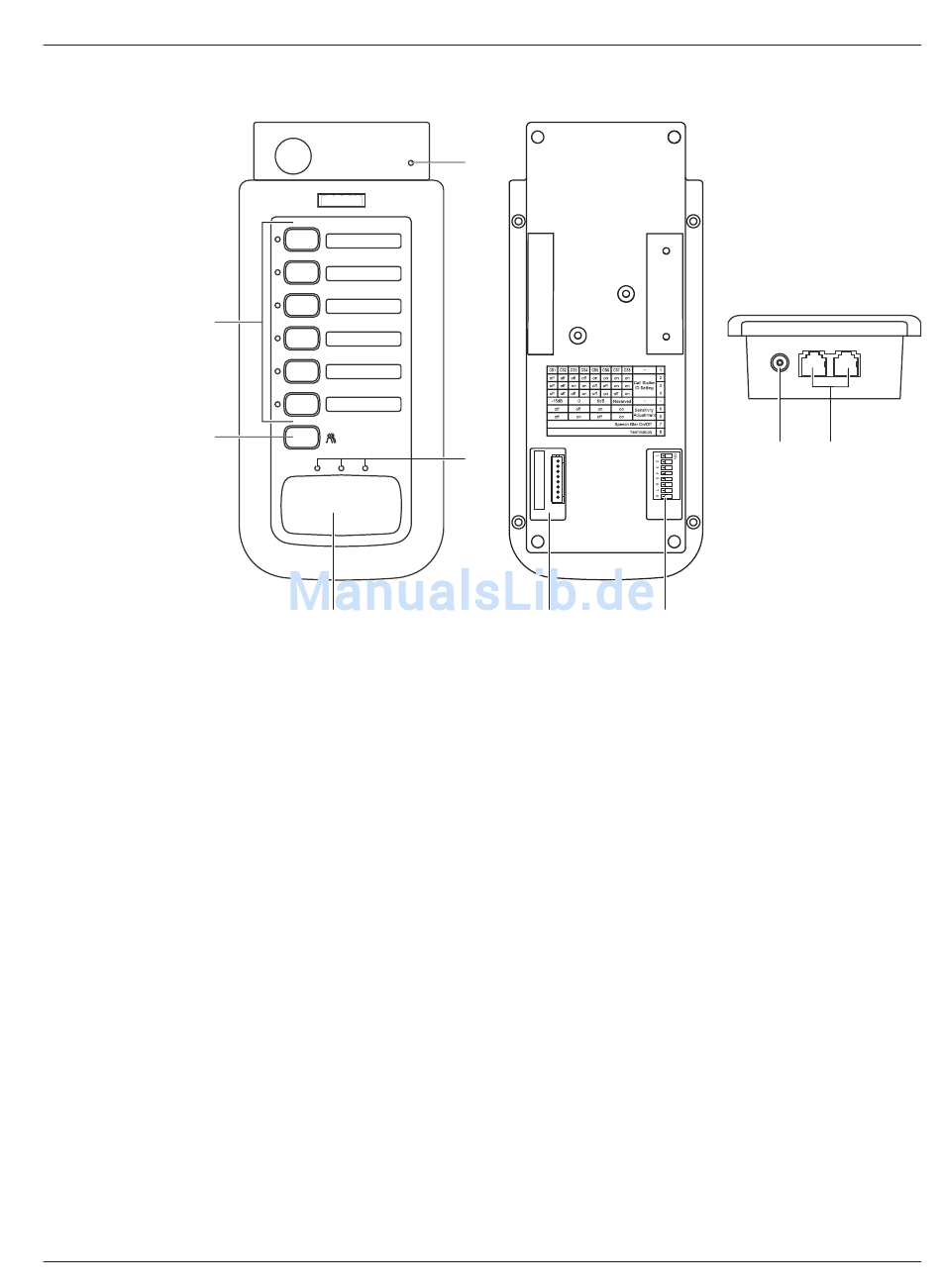

Bild 3.7: Drauf- und Unteransicht der Sprechstelle
Bedienelemente, Anschlüsse und Anzeigen an der Sprechstelle:
1.
2.
3.
4.
5.
6.
7.
8.
Bosch Security Systems B.V.
Plena
4
Betriebsanzeige:
Eine grüne LED zeigt an, dass die Sprechstelle in Betrieb ist.
Zonenauswahltasten:
Sechs Tasten zum Auswählen der Zonen, an die die Rufdurchsagen übertragen werden
(siehe Abschnitt Rufdurchsagen, Seite 96). Jede Taste verfügt über eine grüne LED, die
die Zonen anzeigt, an die die Rufdurchsage übertragen wird.
Taste „All call" (Sammelruf):
Taste zum Auswählen aller Zonen (siehe Abschnitt Rufdurchsagen, Seite 96).
Sprechtaste:
Sprechtaste zum Starten der Rufdurchsage.
Statusanzeigen:
Drei LEDs zeigen den Status der Sprechstelle an (siehe Abschnitt Durchführen von
Durchsagen, Seite 97).
Tastenfeldanschluss:
Anschluss zum Anschließen von Sprechstellentastenfeldern an die Sprechstelle.
Konfigurationseinstellungen:
Reihe von DIP-Schaltern zum Konfigurieren der Sprechstelle (siehe Abschnitt Sprechstelle,
Seite 90).
Stromversorgungseingang:
Buchse zum Anschließen einer 24-VDC-Stromversorgung (siehe Abschnitt
Stromversorgung, Seite 74).
