Wenn keine aktiven Durchsagen vorhanden sind, sind die Z+ Kontakte intern mit dem
Öffnerkontakt der Lautstärkeüberbrückung verbunden. Sobald eine Durchsage in einem
Bereich gestartet wird, wird der Z+ Kontakt der Zone intern mit dem Schließerkontakt der
Lautstärkeüberbrückung verbunden. Somit bestimmen der Öffner- und der Schließerkontakt,
welche Spannung an den positiven Kontakten des Steuerausgangs (Z+) anliegt.
Situation I ist ein Beispiel für eine energiesparende 4-polige Lautstärkeüberbrückung:
4
Situation II ist ein Beispiel für eine ausfallsichere 4-polige Lautstärkeüberbrückung:
4

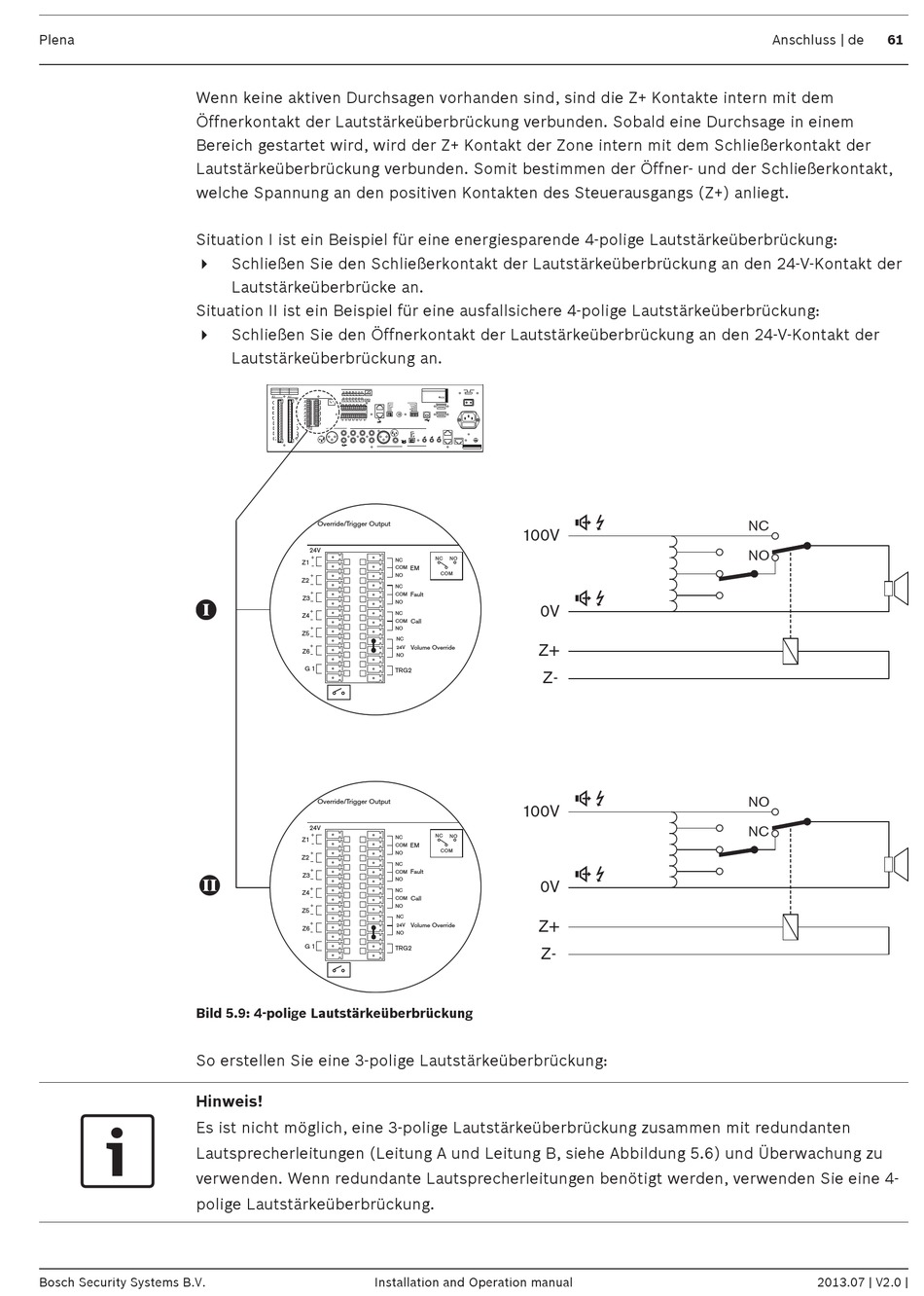

Bild 5.9: 4-polige Lautstärkeüberbrückung
So erstellen Sie eine 3-polige Lautstärkeüberbrückung:
Hinweis!
Es ist nicht möglich, eine 3-polige Lautstärkeüberbrückung zusammen mit redundanten
Lautsprecherleitungen (Leitung A und Leitung B, siehe Abbildung 5.6) und Überwachung zu
verwenden. Wenn redundante Lautsprecherleitungen benötigt werden, verwenden Sie eine 4-
polige Lautstärkeüberbrückung.
