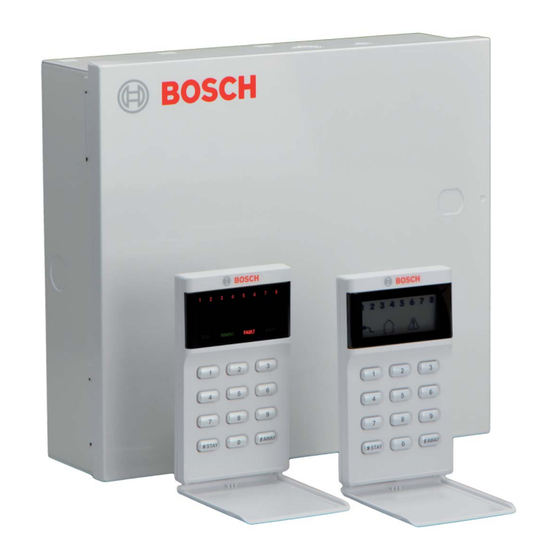

- Seite 1 AMAX panel 2000/AMAX panel 2000 EN ICP-AMAX-P / ICP-AMAX-P-EN Technische Kurzbeschreibung...
- Seite 3 ICP-AMAX-P / ICP-AMAX-P-EN Schaltplan ICP-AMAX-P ICP-AMAX-P-EN 1 Tamper Switch 2 Zone Switch 3 EOL 2,2 k Keypad 1 Keypad 2 +12V Fuse 500 mA Bosch Sicherheitssysteme GmbH F.01U.241.128 | V3 | 2011.11...
- Seite 4 ICP-AMAX-P / ICP-AMAX-P-EN Informations: Customer: Location: Account #: Installer: Date: F.01U.241.128 | V3 | 2011.11 Bosch Sicherheitssysteme GmbH...
-
Seite 5: Inhaltsverzeichnis
AMAX panel 2000/AMAX panel 2000 EN Inhaltsverzeichnis | de Inhaltsverzeichnis Zusammenfassung Einführung Installation Parametrierung Kurzanleitung Parametrierung über die Tastatur Einstellen von Datum und Uhrzeit Zurücksetzen des Errichterkennworts Benutzer- und Errichtercode-Funktionen Beschreibung von Störungen und Sabotage Parametrierdatenblätter Parametrierung von Empfängern 4.1.1 Parameter von Empfängern... - Seite 6 | Inhaltsverzeichnis AMAX panel 2000/AMAX panel 2000 EN 4.5.5 Ausgang DX3010 Errichter-/Benutzercode-Parametrierung 4.6.1 Errichtercode #0 4.6.2 Benutzercodes Spezifikation FAQs F.01U.241.128 | V3 | 2011.11 Technische Kurzbeschreibung Bosch Sicherheitssysteme GmbH...
-
Seite 7: Zusammenfassung
Zusammenfassung Einführung Vielen Dank, dass Sie sich für das AMAX panel 2000/AMAX panel 2000 EN entschieden haben. Dies ist ein flexibles, zuverlässiges, bequemes und einfach zu verwendendes Alarmsystem. Diese technische Kurzanleitung ist im Lieferumfang des Systems enthalten und bietet Ihnen einen Überblick über die grundlegende Verdrahtung und Parametrierung sowie die... -
Seite 8: Parametrierung Über Die Tastatur
| Zusammenfassung AMAX panel 2000/AMAX panel 2000 EN Geben Sie die IP-Adresse/Rufnummer und den Port für Empfänger 1 ein. Das eingeben des Wertes 15 in der Zielrufnummer zeigt das Ende der Wählsequenz an. Parametrieren Sie alle anderen erforderlichen Änderungen. Andernfalls werden die werksseitigen Standardeinstellungen verwendet. -
Seite 9: Einstellen Von Datum Und Uhrzeit
AMAX panel 2000/AMAX panel 2000 EN Zusammenfassung | de Aufgaben Tastatureingabe Installationsmodus aufrufen [1 2 3 4 #] Nächste Adresse aufrufen Zur vorherigen Adresse zurückkehren Neue Daten in Adresse einstellen [Daten][*] (Datenbereich: 0 – Zu einer anderen Adresse springen [Adressnummer][#] * Zum Installations- und Parametriermodus zurückkehren, ohne die... -
Seite 10: Zurücksetzen Des Errichterkennworts
| Zusammenfassung AMAX panel 2000/AMAX panel 2000 EN Geben Sie Jahr, Monat, Tag, Stunde und Minute im Format JJ, MM, TT, SS, MM ein, und drücken Sie [#]. Verwenden Sie das 24-Stunden-Format zum Parametrieren der Uhrzeit. Ein Signalton wird ausgegeben, und die STAY- und die AWAY-Anzeige werden deaktiviert. Die Ausgabe eines langen Signaltons zeigt eine fehlerhafte Eingabe von Datum und Uhrzeit an. -
Seite 11: Benutzer- Und Errichtercode-Funktionen
AMAX panel 2000/AMAX panel 2000 EN Benutzer- und Errichtercode-Funktionen | de Benutzer- und Errichtercode-Funktionen Funktion Beschreibung nutz- rich- ter- code code • • Bedrohungsalarm • • Prüfung der akustischen Signalgeber • • Störungs- und Sabotagemeldungsanalyse • • Anzeigen von Datum und Uhrzeit •... - Seite 12 | Benutzer- und Errichtercode-Funktionen AMAX panel 2000/AMAX panel 2000 EN HINWEIS! Der Errichtercode kann nur durch einen Benutzer aktiviert werden. F.01U.241.128 | V3 | 2011.11 Technische Kurzbeschreibung Bosch Sicherheitssysteme GmbH...
-
Seite 13: Beschreibung Von Störungen Und Sabotage
AMAX panel 2000/AMAX panel 2000 EN Beschreibung von Störungen und Sabotage | de Beschreibung von Störungen und Sabotage Immer wenn eine Systemstörung oder eine Sabotagebedingung auftritt, blinkt die FAULT- oder MAINS-Anzeige, und das Bedienteil gibt Signaltöne aus. So gelangen Sie in den Analysemodus für Störungen und Sabotagebedingungen zum Bestimmen einer Systemstörung oder einer Sabotagebedingung:... - Seite 14 | Beschreibung von Störungen und Sabotage AMAX panel 2000/AMAX panel 2000 EN Sabotage Bedienteil 1 Sabotage Bedienteil 2 Bedienteil gesperrt Sabotage Sensor (Meldegruppe 1-8) Sabotage Sensor (Meldegruppe 1-8) Externe Störung F.01U.241.128 | V3 | 2011.11 Technische Kurzbeschreibung Bosch Sicherheitssysteme GmbH...
-
Seite 15: Parametrierdatenblätter
Teilnehmer-ID-Nummer für Empfänger 3 077-082 000000 Übertragungsformat für Empfänger 3 (0 = Keine Verwendung, 1 = Kontakt-ID, 2 = CFSK, 3 = Bosch Netzwerk) Anti-Wiedergabe für Empfänger 3 0 = Deaktiviert, 1 = Aktiviert Quittierungs-Wartezeit für Empfänger 3 (05-99 Sekunden) 085-086 Impulse-Intervallzeit für Empfänger 3 (001-999 Minuten) -
Seite 16: Interne Parametrierung
| Parametrierdatenblätter AMAX panel 2000/AMAX panel 2000 EN enthält, verwenden Sie 0, um die Daten in den höheren Bits aufzufüllen. Wenn die Port- Nummer weniger als fünf Stellen enthält, verwenden Sie 0, um die Daten in den höheren Bits aufzufüllen. -
Seite 17: Zeitintervall-Einstellung Für Testreport
AMAX panel 2000/AMAX panel 2000 EN Parametrierdatenblätter | de Reportoptionen Meldegruppenzustand Report über Meldegruppenzustand nicht zulässig Report an Empfänger 1 Report an Empfänger 2 Report an Empfänger 3 Report an Empfänger 4 Report an Empfänger 1, 2, 3, 4 Report an Empfänger 1 (Ersatz 2, 3, 4) Report an Empfänger 1 (Ersatz 2) und Empfänger 3 (Ersatz 4) -
Seite 18: Eintrittszeit
| Parametrierdatenblätter AMAX panel 2000/AMAX panel 2000 EN 4.3.5 Eintrittszeit Adresse 173-175 Adresse Standard 000-255 Sekunden 173-175 EN=45 4.3.6 Bedienteil gesperrt Adresse 179 Adresse Standard 1-15=zulässige Versuche; 0=keine Sperrung EN=10 Wenn öfter als von den Parametern zugelassen eine ungültige Kennung eingegeben wird, folgt eine 3-minütige Sperrung des Bedienteils. -
Seite 19: Überwachung Telefonanschluss
AMAX panel 2000/AMAX panel 2000 EN Parametrierdatenblätter | de 4.3.15 Überwachung Telefonanschluss Adresse 188 Adresse Standard 0=Deaktiviert, 1=Aktiviert EN=1 4.3.16 Detektionszeit Netzstörung Adresse 189-190 Adresse Standard 0-60 Minuten 189-190 4.3.17 Detektionszeit Batterie Adresse 191 Adresse Standard 1-15 min EN=15 4.3.18 Anzahl Ereigniseinträge pro scharfem/entschärftem Zeitraum... -
Seite 20: Meldegruppenparametrierung
| Parametrierdatenblätter AMAX panel 2000/AMAX panel 2000 EN Meldegruppenparametrierung Adresse 210-289 Meldegruppe Adresse Standard Meldegruppe Nr. 01 Meldegruppentyp (siehe Meldegruppentyp-Option) Umgehung von Meldegruppen (Deaktiviert = 0, Aktiviert = 1) Zwangsläufiges Scharfschalten (Deaktiviert = 0, Aktiviert = 1) 212 EN=0... - Seite 21 AMAX panel 2000/AMAX panel 2000 EN Parametrierdatenblätter | de Meldegruppe Nr. 04 Meldegruppentyp (siehe Meldegruppentyp-Option) Umgehung von Meldegruppen (Deaktiviert = 0, Aktiviert = 1) Zwangsläufiges Scharfschalten (Deaktiviert = 0, Aktiviert = 1) 242 EN=0 Stiller Alarm (Deaktiviert = 0, Aktiviert = 1)
- Seite 22 | Parametrierdatenblätter AMAX panel 2000/AMAX panel 2000 EN Zwangsläufiges Scharfschalten (Deaktiviert = 0, Aktiviert = 1) 272 EN=0 Stiller Alarm (Deaktiviert = 0, Aktiviert = 1) EN=0 Sperrzeit Meldegruppenalarm (Deaktiviert = 0, einmal = 1, dreimal = 2, sechsmal = 3, Alarmdauer = 4) Unterstützung des Sabotageschutzes (Deaktiviert = 0,...
-
Seite 23: Ausgangsparametrierung
AMAX panel 2000/AMAX panel 2000 EN Parametrierdatenblätter | de Ausgangsparametrierung 4.5.1 Bedienteilsummer Adresse 370 Adresse Standard Signaltöne am Bedienteil bei eingeschaltetem akustischen Signalgeber (0 = Deaktiviert, 1 = Aktiviert) 4.5.2 Ausgang externer Signalgeber 1/OC1 Ausgang 1 Adresse Standard Ereignistyp (fester Wert) Polaritätsmodus (0 = dauerhaft, 1 = Impuls) - Seite 24 | Parametrierdatenblätter AMAX panel 2000/AMAX panel 2000 EN Ereignistyp (siehe Ausgangsereignis-Option) Polaritätsmodus (0 = dauerhaft, 1 = Impuls) Ausgangsdauer (001-999 s/000 = ein) 397-399 Relaisausgang 4 Ereignistyp (siehe Ausgangsereignis-Option) Polaritätsmodus (0 = dauerhaft, 1 = Impuls) Ausgangsdauer (001-999 s/000 = ein)
-
Seite 25: Errichter-/Benutzercode-Parametrierung
AMAX panel 2000/AMAX panel 2000 EN Parametrierdatenblätter | de Ereignistyp Beschreibung Kein Ausgang für die Ereignisse aktiviert System unscharfgeschaltet System scharfgeschaltet Systemalarm Warnung Eintritts-/Austrittsverzögerung Fehler Telefonanschluss Stromausfall Schwache Batterie Störung Funkempfänger-Stromversorgung Sabotage Externe Störung Alle Störungen Extern scharfgeschaltet Intern scharfgeschaltet Zurücksetzen... -
Seite 26: Benutzercodes
| Parametrierdatenblätter AMAX panel 2000/AMAX panel 2000 EN 4.6.2 Benutzercodes Adresse 430-509 Adresse Standard Benutzerkennung Nr. 01 Benutzer Nr. 02 435-438 Benutzer Nr. 03 440-444 Benutzer Nr. 04 445-449 Benutzer Nr. 05 450-454 Benutzer Nr. 06 455-459 Benutzer Nr. 07 460-464 Benutzer Nr. -
Seite 27: Spezifikation
AMAX panel 2000/AMAX panel 2000 EN Spezifikation | de Spezifikation Zentrale Gehäuse: Abmessungen (H x B x T): – 260 mm x 280 mm x 83,5 mm Gewicht: – 1950 g Umgebungsbedingungen: Relative Luftfeuchtigkeit: – 10 % bis 95 % Betriebstemperatur: –... - Seite 28 | Spezifikation AMAX panel 2000/AMAX panel 2000 EN – Ausgangsspannungsbereich unter Netzstromeingang: 12,82 VDC bis 13,9 VDC – Maximal 500 mA – Vss (max.) 675 mV Optionsbus: – Nennausgangsspannung unter Netzstromeingang: 13,5 VDC +3 %/-5 % – Ausgangsspannungsbereich unter Netzstromeingang: 12,82 VDC bis 13,9 VDC –...
-
Seite 29: Faqs
AMAX panel 2000/AMAX panel 2000 EN FAQs | de FAQs Probleme Ursachen und Lösungen Nach dem Einschalten – Damit das Gerät nach dem Einschalten ordnungsgemäß des Gerätes gibt es funktioniert, benötigt es eine Minute zur Stabilisierung. eine kurze Zeit lang keine Rückmeldung für... - Seite 30 | FAQs AMAX panel 2000/AMAX panel 2000 EN Die Leuchte für die – Datum und Uhrzeit sind nicht eingestellt. Fehleranzeige bleibt – Die Batterie ist nicht angeschlossen, und die Leistung der an/blinkt. Notstrombatterie liegt unter 12 V. – Es wurde kein Alarmsignal empfangen. Falls der Benutzer das Alarmsignal nicht anschließt, kann ein 1K-Widerstand...
- Seite 31 AMAX panel 2000/AMAX panel 2000 EN FAQs | de Die zentrale Software – Prüfen Sie, ob diese Funktion parametriert wurde (Adressen kann nicht per 152 und 153 dürfen nicht 0 sein). Fernzugriff parametriert und gesteuert werden. Bei Alarmübertragung – Das Telefonnetz verwendet ein Nebenstellensystem; eine über PSTN/persönliche...
- Seite 32 | FAQs AMAX panel 2000/AMAX panel 2000 EN F.01U.241.128 | V3 | 2011.11 Technische Kurzbeschreibung Bosch Sicherheitssysteme GmbH...
