32 de | Systemübersicht
6.
7.
8.
9.
10. ID der Fernbedienfeld-Erweiterung:
11. Triggerausgänge:
12. Statusausgang:
13. 24-VDC-Eingang:
3.9

Fernbedienfeld-Erweiterungskit

Mit dem Voice Alarm Fernbedienfeld-Erweiterungskit können kundenspezifische
Fernbedienfeld-Erweiterungen realisiert werden. Diese können an ein Fernbedienfeld
(Feuerwehr-Bedienfeld, Fernbedienfeld, Fernbedienfeld-Kit) angeschlossen werden. Das
Fernbedienfeld-Erweiterungskit bietet dieselben Funktionen wie die Voice Alarm
Fernbedienfeld-Erweiterung.
Die Rückseite des Fernbedienfeld-Erweiterungskits stimmt mit der Rückseite der Voice Alarm
Fernbedienfeld-Erweiterung überein (siehe Fernbedienfeld-Erweiterung, Seite 31).
Plena

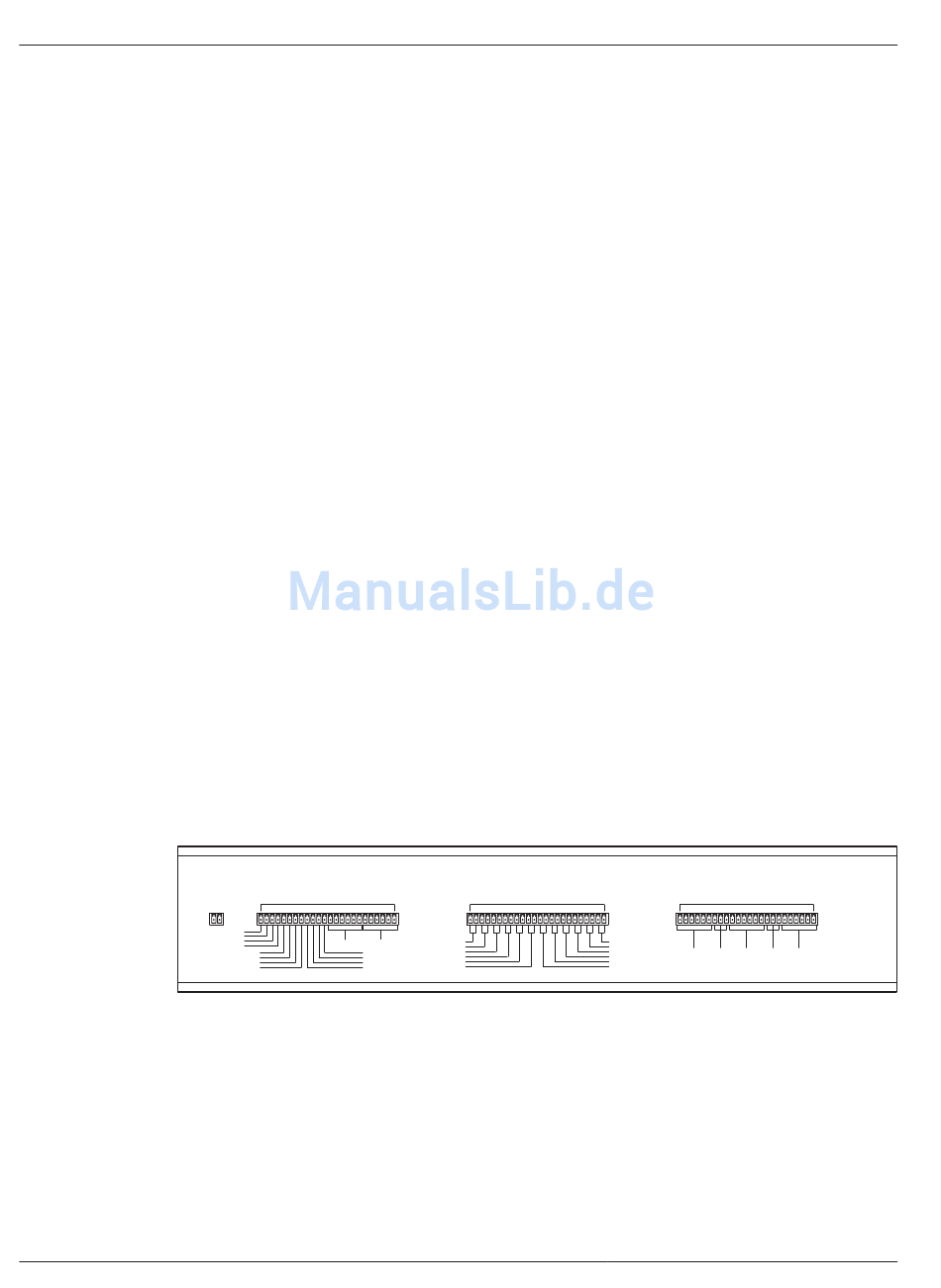

Bild 3.12: Vorder- und Rückansicht des Fernbedienfeld-Erweiterungskits
2013.07 | V2.0 |
Anschluss „Firmware Upgrade" (Firmware-Aktualisierung):
RS232-Anschluss zum Anschließen eines PCs, um die Firmware der Fernbedienfeld-
Erweiterung zu aktualisieren.
Schalter „Firmware Upgrade" (Firmware-Aktualisierung):
Schalter, um die Firmware der Fernbedienfeld-Erweiterung zu aktualisieren.
Systembuchsen:
Eine RJ45 Buchse zum Anschließen der Fernbedienfeld-Erweiterung an das
Fernbedienfeld (siehe Abschnitt Fernbedienfeld-Erweiterungen, Seite 75).
Konfigurationseinstellungen:
Termination-Schalter (Abschlusswiderstand) für die Fernbedienfeld-Erweiterung und
0-9/10-19-Schalter (siehe Abschnitt Fernbedienfeld-Erweiterung, Seite 93).
Drehschalter zum Einstellen der ID der Fernbedienfeld-Erweiterung (siehe Abschnitt
Fernbedienfeld-Erweiterung, Seite 93).
Drei universelle Triggerausgänge. Für zukünftige Verwendung.
Ein Statusausgang zum Übertragen des Status des Plena Voice Alarm System an Geräte
anderer Hersteller (siehe Abschnitt Kontakte der Statusausgänge, Seite 78).
Ein 24-VDC-Eingang zum Anschließen des Fernbedienfelds an eine Stromversorgung
(siehe Abschnitt Stromversorgung, Seite 78).
Voice Alarm Remote Control Extension Kit
LEDS/LAMPS
200mA Max. input
1 2 3 4 5 6 1 2 3 4 5 6
GND
Power
-16dB
-6dB
Zone 1~6A Zone 1~6B
0dB
Processor reset Battery
Network
Mains
Call/EMG
Input
Music/Spare
Ground short
Installation and Operation manual
Call/BGM
Zone selection
Call Zone 1 BGM Zone 6
Call Zone 2 BGM Zone 5
Call Zone 3 BGM Zone 4
Call Zone 4 BGM Zone 3
Call Zone 5 BGM Zone 2
Call Zone 6 BGM Zone 1
LEDS/LAMPS
200mA Max. input
1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
EMG Zone GND Call Zone GND BGM Zone
Indicator 1~6 Indicator 1~6 Indicator 1~6
