12 / 09 / 2007 – 16:55:10
PHASE1 HARM CURRENT – Pag 2 / 5
PAGE
HARM V

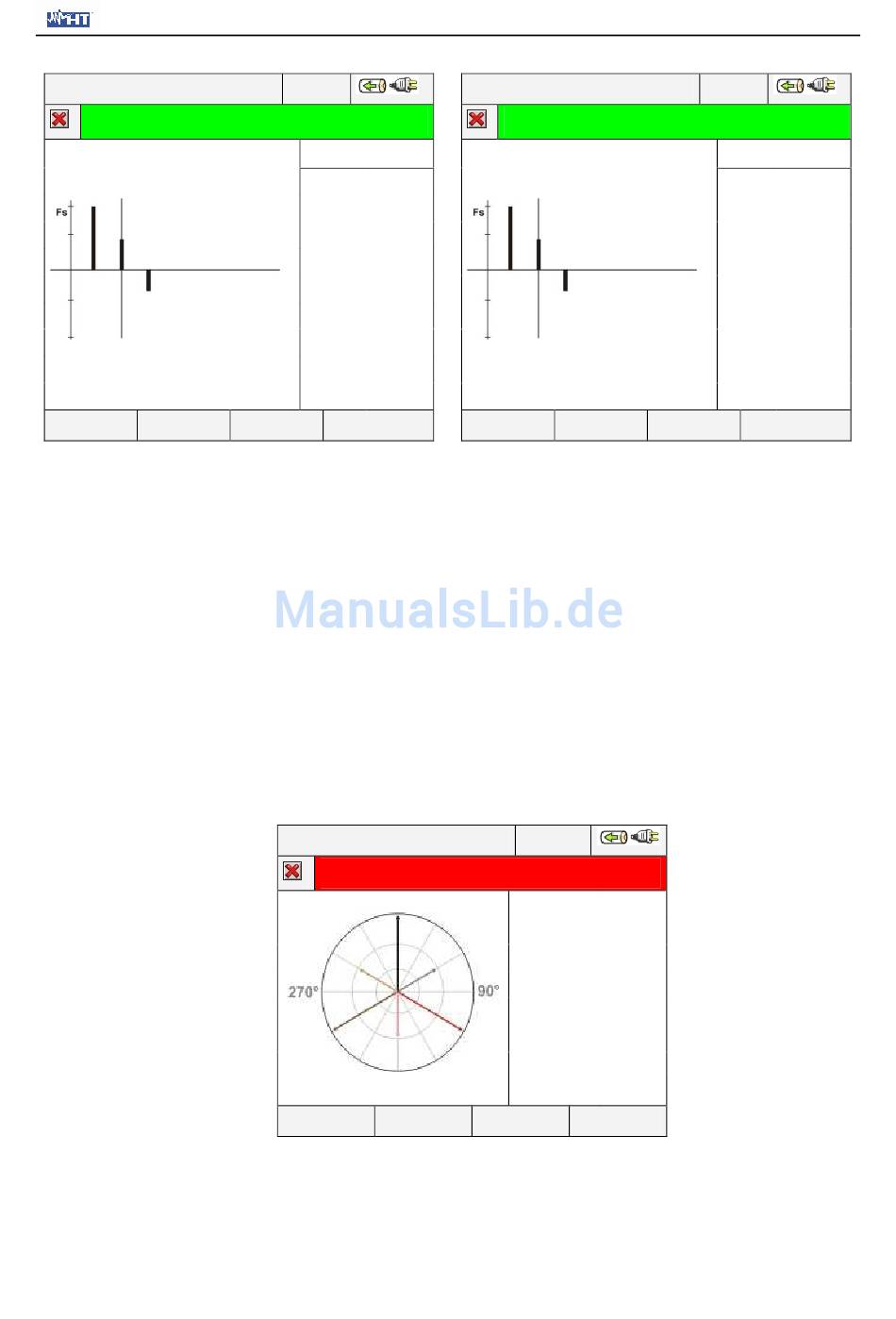

Abb. 60: Oberschwingungsanalyse des Stroms I1 in Prozent / absoluten Zahlen für
5.2.4. Bildschirmdarstellungen von Vektordiagrammen
Ausgehend von jeder beliebigen Seite mit numerischen Werten lassen sich die Bildschirm-
darstellungen der Vektordiagramme von Spannungen und Strömen auswählen, indem
man die Taste F4 drückt (oder im Display „VECTORS" berührt). Diese Funktion dient zur
Anzeige und Analyse der Phasenwinkel zwischen den drei Spannungen U1, U2 und U3
und den Strömen I1, I2 und I3 mit numerischen Angaben und graphischen Darstellungen,
ausgedrückt in Grad [°], um jederzeit die Natur der induktiven oder kapazitiven Lasten
elektrischer Anlagen zu verstehen. Wenn man wiederholt die Taste F1 drückt, zeigt das
Messgerät die folgenden Bildschirmdarstellungen:
• Vektordiagramm der Summe der Phasenwinkel zwischen U1, U2, U3 und zwischen
U1-I1, U2-I2, U3-I3 .
Abb. 61: Summen-Vektordiagramm für Vierleiter-Netze
h 03
Fs
100%
I1h
45.3%
Thd
35.5%
TABLE
HARM PAG
Vierleiter-Netze
12 / 09 / 2007 – 16:55:10
TOTAL DIAGRAM – Page 1 / 6
PAGE
12 / 09 / 2007 – 16:55:10
PHASE1 HARM CURRENT – Pag 2 / 5
PAGE
HARM V
NEG
ZERO
V1^
V2
V2^
V3
V3^ V1
V1^ I1
V2^ I2
V3^ I3
- 45 -
PQA823 & PQA824
h 03
Fs
I1h
Thd
TABLE
HARM PAG
0.0%
0.0%
120.0°
120.0°
120.0°
60.0°
60.0°
60.0°
200.0A
90.6A
35.5%
