• Schwingungen von Signalen auf Außenleiter L3 mit ihren Echt-Effektivwerten, wie sie
in den folgenden Bildschirmdarstellungen gezeigt werden:

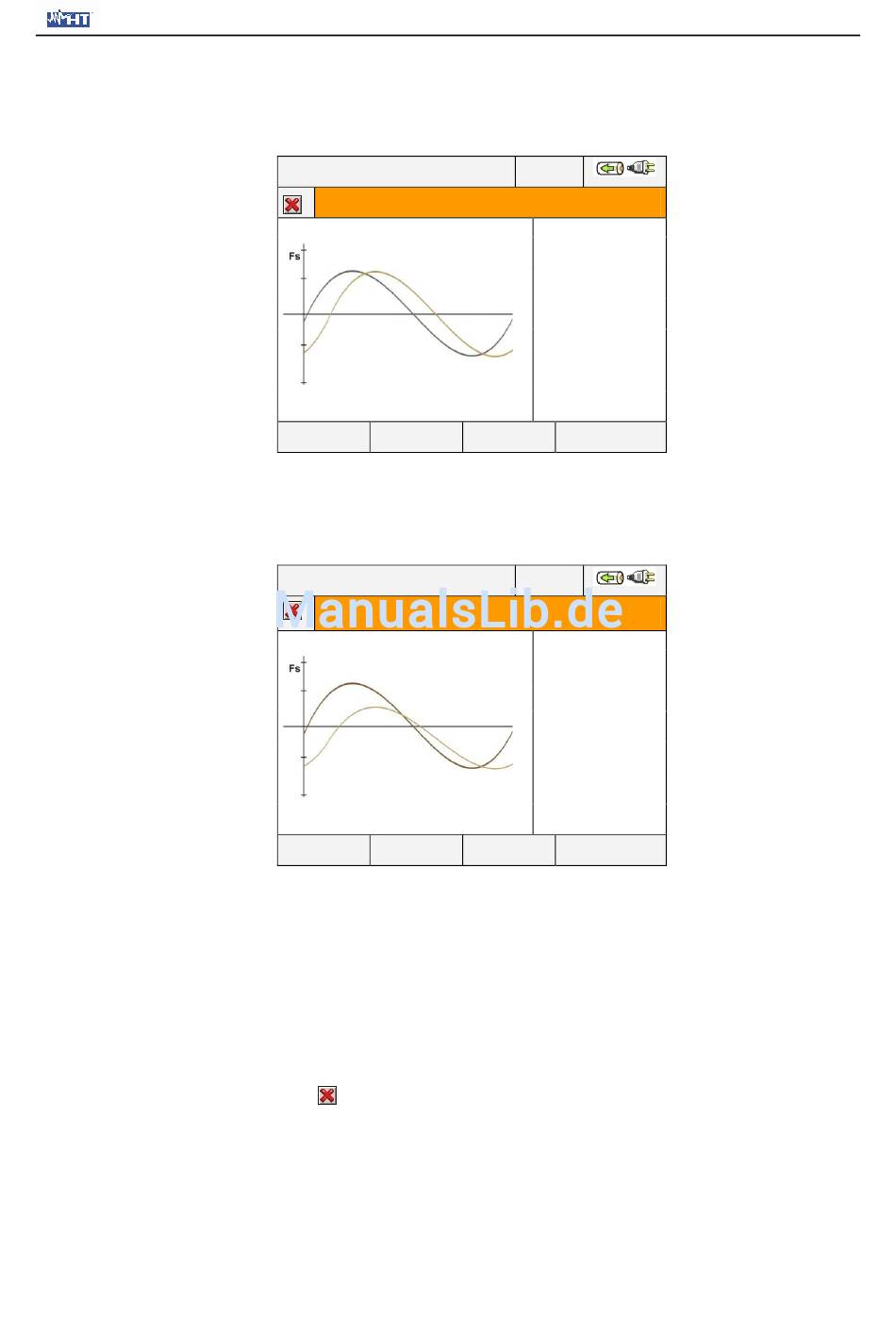

Abb. 45: Bildschirmdarstellung der Spannungs- / Stromkurven auf Außenleiter L3
Abb. 46: Bildschirmdarstellung der Spannungs- / Stromkurven auf Außenleiter L3
Im manuellen Modus im Menu „Advanced Settings" (siehe Absatz 5.3.2.1) ist zur Ver-
besserung der Auflösung der Messwerte eine Anpassung der aktuellen grafischen Dar-
stellung auf den vollen Bereich von Spannung und Strom möglich. Dazu drücken Sie auf
die Pfeiltasten ZOOM in oder ZOOM out, um den Maßstab der gewünschten Volldar-
stellung zu vergrößern oder zu verkleinern. Drücken Sie die Taste F2, um von der Volldar-
stellung des Stroms auf die Volldarstellung der Spannung zu wechseln. Drücken Sie die
Taste ESC (oder das Symbol
und zur Darstellung der Echteffektivwerte in Echtzeit zurückzukehren.
5.2.3. Bildschirmdarstellungen der Oberschwingungsanalysen (HARM analysis)
Ausgehend von jeder beliebigen Seite mit numerischen Werten, ist es möglich, zum
Untermenü für numerische Werte von Oberschwingungen und zu Bildschirmdarstellungen
für Histogramm-Grafiken für Eingangssignale von Spannung und Strom zu wechseln,
indem man die Taste F2 drückt (oder im Display HARM berührt). Indem man wiederholt
12 / 09 / 2007 – 16:55:10
SCOPE PHASE3 – Page 5 / 5
PAGE
ZOOM V
für Vierleiter-Netze
12 / 09 / 2007 – 16:55:10
SCOPE PHASE3– Page 5 / 5
PAGE
ZOOM V
für Dreileiter- und Aron-Schaltungen
), um die Bildschirmdarstellung der Kurven zu verlassen
- 38 -
PQA823 & PQA824
Fs
400.0V
V3
228.5V
Fs
400.0A
I3
297.7A
Fs
400.0V
V31
386.6V
Fs
400.0A
I3
201.5A
