2.
Benutzen Sie die Tasten F3 oder F4 (oder tippen Sie auf MOD(+) oder MOD(-)), um
den Speichertyp „INTERNAL" oder „EXTERNAL" (nicht erhältlich für PQA400) zu
wählen.
3.
Drücken Sie die SAVE- oder die ENTER-Taste (oder das Symbol
gewählte Option zu speichern, und bestätigen Sie diese durch „Ok". Dieser gewählte
Parameter bleibt auch erhalten, wenn das Gerät ausgeschaltet wird.
4.
Drücken Sie die ESC-Taste (oder das Symbol
verlassen, ohne Änderungen zu speichern.
5.2.
ECHTZEITWERTE (REAL TIME VALUES)

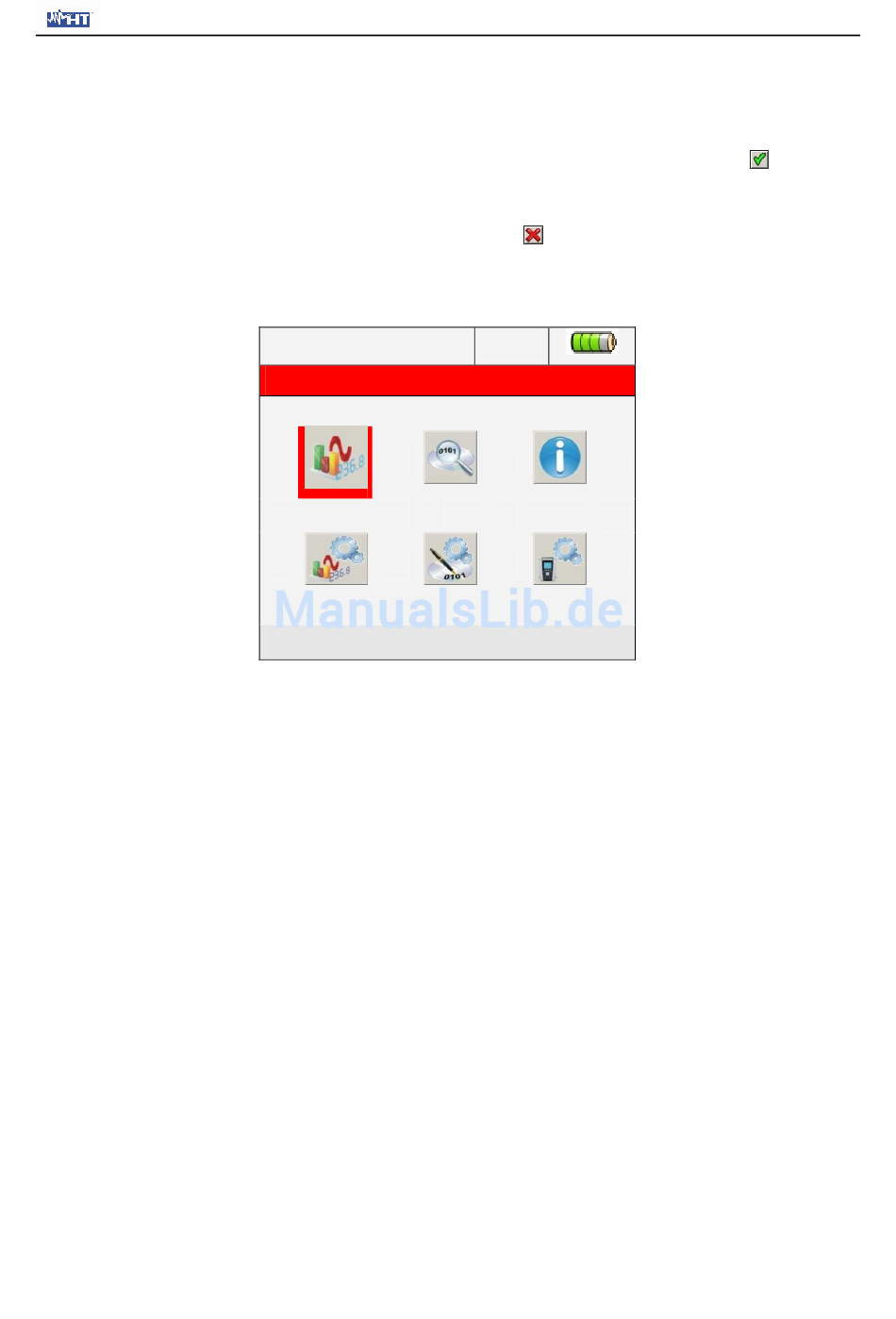

Abb. 17: HAUPTMENÜ-Darstellung – Echtzeitwerte
In diesem Untermenü zeigt das Messgerät sowohl die an den Eingangskanälen ge-
messenen als auch die intern berechneten Echtzeitwerte an. Im Einzelnen werden die
folgenden Werte angezeigt:
1.
Wechselstrom: Echt-Effektivwerte der Spannungen, Ströme und aller Arten
elektrischer Parameter für jeden einzelnen Außenleiter und insgesamt, Flickerwerte
und Spannungsunsymmetrien.
2.
Spannungs- und Stromkurvenform für jeden einzelnen Außenleiter und insgesamt.
3.
Spannungs- und Stromoberschwingungen bis zur 49. Ordnung für jeden Außenleiter
und insgesamt sowohl in numerischem Grafikformat als auch als Histogramm in
absoluten oder Prozentwerten bezogen auf jedes Grundsignal.
4.
Vektordiagramme aller Spannungen und Ströme mit den jeweiligen Phasenwinkeln
zur Bestimmung der tatsächlichen Art der zu prüfenden Netzlasten.
5.2.1. Bildschirmdarstellungen der gemessenen Echt-Effektivwerte
Im Untermenü „Echt-Effektivwerte" („Real time values") zeigt das Messgerät (in
Abhängigkeit von den ausgewählten Parametern) die Bildschirmdarstellung der ersten
Seite der gemessenen Echt-Effektivwerte. Diese können sich entsprechend des im
Messgerät gewählten Netzes nach Typ und Zahl unterscheiden, wie die nachfolgenden
Darstellungen zeigen:
12 / 09 / 2007 – 16:55:10
GENERAL MENU
Real time values
- 24 -
PQA823 & PQA824
), um die Bildschirmdarstellung zu
), um die
