10.5. UNSYMMETRIE DER VERSORGUNGSSPANNUNG
Unter normalen Bedingungen befinden sich die Versorgungsspannung und die Endlasten
in einem perfekten Gleichgewicht. Unsymmetrien sind in schwierigen Situationen
(schlechte Isolation) und / oder bei Unterbrechungen einzelner Stromkreise möglich. Da-
rüber hinaus kann das Gleichgewicht in einphasigen Netzen nur statistisch sein.
Um eine korrekte Schutzeinrichtung zu entwerfen, wurde eine gründliche Untersuchung
von anomalen Bedingungen in Drehstrom-Netzen durchgeführt. Um die Bedeutung der
Parameter einer Anlage besser zu verstehen, ist die Theorie der symmetrischen Kom-
ponenten Grund legend.

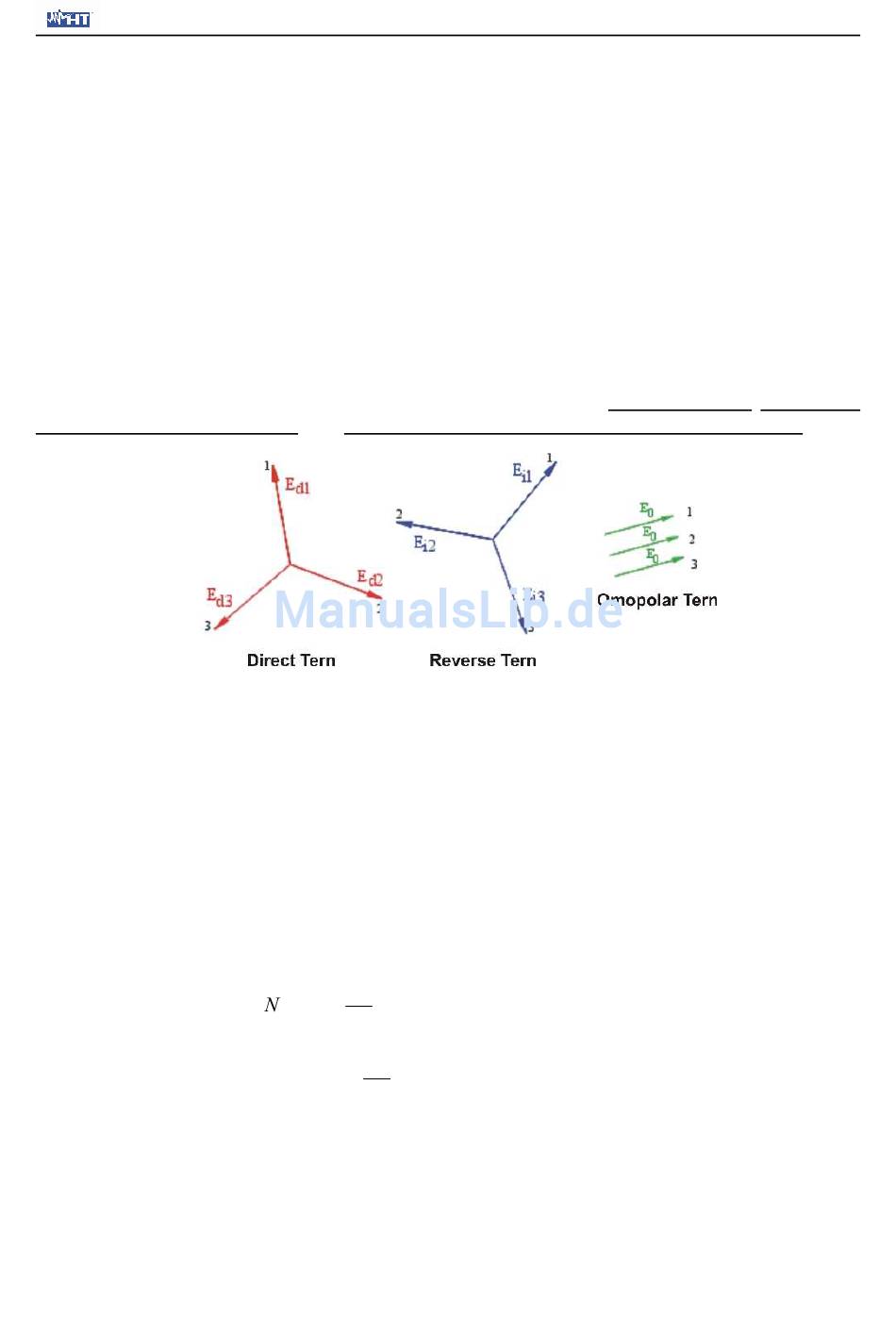

Nach dieser Theorie ist es gemäß der folgenden Abbildung stets möglich, jeden beliebigen
Satz von Vektoren in drei Arten von Systemen zu zerlegen: Das Mitsystem, das umge-
kehrt laufende Gegensystem und das Nullsystem, das über keinen Drehsinn verfügt:
Aus dieser Grundlage ergibt sich, dass sich jedes unsymmetrische Drehstromnetz in drei
Drehstromnetze zerlegen lässt, die auf eine separate Untersuchung von drei einphasigen
Netzen bezüglich Mitsystem, Gegensystem und Nullsystem reduziert werden können.
Die Norm EN50160 stellt zu Niederspannungsnetzen fest, dass "unter normalen Betriebs-
bedingungen während einer Woche 95% der 10-Minuten-Mittel-Effektivwert des Gegen-
systems der Versorgungsspannung zwischen 0 bis 2% des Mitsystems liegen sollen. In
einigen Bereichen, in denen teilweise einphasige und zweiphasige Lasten betrieben
werden, treten Unsymmetrien bis ca. 3% am Drehstrom-Anschluss auf." Das Messgerät
ermöglicht die Messung und Aufzeichnung der nachfolgenden Parameter, die für den Grad
der Unsymmetrie einer Anlage charakteristisch sind:
wobei:
E
= Gegensystem
r
E
= Mitsystem
d
E
= Nullsystem
0
Abb. 131: Zerlegung des eines 3er Vektorsystems
E
r
=
EG
%
x
E
d
E
=
ZERO
%
E
100
= Gehalt Gegensystem
0
x
100
= Gehalt Nullsystem
d
- 117 -
