Befestigung Des Optionalen Dual Rs-232-Moduls; Optionales Erweiterungsmodul; Netzkabel Anschliessen - Visonic PowerMaxComplete Installationsanleitung

Optionale
interne GSM
Zusatzantenne

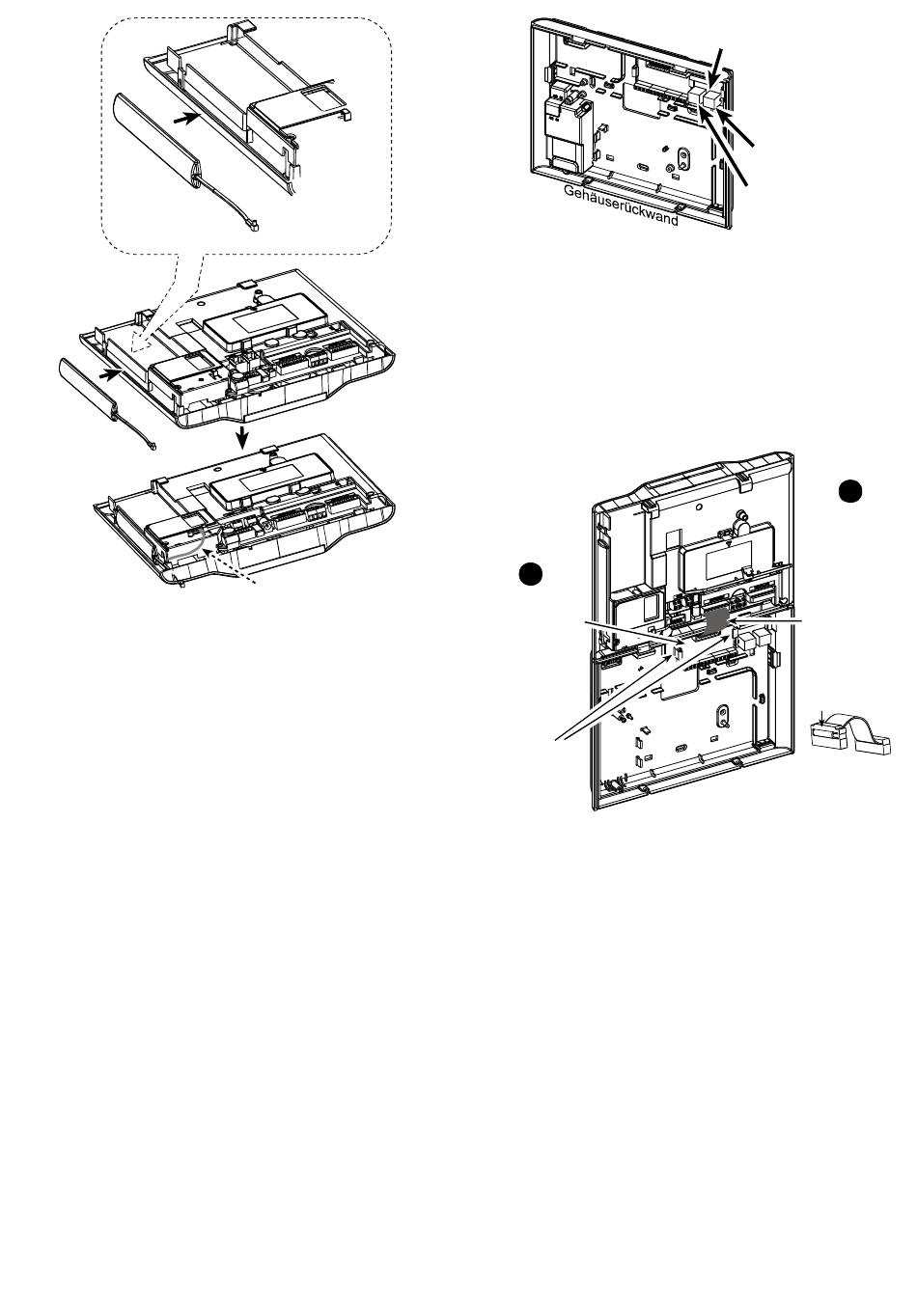

Abb. 3.6 - Befestigung der internen GSM-Antenne
3.8 BEFESTIGUNG DES OPTIONALEN
DUAL RS-232-MODULS
Das DUAL RS-232-Modul ermöglicht einen gleichzeitigen
Anschluss von zwei Geräten wie einem lokalen PC-
Programmier- oder einem GSM-Modul.
Das interne GSM-Gerät ermöglicht den Betrieb des
PowerMaxComplete-Systems
Mobiltelefonnetzwerk.
Merkmalen und Anschlüssen des GSM-Moduls finden Sie
in der Installationsanleitung für das jeweilige Modul.)
Das duale RS232 Modul ist an der entsprechenden
Position (siehe Abb. 3.8) durch korrektes einlegen und
leichtes andrücken (bis die Platine einrastet) anzubringen.
Schließen Sie ein lokales PC- oder GSM-Modul an einen
der Anschlüsse des DUAL RS-232-Moduls an (s. unten).
8
Anschluß
Antennenkabel
über
(Weitere Einzelheiten
Abb. 3.8 – DUAL RS-232 Modul einsetzen
3.9 OPTIONALES
ERWEITERUNGSMODUL
Die Erweiterungsplatine erlaubt den Anschluss einer
Speechbox, interner und externer Sirenen/Blitzlichter,
sowie den Anschluss der verdrahteten Zonen 29 & 30.
Die Erweiterungsplatine ermöglicht außerdem die Nutzung
des programmierbaren PGM-Ausgangs.
Montieren sie die Erweiterungsplatine wie in Abb.3.9
dargestellt.
1
E r w e i t e r u n g s -
modul zwischen
den zwei Halte-
clips einsetzen
und andrücken.
2 Halteclips
ein
zu den
Abb. 3.9 – Erweiterungsplatine einsetzen

3.10 NETZKABEL ANSCHLIESSEN

Die Zentrale ist, wie in Abb. 3.10 dargestellt, an das
Stromnetz anzuschließen.
Die Steckdose sollte neben dem Gerät installiert werden
und einfach zugänglich sein.
D-302794 PowerMaxComplete Installationsanleitung
DUAL RS-232 MODUL
Anschlu' PC
Anschlu'
externes
GSM oder PC
D a s
bandkabel des
Erweiterungs-
moduls so an-
schliesen, das
die Zugentlas-
tung an der
Gerätefront ein-
gesteckt wird.
Zugentlastung
2
F l a c h -
