Visonic PowerMaxComplete Installationsanleitung Seite 6

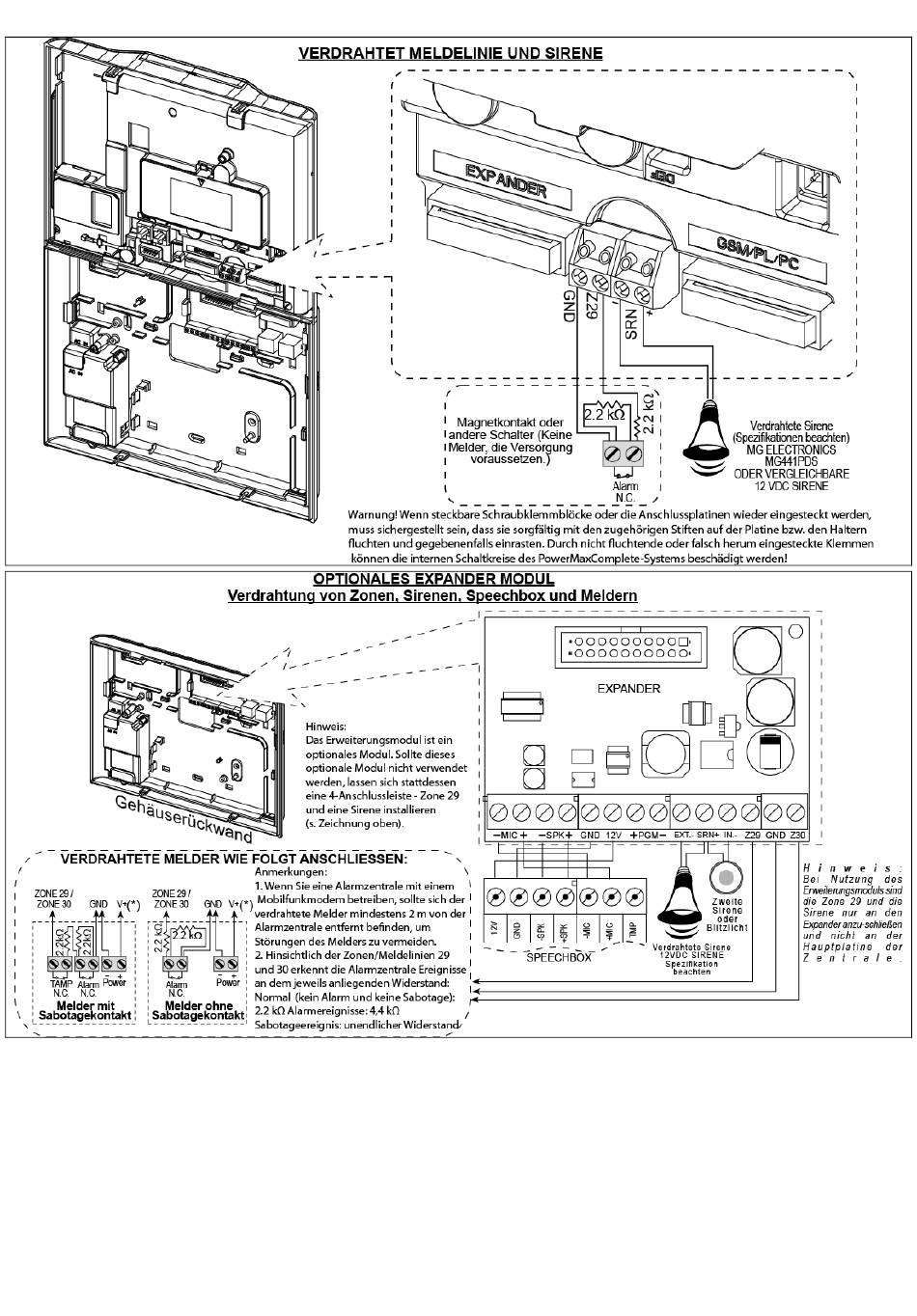

Hinweise zur Verdrahtung der Erweiterungsplatine:
* Die Klemmen der Meldelinie 29/GND und Meldelinie
30/GND können an den Ruhestromkontakt eines
Melders, Schalters (z.B. Sabotageschalter eines
Gerätes) oder
dazwischengeschaltetem
angeschlossen werden. Die „12 V"-Klemme kann
verwendet werden, um einen Melder (bei Bedarf)
mit 12 V (max. 450mA) zu versorgen.
** Die EXT-Klemme kann verwendet werden, um eine
Außensirene auszulösen.
6
Abb. 3.2 - Verdrahtung
einer Taste
2,2 KΩ-Widerstand
Die INT-Klemme kann für die Ansteuerung einer
weitere Sirene oder eines Blitzlichtes programmiert
werden (siehe AUSGÄNGE PROGRAMMIEREN –
Ausgang Blitz/Sirene programmieren in Abschnitt 4.8).
mit Die „+12V"- und die „GND"-Klemmen können für
eigenversorgte Sirenen genutzt werden (zwecks
permanenter Gleichstromversorgung).
Achtung! Die
PowerMaxComplete-Systems (INT- & EXT-Sirene, PGM-
Ausgang und verdrahtete Zonen) darf maximal 550 mA (9,6 V-
Akku) bzw. 450 mA (7,2 V-Akku) betragen.
D-302794 PowerMaxComplete Installationsanleitung
gesamte Stromaufnahme des
