- Seite 1 INSTALLATIONSANLEITUNG PowerMaster-33 G2 Vollüberwachtes drahtloses Sicherheits- und Steuerungssystem www.visonic.com...
-
Seite 3: Inhaltsverzeichnis
A1. Funktion ............25 A2. Funk ............26 2. AUSWÄHLEN DES MONTAGEORTS ....8 A3. Elektrik ............26 3. MONTAGE DER POWERMASTER-33 G2..9 A4. Kommunikation .......... 27 3.1.1 Anschlussschema der PowerMaster-33 A5. Physische Eigenschaften ......28 G2 mit Erweiterungsmodul EXP-33 ....9 A6. -
Seite 4: Einführung

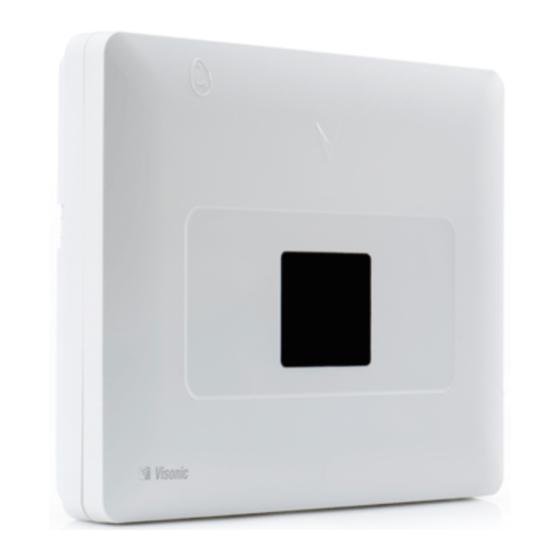

Stabilität der Funkverbindungen, überlegene Reichweite und lange Batterielaufzeit aus. Wachdienste und professionelle Installateure schätzen es aufgrund seiner Benutzerfreundlichkeit. Das System besteht aus der PowerMaster-33 G2 Alarmzentrale, die mit über eine drahtlose Fernbedienung mit Display (KP-250 PG2) bedient wird. In der Alarmzentrale sind die Schaltkreise und die Betriebssoftware für ein programmierbares Alarmsystem mit 64 Zonen enthalten. -
Seite 5: Systemfunktionen
Einstellungen. Um diese Einstellungen siehe Kapitel 3 "Arbeiten mit mit der KP-250 PG2 Fernbedienung zu Alarmzentralen" im PowerManage- konfigurieren, rufen Sie das Menü Benutzerhandbuch und Kapitel 6 und 7 GERÄTEEINSTELLUNGEN auf. des Benutzerhandbuchs für die Fernprogrammierungssoftware. D-307104 Powermaster-33 G2 Installationsanleitung... - Seite 6 SMD-426 PG2 / SMD-427 PG2 aktiviert werden: Einbruch-, Gas-, Feuer- Installationsanweisungen oder Überschwemmungsalarm. Ausgänge für verdrahtete Die Alarmzentrale kann eine verdrahtete Eine verdrahtete Sirene installieren Sirene Sirene und Blitzlichter steuern und anschließen: siehe Abschnitt 3.8 „Optionales Erweiterungsmodul" D-307104 Powermaster-33 G2 Installationsanleitung...
- Seite 7 Kapitel 6, Abschnitt B.1 "Einstellen des Zonenabschaltungsschemas" Lokalisierungsfunktion beim Funktionstest verwenden: siehe KP-250 PG2 Installationsanleitung, Kapitel 4 „Anlagentest mit Errichter-Code“ oder Kapitel 8 „Anlagentest mit Benutzer- Code“ Für bestimmte Varianten der PowerMaster-33 G2 unterstützt (weitere Informationen erhalten Sie von Ihrem Visonic-Vertreter). D-307104 Powermaster-33 G2 Installationsanleitung...
- Seite 8 KP-250 PG2 Installationsanleitung, Abschnitt 3.3 "Einstellen von Errichter- Codes" Schlüsselschalter Externes System, mit dem das Ausgang des externen Systems mit PowerMaster-33-System aktiviert und der Alarmzentrale verbinden: Siehe deaktiviert werden kann. Abschnitt 3.8 "Montage des optionalen Erweiterungsmoduls", Abbildung 3.8b D-307104 Powermaster-33 G2 Installationsanleitung...
-
Seite 9: Systemarchitektur
TMD-560 PG2 SMD-426 PG2 Rauch- und Temperaturmelder KP-160 PG2 Rauchmelder Hitzemelder Sirenen KP-250 PG2 FLD-550 PG2 GSD-442 PG2 GSD-441 PG2 Gasmelder Überschwem- Kohlenmonoxidmelder SR-720 PG2 SR-730 PG2 (Methan) mungsmelder (CO) Sirene für Sirene für Außenbereich Innenbereich D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 10: Auswählen Des Montageorts
DSL zu achten. Sollte die Telefonleitung auch für DSL genutzt werden, muss ein Filter installiert werden. Dafür wird die Verwendung des DSL-Alarmfilters Z-A431PJ31X von Excelsus Technologies oder eines vergleichbaren Geräts empfohlen. Der Filter wird einfach in die RJ-31X-Buchse gesteckt und ermöglicht die Übertragung von Alarmmeldungen ohne Unterbrechung der Internetverbindung. D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 11: Montage Der Powermaster-33 G2
3. MONTAGE DER POWERMASTER-33 G2 Benötigtes Werkzeug: Kreuzschlitzschraubendreher Nr. 2 Der Montagevorgang für die PowerMaster-33 G2 ist auf den Abbildungen 3.1 - 3.10 dargestellt. 3.1.1 Anschlussschema der PowerMaster-33 G2 mit Erweiterungsmodul EXP-33 A. Flachkabel des B. Anschlussklemmenblock C. Batterieanschlussbuchse D. Einlerntaste Erweiterungsmoduls für verdrahtete Zone /... -
Seite 12: Anschlussschema Der Powermaster-33 G2 Mit Erweiterungsmodul Le
J. Erweiterungsmodul K. Stromanschlussbuchse L. Anschlussbuchsen für Telefonkabel M. Mobilfunkmodul oder externes Netzteil ** oder Anschlussbuchse für externe Stromversorgung *** oder Anschlussklemmenblock bei nordamerikanischen Geräten Abbildung 3.1.2 – Anschlussschema der PowerMaster-33 G2 mit Erweiterungsmodul LE und PGM-5-Modul D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 13: Öffnen Der Powermaster-33 G2 Alarmzentrale Und Montage Der Halterung
3.2 Öffnen der PowerMaster-33 G2 Alarmzentrale und Montage der Halterung A. Montagefläche Montieren der Einheit: 1. Schrauben lösen B. Hinteres Bauteil 2. Vordere Abdeckung abnehmen C. 5 Schrauben 3. 5 Bohrpunkte auf der Montagefläche markieren * für Sabotageschalter Danach Löcher bohren und Dübel einsetzen. -
Seite 14: Telefonverdrahtung In Nordamerika
Kontakt aber kein Melder G. Alarm N.C. Abbildung 3.4 – Verdrahtung einer verdrahteten Zone und Sirene Verdrahtete Zonen können bei der PowerMaster-33 G2 Alarmzentrale in jede Zone von 01 bis 64 eingelernt werden D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 15: Installieren Des Mobilfunkmoduls Und Der Sim-Karte
Achtung! Mobilfunkmodul nicht installieren oder entfernen, WICHTIG! SIM-Karte nicht einlegen oder entfernen, während Netzstrom- oder Batterienotstromversorgung am während Netzstrom- oder Batteriestromversorgung System anliegt. an der Alarmzentrale anliegt. Abbildung 3.5 – Einbau des optionalen Mobilfunkmoduls und Einlegen der SIM-Karte D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 16: Montage Des Pgm-5-Moduls
Beachten Sie Abbildung 3.1.2, Detail F kennzeichnet die Anordnung des PGM-5-Moduls. Weitere Informationen über den Einbau des PGM-5-Moduls finden Sie in D-302182 PGM-5 Installationsanleitung. Das PGM-5-Modul kann in der Alarmzentrale nur dann eingesetzt werden, wenn weder das Erweiterungsmodul EXP- 33 noch das PowerLink3-Modul verwendet werden. D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 17: Einbau Des Powerlink3-Moduls
Antenne zu vermeiden, führen Sie das Cat- 5-Kabel nicht durch die rechte Kabeldurchführung der Zentrale. A. Cat-5-Kabel zum Home-Router B. Flachkabel B1. Diese Seite an das vordere Bauteil anschließen B2. Diese Seite an das PowerLink3-Modul anschließen Abbildung 3.6 – Einbau des PowerLink3-Moduls D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 18: Einbau Des Erweiterungsmoduls Exp-33
1. Drücken Sie das Erweiterungsmodul zwischen den zwei Halteclips am hinteren Bauteil nach unten, um es einzusetzen. Die Clips können Sie anhand der Abbildung 3.7a Erweiterungsmodul EXP-33 (A) identifizieren. 2. Verbinden Sie das Flachkabel des Erweiterungsmoduls EXP-33 mit der Erweiterungsanschlussbuchse „EXPANDER“ am vorderen Bauteil. Abbildung 3.7a – Erweiterungsmodul EXP-33 D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 19: Verdrahtung Des Erweiterungsmoduls Exp
Das Sprachmodul umfasst einen verdrahteten Lautsprecher mit Mikrofon für den Gebrauch in Innenbereichen. Er ermöglicht eine Zweiwege-Sprachkommunikation zwischen dem Benutzer und dem Wachdienst mit Hilfe der Alarmzentrale. Achtung! Erweiterungsmodul EXP-33 nicht einbauen oder entfernen, während Netzstrom- oder Batteriestromversorgung an der Alarmzentrale anliegt. D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 20: Einbau Des Erweiterungsmoduls Le
WICHTIG! An den Anschlüssen für Innen- und Außensirenen liegt eine Gleichspannung für 12 V-Sirenen an. Anschließen eines Lautsprechers an einen dieser Anschlüsse verursacht einen Kurzschluss und führt zu Schäden an der Alarmzentrale. Achtung! Erweiterungsmodul nicht einbauen oder entfernen, während Netzstrom- oder Batteriestromversorgung an der Alarmzentrale anliegt. D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 21: Stromanschluss Der Alarmzentrale
Stromkabel mit der Klemme (B oder C) und schließen Sie die Sicherheitsabdeckung (D). 4. Schließen Sie die Ausgangsleitung des Netzteils (G) an den Stromanschluss (H) des vorderen Bauteils Abbildung 3.9a – Herausnehmen der Kabelklemme und Stromanschluss mit internem Netzteil D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 22: Stromanschluss Mit Externem Netzteil
D. Aussparung für Batteriekabel Abbildung 3.9c – Einlegen der Batterie 3.9.2 Anschließen der Netzstromversorgung des Geräts Schließen Sie die Stromversorgung an den Netzstromanschluss der PowerMaster-33 G2 an (siehe Abb. 3.9a und 3.9b). Ignorieren Sie alle Störungsanzeigen bezüglich des Fehlens Batterie oder eines Telefonanschlusses. -
Seite 23: Schließen Der Powermaster-33 G2 Alarmzentrale
3.10 Schließen der PowerMaster-33 G2 Alarmzentrale Der folgenden Abbildung ist zu entnehmen, wie die Alarmzentrale abschließend geschlossen wird. Schließen der Alarmzentrale: 1. Verbinden Sie das vordere und hintere Bauteil, indem Sie die Flachkabel in die jeweiligen Anschlussbuchsen stecken. Je nach Konfigurationsoptionen stehen bis zu 3 Anschlussbuchsen zur Verfügung. -
Seite 24: Visuelle Anzeigen, Einlernen Der Ersten Fernbedienung Und Verwenden Von Prox-Tags
LEUCHTET NICHT: Keine Störung - alles funktioniert gut 4.2 Einlernen der ersten KP-250 PG2 Fernbedienung Die PowerMaster-33 G2 ist darauf ausgelegt, über Funk mit der an einem beliebigen Ort im geschützten Objekt installierten KP-250 PG2 Fernbedienung bedient zu werden. Die erste Fernbedienung wird immer als Fernbedienung Nr. -
Seite 25: Verwenden Von Prox-Tags
Halten Sie während dieser 1 Minute die Taste 5 bis 7 Sekunden lang gedrückt, bis die LED an der Fernbedienung rot aufleuchtet . Die LED EINLERNEN an der PowerMaster-33 G2 blinkt zeigt das Ergebnis des Einlernvorgangs an. Anzeige der LED EINLERNEN an der PowerMaster-33 G2 Ergebnis 5 Sek. -
Seite 26: Wartung
Löschen Sie diese durch Aktivieren und unmittelbares Deaktivieren des Systems. 5.3 Austauschen der Sicherung Die PowerMaster-33 G2 ist mit einer integrierten Sicherung mit automatischer Rückstellung ausgestattet. Die Sicherungen müssen also nicht ausgetauscht werden. Beim Auftreten einer Überspannung wird der Stromkreis durch die Sicherung getrennt. Sobald der Fehlerstrom mehrere Sekunden lang nicht mehr anliegt, stellt sich die Sicherung automatisch zurück, worauf der Kreislauf wieder... -
Seite 27: Anhang A. Spezifikationen
Codes, nach der die Benutzerschnittstelle deaktiviert wird, finden Sie in Kapitel 6, Abschnitt A1, A2 des KP-250 PG2 Handbuchs. Im Ereignisprotokoll werden bis zu 1.000 Ereignisse gespeichert, die über die Fernprogrammierungssoftware oder über den PowerManage Server betrachtet werden können. Weitere Informationen zur Ereignisprotokollfunktion finden Sie in Kapitel 9 „Wartung der KP-250 PG2“. D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 28: A2. Funk
Strom Innensirene (INT) 450* mA Max. bei 12,5 VDC bei AC/DC-Stromversorgung (10,5 VDC im Standby-Modus) * Die Stromabgabe der PowerMaster-33 G2 (inkl. Sirenen INT und EXT, PGM-Ausgang und Meldern) darf insgesamt maximal 550 mA betragen. Stromsenke zu GND Alarmzentrale 100 mA Max. -
Seite 29: A4. Kommunikation
Datenübertragung an Über seriellen RS-232-Port Computer vor Ort Berichtsempfänger 2 Wachdienste, 4 Privattelefone Optionale Berichtsformate SIA, Contact ID, SCANCOM, SIA IP, Visonic PowerNet. Impulsrate 10, 20, 33 und 40 pps - programmierbar Nachricht an Privattelefone Ton oder Sprache, SMS Klingeltonerkennung Einheit unterstützt ohne Gleichspannungsversorgung über die Telefonleitung keine... -
Seite 30: A5. Physische Eigenschaften
Fernbedienung: KP-140 PG2/KP-141 PG2 (mit Prox-Tag), KP-160 PG2, KP-250 PG2 Innensirene: SR-720 PG2 Außensirene: SR-730 PG2, SR-740 PG2, SR-740 HEX PG2 Signalwiederholer: RP-600 PG2 Gas: GSD-441 PG2, GSD-442 PG2 Glassbruch: GB-501 PG2 Temperatur: TMD-560 PG2 Überschwemmung: FLD-550 PG2 Erschütterung: SD-304 PG2 D-307104 Powermaster-33 G2 Installationsanleitung... -
Seite 31: Anhang B. Standardkonformität
Europa: EN 300 220, EN 300 330, EN 301489, EN 50130- 4, EN 60950-1 , EN 50130-5, EN 50131-3, EN 50131-6, EN 50136-1, EN 50136-2 Für Alarmzentrale PMASTER-33 EXP: EN 50131-10 Hiermit bestätigt Visonic Ltd. die Konformität des Funkgeräts vom Typ PowerMaster-33 mit der Richtilinie 2014/53/EG. Sie finden die EG-Konformitätserklärung in vollständiger Fassung unter der folgenden Internetadresse: http://www.visonic.com/download-center. - Seite 32 GARANTIE Visonic Limited (der "Hersteller") gewährleistet ausschließlich dem ursprünglichen Käufer Wenn der Hersteller jedoch direkt oder indirekt für Verluste oder Schäden aus dieser (der "Käufer") gegenüber, dass dieses Produkt (das "Produkt") bei normalem Gebrauch für beschränkten Garantie haftbar gemacht wird, ÜBERSTEIGT...
-
Seite 33: Aktivieren Und Deaktivieren Des Systems
Kurzanleitung für die wichtigsten Bedienschritte mit der KP-250 PG2 Fernbedienung Die Kurzanleitung ist für den Benutzer des Systems vorgesehen. Bitte trennen Sie diese Seite aus der Anleitung und händigen sie dem Benutzer aus. Aktivieren und Deaktivieren des Systems Schritt Aktion Bedienschritte Reaktion von Tasten und Fernbedienung... -
Seite 34: Vorbereitung Der Aktivierung
Alarm Aktion Hinweise Panikalarm ( 2 Sek.) Vorbereitung der Aktivierung Achten Sie vor dem Aktivieren darauf, dass auf dem Display Bereit angezeigt wird. HH:MM Bereit Bei dieser Anzeige sind alle Zonen bereit und das System kann nach Wunsch aktiviert werden. Wenn mindestens eine Zone offen (gestört) ist, wird der folgende Text angezeigt: HH:MM Nicht Bereit Damit wird angezeigt, dass das System nicht zur Aktivierung bereit ist. - Seite 35 KURZANLEITUNG PowerMaster-33 G2 Vollüberwachtes drahtloses Sicherheits- und Steuerungssystem www.visonic.com...
