Visonic PowerMaxComplete Installationsanleitung Seite 5

4 Löcher bohren und mit Dübeln versehen
Verbinden Sie den LINE Anschluss mit der ankommenden Amtsleitung
und führen Sie den SET Anschluss an angebundene Telefone bzw.
weitere Kommunikationsendgeräte. Die Kabel können durch
eine der Kabeldurchführungen eingeführt werden.
Ankommende analoge Amtsleitung
Telefonverdrahtung in Großbritannien: Die Leitungsenden sind mit Pins 2 und 5 der Anschlussdose zu verbinden.
Für alle Installationen: Sollte Ihre Telefonleitung über DSL verfügen, müssen Sie vor der Telefonleitung einen DSL-Filter
anbringen (weitere Informationen finden Sie auf Seite 2 im HINWEIS FÜR DEN INSTALLATEUR).
D-302794 PowerMaxComplete Installationsanleitung
1
Schrauben
lösen
4

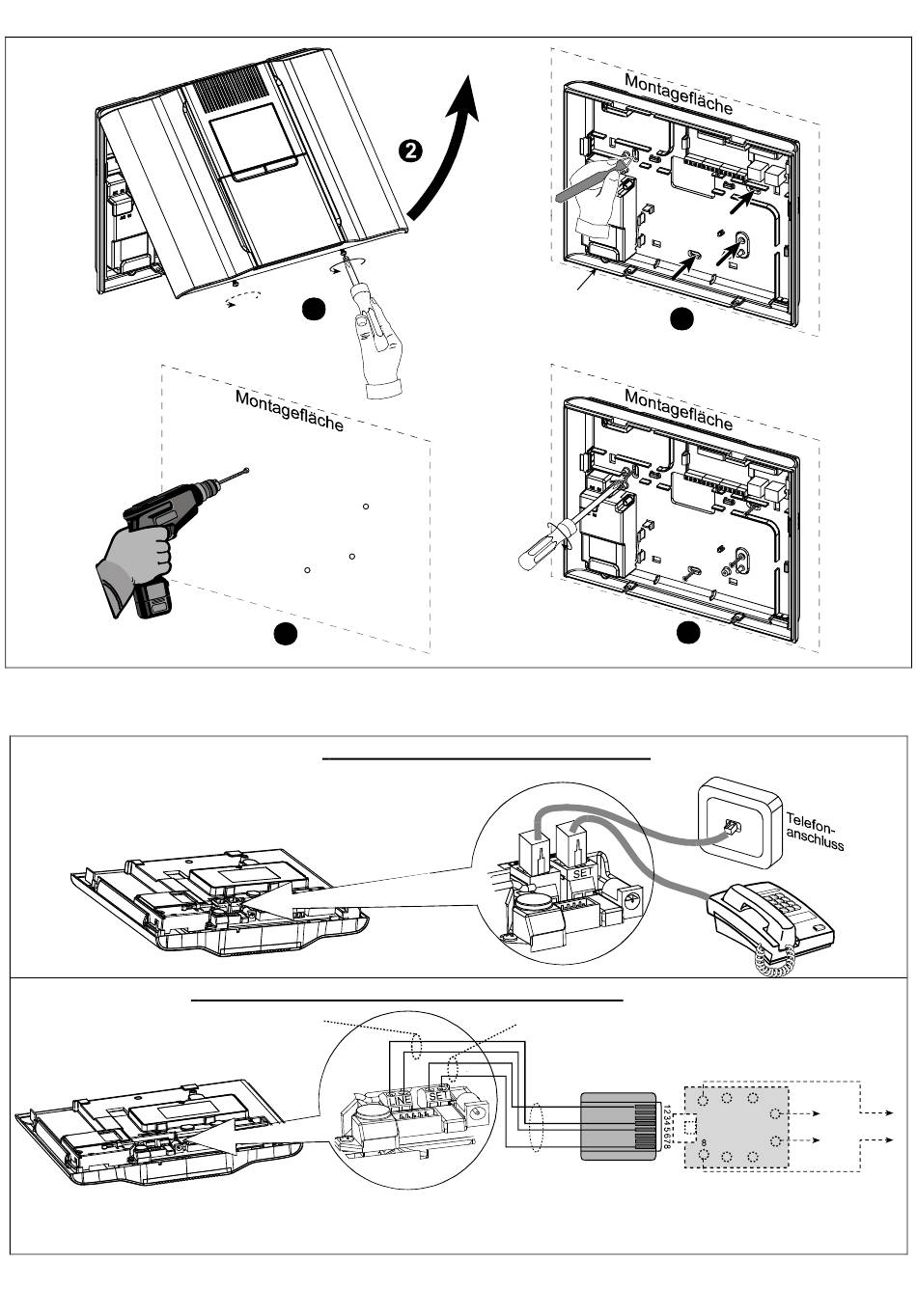

Abb. 3.1 – Befestigen der Gehäuserückwand
Telefonanschlüsse mit Westernsteckern (RJ)
Telefonanschluss bei Verwendung des Schraubklemmblocks
Rückwand
3
Position der 4 Bohrlöcher markieren
5
Rückwand mit 4 Schrauben fixieren.
Schleifenausgang zur Anbindung
weiterer Telekommunikationsgeräte
8-POLIGER
RJ-31X ANSCHLUSS
RJ-31X STECKER
BRAUN
ROT
GRÜN
GRAU
RJ-31X
KABEL
GRAU
ROT
2 3 4
1
AMTS-
HAUS
RJ-31X
LEITUNG
TELEFON
5
7 6 GRÜN
BRAUN
5
