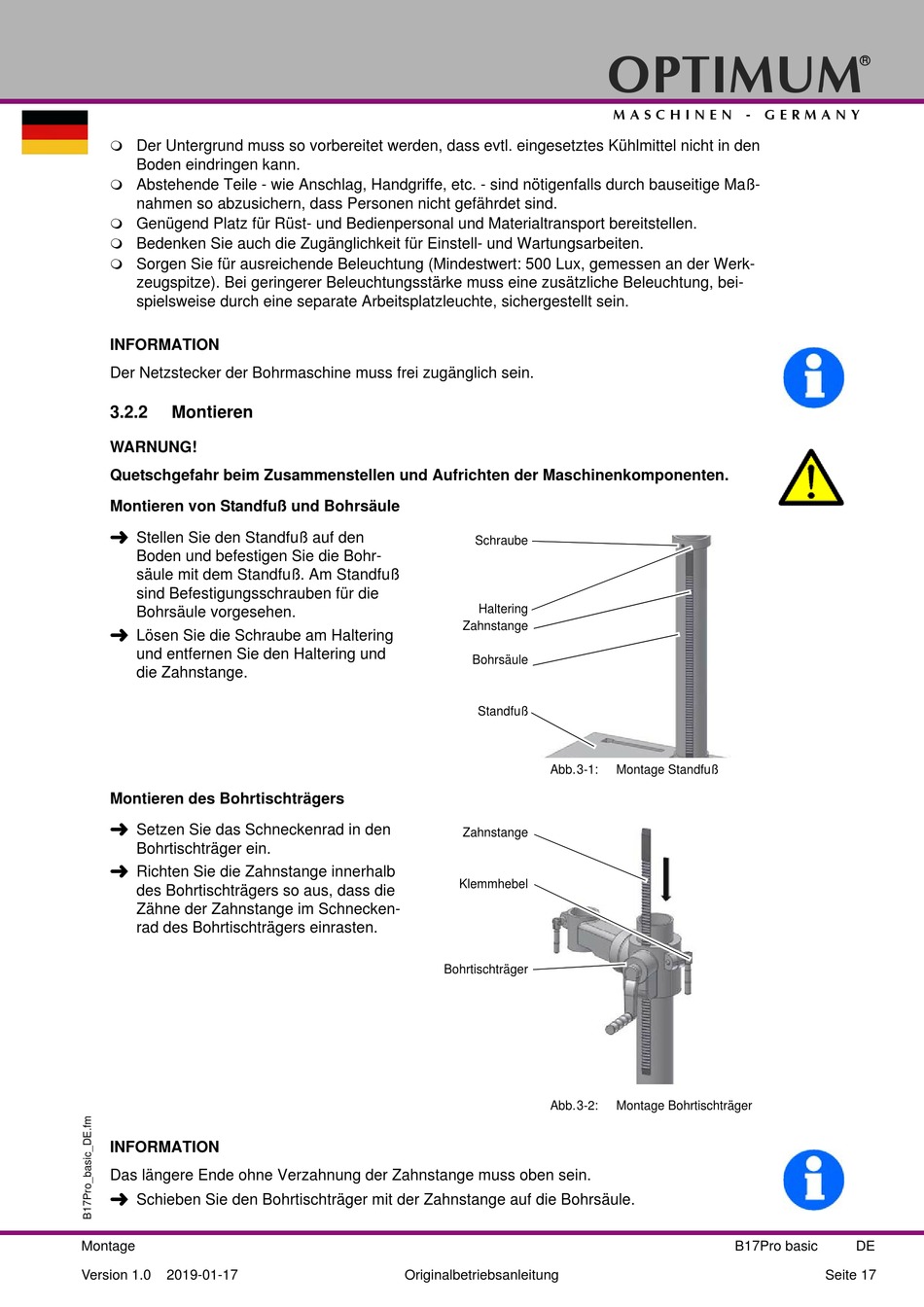

Montieren - Optimum OPTIdrill B 17Pro basic Betriebsanleitung


Der Untergrund muss so vorbereitet werden, dass evtl. eingesetztes Kühlmittel nicht in den
Boden eindringen kann.

Abstehende Teile - wie Anschlag, Handgriffe, etc. - sind nötigenfalls durch bauseitige Maß-
nahmen so abzusichern, dass Personen nicht gefährdet sind.

Genügend Platz für Rüst- und Bedienpersonal und Materialtransport bereitstellen.

Bedenken Sie auch die Zugänglichkeit für Einstell- und Wartungsarbeiten.

Sorgen Sie für ausreichende Beleuchtung (Mindestwert: 500 Lux, gemessen an der Werk-
zeugspitze). Bei geringerer Beleuchtungsstärke muss eine zusätzliche Beleuchtung, bei-
spielsweise durch eine separate Arbeitsplatzleuchte, sichergestellt sein.
INFORMATION
Der Netzstecker der Bohrmaschine muss frei zugänglich sein.
3.2.2

Montieren

WARNUNG!
Quetschgefahr beim Zusammenstellen und Aufrichten der Maschinenkomponenten.
Montieren von Standfuß und Bohrsäule

Stellen Sie den Standfuß auf den
Boden und befestigen Sie die Bohr-
säule mit dem Standfuß. Am Standfuß
sind Befestigungsschrauben für die
Bohrsäule vorgesehen.

Lösen Sie die Schraube am Haltering
und entfernen Sie den Haltering und
die Zahnstange.
Montieren des Bohrtischträgers

Setzen Sie das Schneckenrad in den
Bohrtischträger ein.

Richten Sie die Zahnstange innerhalb
des Bohrtischträgers so aus, dass die
Zähne der Zahnstange im Schnecken-
rad des Bohrtischträgers einrasten.
INFORMATION
Das längere Ende ohne Verzahnung der Zahnstange muss oben sein.

Schieben Sie den Bohrtischträger mit der Zahnstange auf die Bohrsäule.
Montage
Version 1.0 2019-01-17
Schraube
Haltering
Zahnstange
Bohrsäule
Standfuß
Abb.3-1:
Zahnstange
Klemmhebel
Bohrtischträger
Abb.3-2:
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Montage Standfuß
Montage Bohrtischträger
B17Pro basic
®
DE
Seite 17
