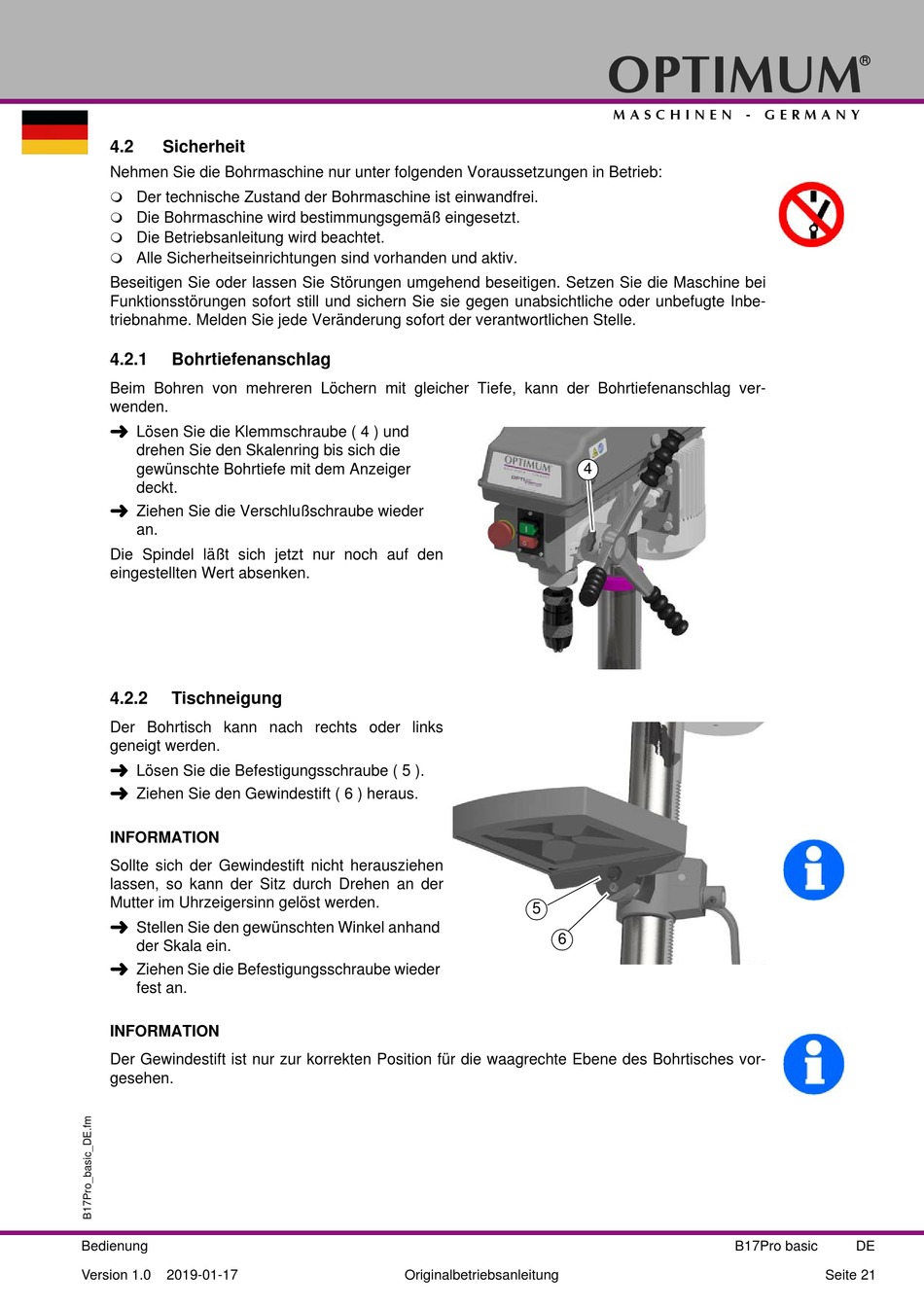

4.2

Sicherheit

Nehmen Sie die Bohrmaschine nur unter folgenden Voraussetzungen in Betrieb:

Der technische Zustand der Bohrmaschine ist einwandfrei.

Die Bohrmaschine wird bestimmungsgemäß eingesetzt.

Die Betriebsanleitung wird beachtet.

Alle Sicherheitseinrichtungen sind vorhanden und aktiv.
Beseitigen Sie oder lassen Sie Störungen umgehend beseitigen. Setzen Sie die Maschine bei
Funktionsstörungen sofort still und sichern Sie sie gegen unabsichtliche oder unbefugte Inbe-
triebnahme. Melden Sie jede Veränderung sofort der verantwortlichen Stelle.
4.2.1

Bohrtiefenanschlag

Beim Bohren von mehreren Löchern mit gleicher Tiefe, kann der Bohrtiefenanschlag ver-
wenden.

Lösen Sie die Klemmschraube ( 4 ) und
drehen Sie den Skalenring bis sich die
gewünschte Bohrtiefe mit dem Anzeiger
deckt.

Ziehen Sie die Verschlußschraube wieder
an.
Die Spindel läßt sich jetzt nur noch auf den
eingestellten Wert absenken.
4.2.2

Tischneigung

Der Bohrtisch kann nach rechts oder links
geneigt werden.

Lösen Sie die Befestigungsschraube ( 5 ).

Ziehen Sie den Gewindestift ( 6 ) heraus.
INFORMATION
Sollte sich der Gewindestift nicht herausziehen
lassen, so kann der Sitz durch Drehen an der
Mutter im Uhrzeigersinn gelöst werden.

Stellen Sie den gewünschten Winkel anhand
der Skala ein.

Ziehen Sie die Befestigungsschraube wieder
fest an.
INFORMATION
Der Gewindestift ist nur zur korrekten Position für die waagrechte Ebene des Bohrtisches vor-
gesehen.
