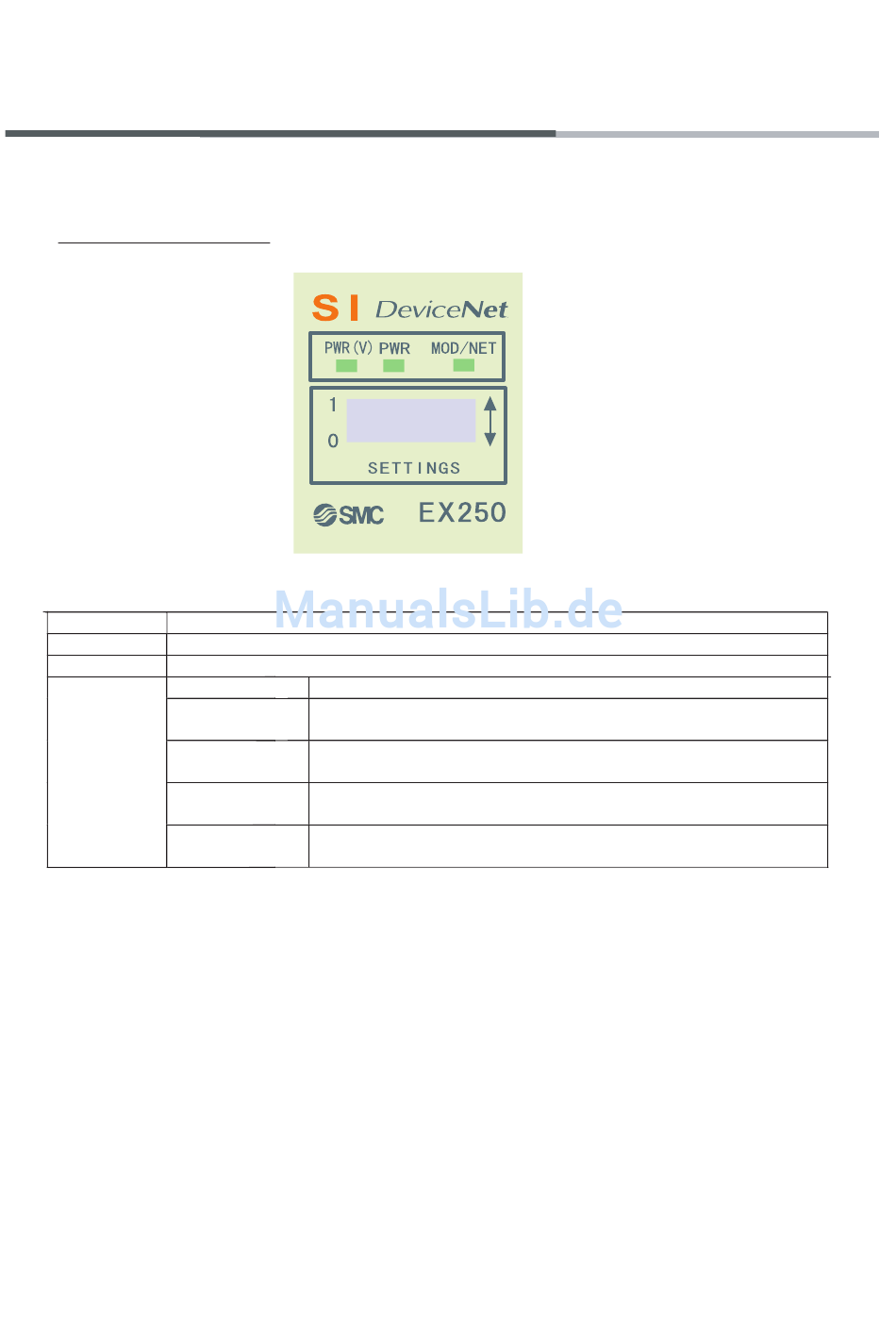

4.LED-Anzeige und Abmessungen
4-1 LED-Anzeige
SI-Einheit (EX250-SDN1)
Anzeige
PWR (V)
Leuchtet bei Spannungszufuhr zum Magnetventil.
PWR
Leuchtet bei Spannungszufuhr zur DeviceNet-Leitung.
MOD / NET
Leuchtet nicht
Blinkt
Grün
Leuchtet
Grün
Blinkt
Rot
Leuchtet
Rot
Beschreibung
Spannungsversorgung aus, nicht angeschlossen oder MAC-ID-Duplizierung
Verbindungsaufbau (online)
Verbindungsaufbau abgeschlossen (online)
Zeitüberschreitung Verbindung (geringfügiger Kommunikationsfehler)
MAC-ID Duplizierungsfehler oder BUS-OFF-Fehler
(schwerer Kommunikationsfehler)
