3-3 Einbau und Instandhaltung
Einbaugröße
Die SI-Einheit verfügt nicht über Befestigungsbohrungen.
Sie kann nicht als Einzelgerät eingebaut werden.
Die Einheit muss zusammen mit einer Magnetventil-Mehrfachanschlussplatte montiert werden.
Wird kein Eingangsblock verwendet, muss die Endplatte auf die SI-Einheit montiert werden.

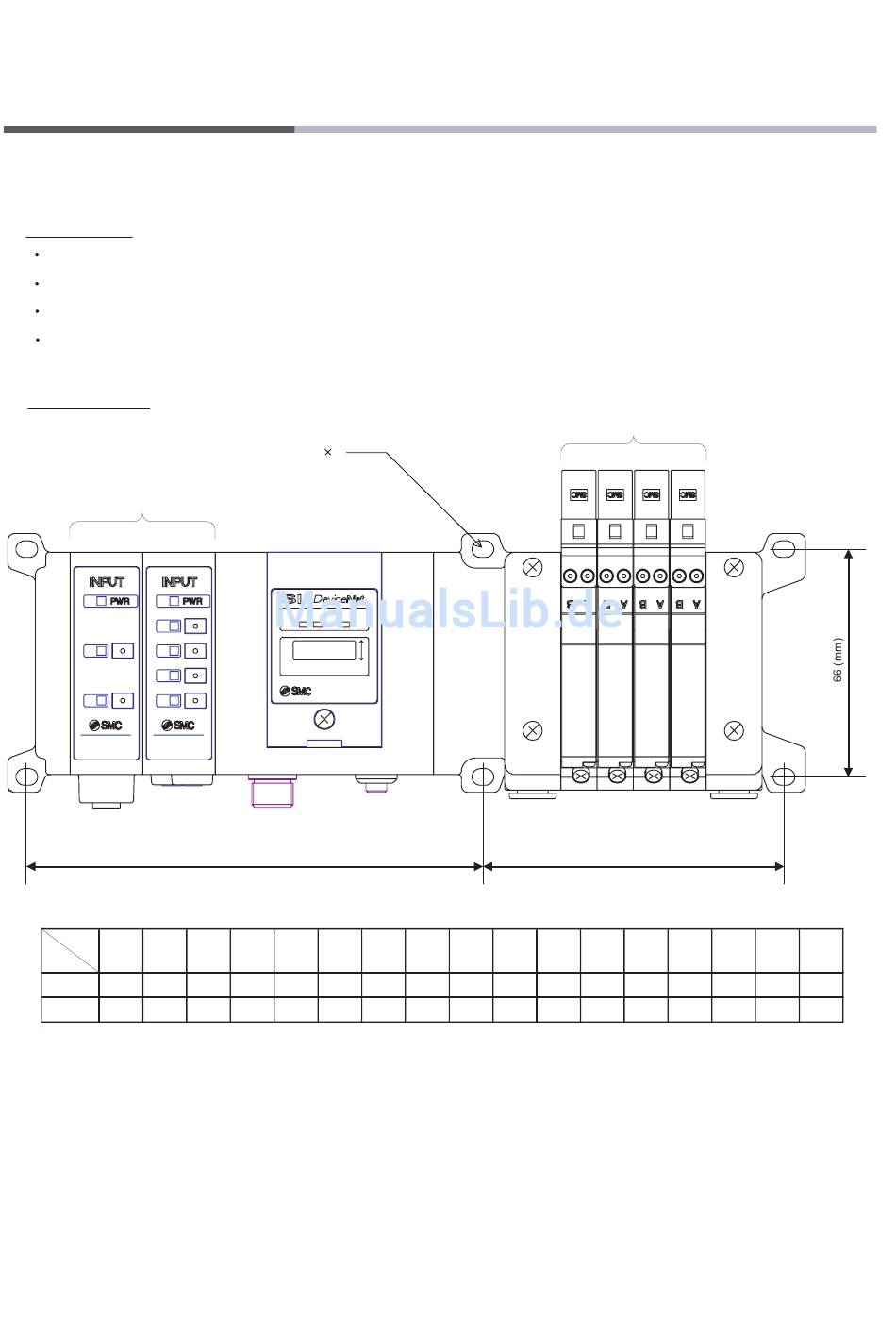

Einbaubeispiel
Anzahl Eingangsblöcke
= m (Stück)
0
0
1
2
1
3
EX250
EX250
n_m
L
0
1
L1
45,0 55,5 66,0 76,5 87,0 97,5 108,0 118,5 129,0 139,5 150,0 160,5 171,0 181,5 192,0 202,5 213,0
L2
89,8 110,8 131,8 152,8 173,8 194,8 215,8 236,8 257,8 278,8 299,8 320,8 341,8 362,8 383,8 404,8 425,8
Anm.: Die Abmessungen L1 sind für Magnetventile der Serie VCC1000 angegeben.
Angaben zu anderen Ventilserien finden Sie in den entsprechenden SMC-Katalogen.
Die Verdrahtung (für Spannungsversorgung, Kommunikation und Eingang) sowie der
Leitungsanschluss erfolgen auf nur einer Seite.
Sorgen Sie auf dieser Seite für ausreichenden Platz für die Verdrahtungen und Leitungsanschlüsse.
M4 6
Stärke:13,2 (mm)
PWR(V)
PWR
MOD/NET
1
0
SETTINGS
EX250
L2 = 21m + 89,8 (mm)
2
3
4
5
6
7
8
9
10
- 10 -
Anzahl Magnetventile
= n (Stück)
L1 = 10,5n + 45 (mm)
11
12
13
14
15
16
(mm)
Nr. EX## - OME0003DE -B
