Kabeldaten
Bezeichnung
Leiterdurchmesser
Farben
Impedanz
Verzögerung
Dämpfungsrate
Leiterwiderstand
Sicherheitshinweise zur Verkabelung
Für die Multi-Drop-Verbindung muss der Verbindungsstecker für die T-Verzweigung extra
vorbereitet werden.
Verwenden Sie als Kommunikationskabel das DeviceNet-Spezialkabel.
Vergewissern Sie sich, dass die speziellen DeviceNet-Abschlusswiderstände an beiden
Kabelenden angeschlossen werden.

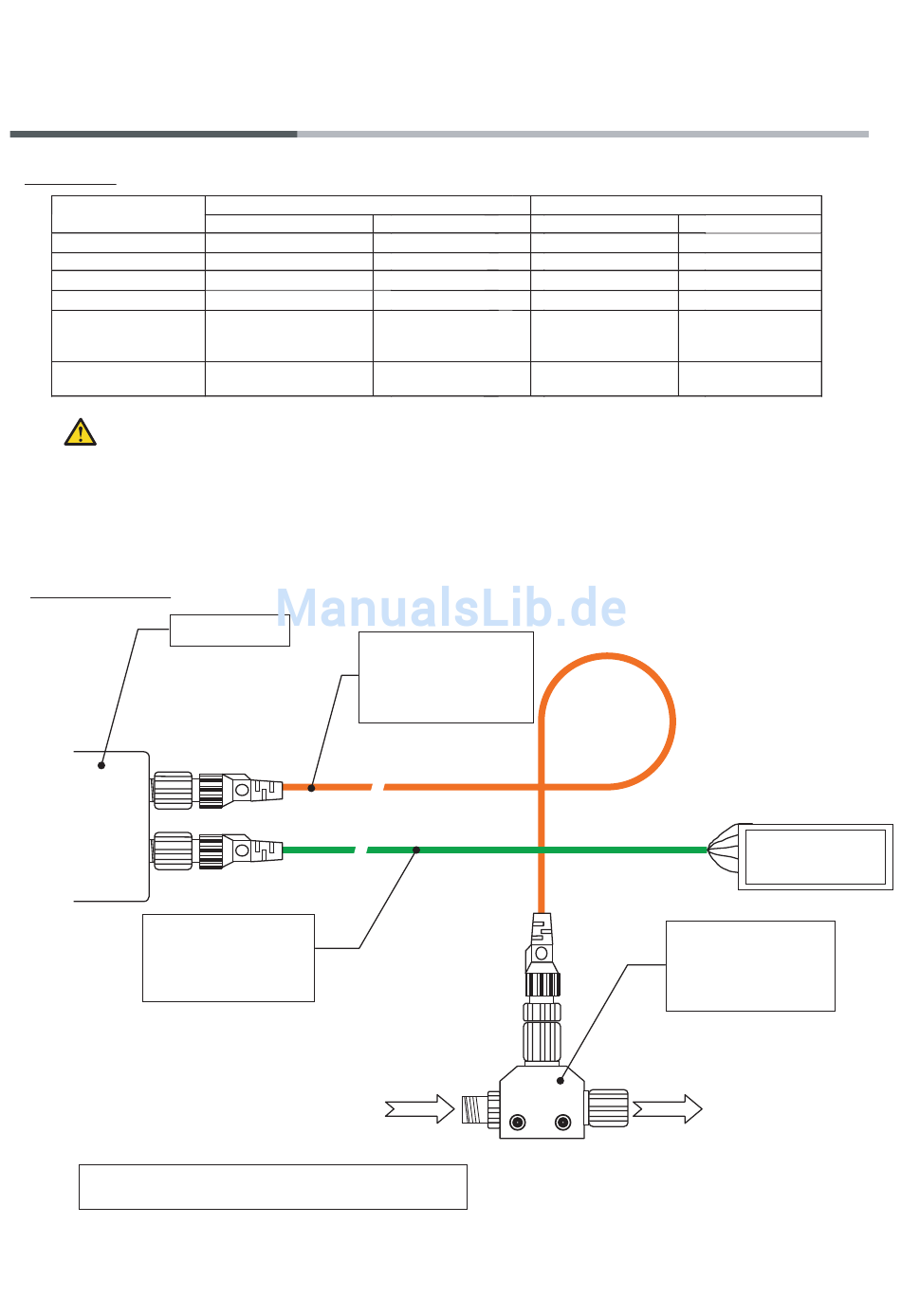

Anschlussbeispiel
EX250-SDN1
BUS
PWR
W
:TURCK
766-79-4450-[ ][ ]-05
:Franz Binder
SMC liefert hierzu keine Katalog-Details.
Wenden Sie sich bitte an den jeweiligen Hersteller.
D i c k e s K a b e l
Kommunikationssignal
2
0,82 mm
.
Blau, Weiß
120 ohm ± 10% (1MHz)
1,36 ns / ft (max)
0,13 db / 100 ft @ 125 KHz (max)
0,25 db / 100 ft @ 500 KHz (max)
0,36 db / 100 ft @ 1,00 MHz (max)
6,9 ohm / 1000 ft (max)
DCA1-5CN[ ][ ]W1
:OMRON
RSC RKC 57X-[ ]M
:Interlink BT
DEVICE oder
Master-SPS
Spannungsversorgung Kommunikationssignal Spannungsversorgung
2
1,65 mm
Rot, Schwarz
120 ohm ± 10% (1MHz)
――
1,36 ns / ft (max)
――
0,29 db / 100 ft @ 125 KHz (max)
0,50 db / 100 ft @ 500 KHz (max)
――
0,70 db / 100 ft @ 1,00 MHz (max)
3,6 ohm / 1000 ft (max)
28 ohm / 1000 ft (max)
- 7 -
D ü n n e s K a b e l
2
0,20 mm
0,33 mm
Blau, Weiß
Rot, Schwarz
17,5 ohm / 1000 ft
DCN2-1
:OMRON
RSM FKM RKM 57
:Interlink BT
DEVICE oder
Abschlusswiderstand
DRS2-1:OMRON
RSM 57-TR2 (für dicke Kabel)
RSE 57-TR2 (für dünne Kabel)
:Interlink BT
2
――
――
――
(max)
DC PS oder
Anschlußklemme
Nr. EX## - OME0003DE -B
