Position des DIP-Schalters
Achtung
1.Standardwerte für Adresse und Baudrate.
Knotenadresse und Baudrate sind standardmäßig bzw. bei Lieferung
entweder im H/W- oder im S/W-Modus auf 63, 125 kbps gesetzt.
2.Im S/W-Modus bleiben Adressen- und Baudrateneinstellungen selbst
nach Abschalten der Spannungsversorgung gespeichert.
3.Im H/W-Modus werden die Adressen- und Baudrateneinstellungen des S/W-Modus
nach Abschalten und erneutem Einschalten der Spannungsversorgung gelöscht.
Adressen und Baudraten können durch Einstellen des Schalters SW1 erneut
justiert werden.
Beispiel
S/W-Modus
Adresse : 63
Baudrate : 125kbps
4.Der Ausgang bei unterbrochener Kommunikation ist ab Werk auf 0 gesetzt
(Löschmodus für alle Ausgänge). Die Einstellung der einzelnen Ausgänge nach
Kommunikationsabbruch kann geändert werden. In diesem Fall werden die
Einstellungen SW 1 - 9 ungültig.

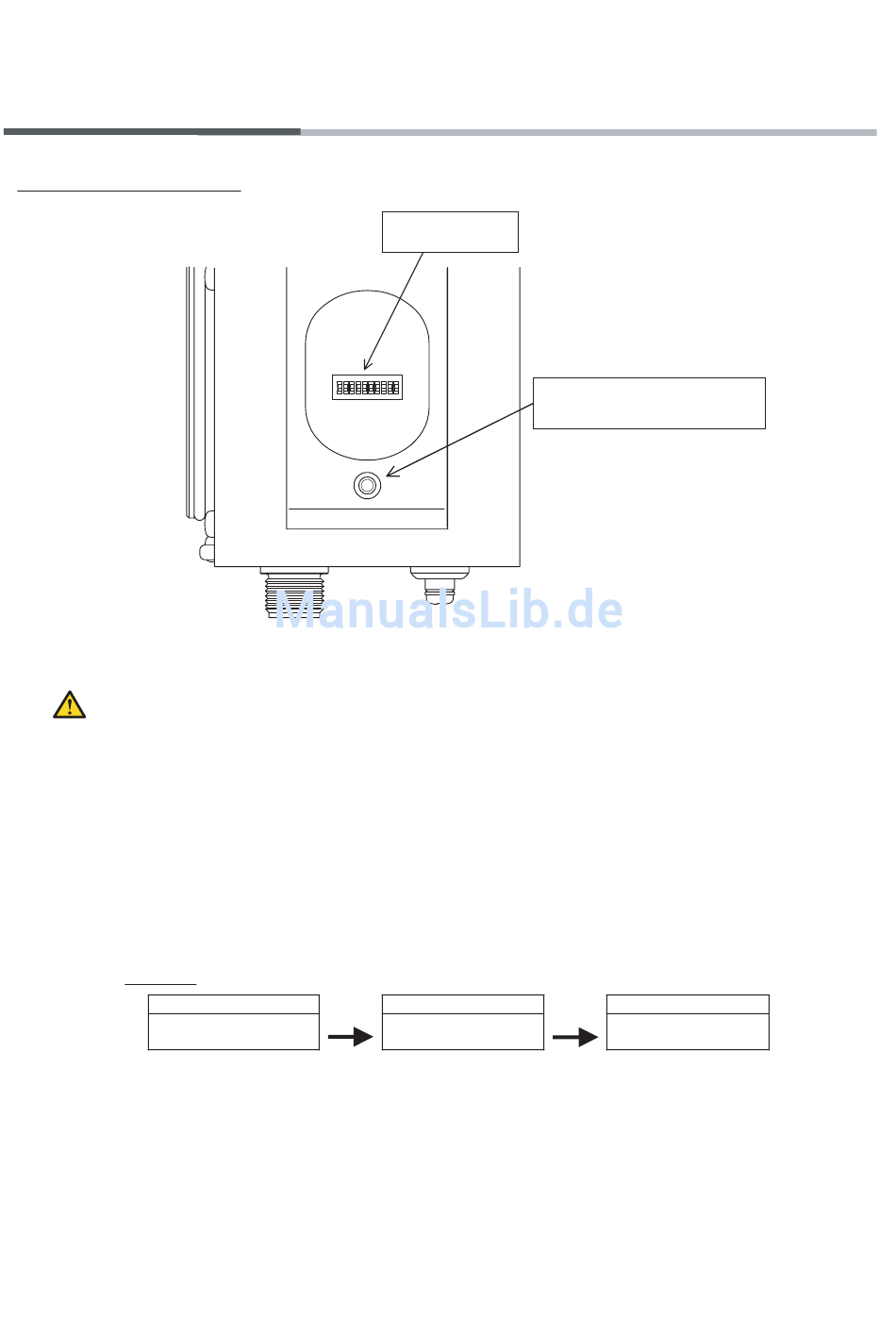

DIP-Schalter
SW1
H/W-Modus
Adresse : 0
Baudrate : 500kbps
- 13 -
M3 Senkkopfschraube
Anzugsdrehmoment: 0,6 Nm
S/W-Modus
/
Adresse : 0
Baudrate : 500kbps
Nr. EX## - OME0003DE -B
