Instandhaltung
Hinzufügen eines Eingangsblocks
1.Die Schrauben aus der Endplatte entfernen.
2.Die beiliegenden Zuganker montieren.
3.Den zusätzlichen Eingangsblock anschließen.
4.Die Blindplatte aufsetzen und die abgenommenen Schrauben mit dem angegebenen
Anzugsdrehmoment festziehen. (0,6 N m)
Austauschen der SI-Einheit
1.Die Schrauben aus der Endplatte entfernen und die Anschlüsse aller Einheiten lösen.
2.Die alte SI-Einheit durch eine neue ersetzen. (Die Zuganker müssen dafür nicht entfernt werden.)
3.Die Endplatte aufsetzen und die abgenommenen Schrauben mit dem angegebenen
Anzugsdrehmoment festziehen. (0,6 N m)
Sicherheitshinweise für die Instandhaltung
(1) Alle Spannungsversorgungen müssen ausgeschaltet sein.
(2) Es dürfen sich keine Fremdkörper in den Einheiten befinden.
(3) Die Dichtung muss korrekt ausgerichtet sein.
(4) Das Anzugsdrehmoment muss den technischen Daten entsprechen.
Bei Nichtbeachtung dieser Punkte kann die Trägerplatte brechen oder Flüssigkeit und Staub in
die Einheiten eindringen.

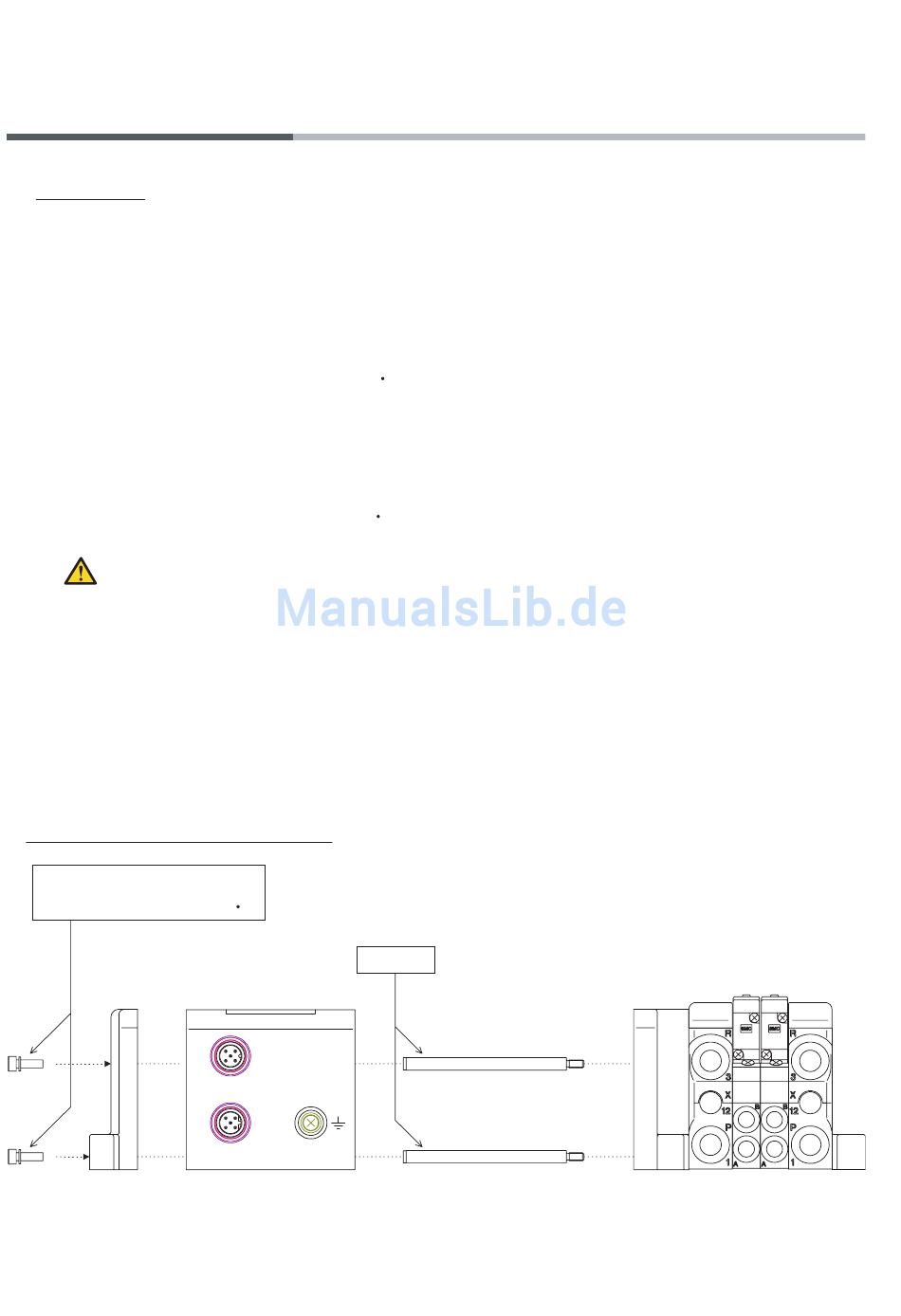

Montage und Demontage der Einheit
M3 Sechskantschraube
Anzugsdrehmoment: 0.6N m
Endplatte
Zuganker
BUS
PWR
SI-Einheit
- 11 -
Magnetventileinheit
Nr. EX## - OME0003DE -B
