LSC20
8 Identifikation
Installation des Sensorkopfes
Ausrichtung und Toleranzen der Sensormontage
Achse Toleranz
X Bewegungsrichtung
Y ± 0.20 mm
Z ± 0.15 mm
0 ± 1.0°
X
0 ± 1.0°
Y
0 ± 2.0°
Z
Installieren Sie den Sensor mit einem Schlüssel und M3-Schrauben. Ver-
gewissern Sie sich anhand der Zeichnung, dass der Sensor bezüglich des
Bandes richtig ausgerichtet ist.
Prüfen Sie den Band-Sensor-Abstand
Entnehmen Sie der Zeichnung des LSC20 die genauen Maße. Stellen Sie
mittels Abstandslehre fest, ob der Abstand der Höhe Z zwischen der unte-
ren Fläche des Sensors und der gesamten oberen Fläche des Bandes 1,00
mm beträgt.

Installationsschritte

1. Lösen Sie den Sensor in der Z-Achse
2. Legen Sie ein Einstellplättchen zwischen das Unterteil des Sensorkop-
fes und das Oberteil der Skala und drücken Sie sie in die Z-Achse. Das
Einstellplättchen kann entweder parallel oder senkrecht zur Skala ein-
gefügt werden. Das Einstellplättchen hat Aussparungen, die die Über-
wachung des Signalpegels während der Sensormontage ermöglichen
Abb. 4.
3. Ziehen Sie den Sensor in der Z-Achse an
4. Entfernen Sie das Einstellplättchen vorsichtig durch Wegdrehen von
der Skala am Griff des Einstellplättchens
LSC20 · Datum 08.07.2014 · Art. Nr. 87296 · Änd. Stand 012/14
O
z
X
Z

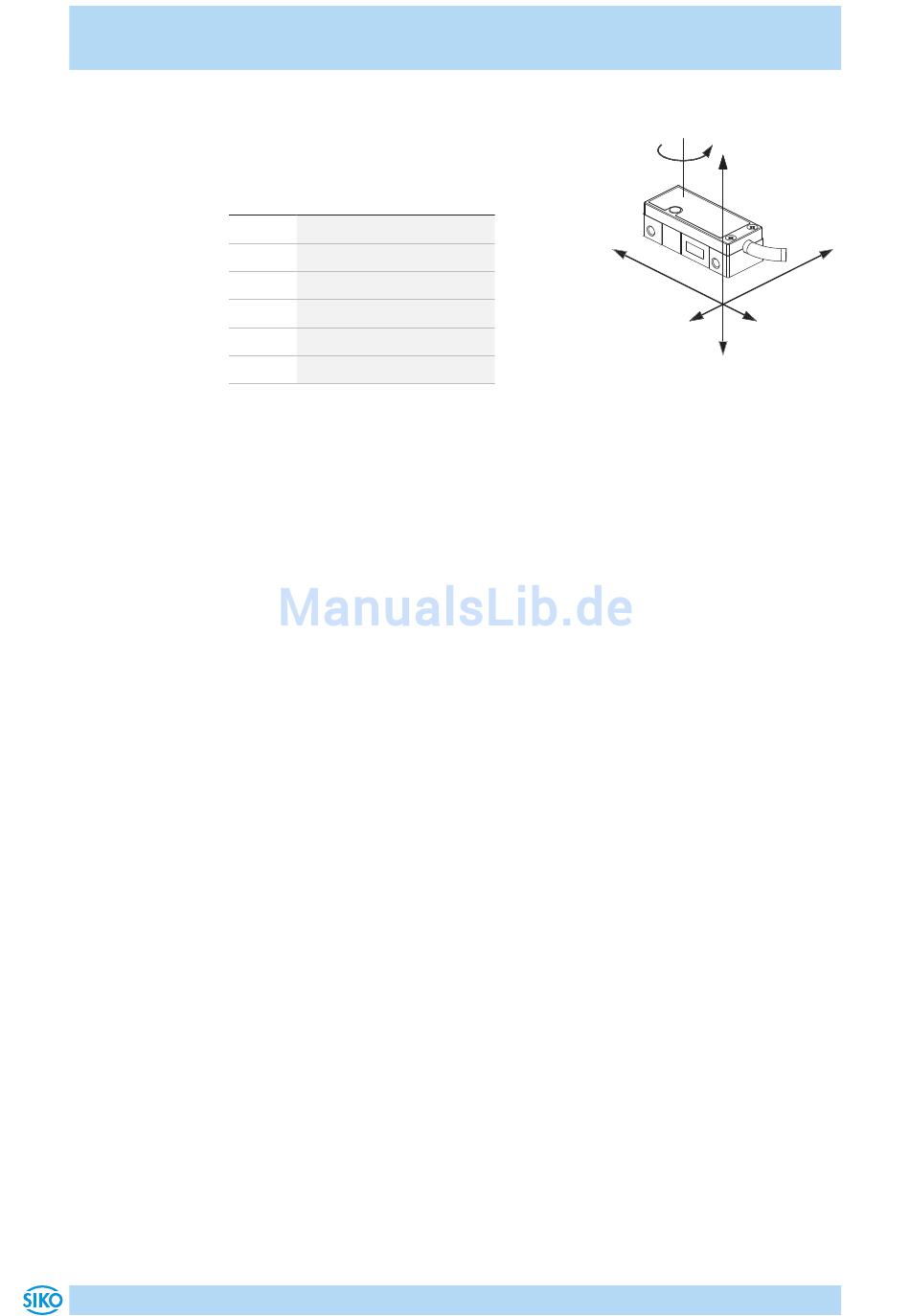

Abb. 2: Achsen Diagramm
Abb. 3
Abb. 5.
Abb. 6.
Deutsch
Y
