4. Kalibrierung der linken Begrenzung: Bewegen Sie den Sensor auf der
Skala in den Bereich der linken Begrenzung, wenn die Signalpegel-
und Referenz/Limit-LED blau leuchtet. Drücken Sie anschliessend die
Taste Cal. Die Referenz-/Limit-LED wechselt zu rot. (Die linke Begren-
zung ist damit kalibriert und die rechte Grenze ist bereit zur Kalibrie-
rung.)
5. Kalibrierung der rechten Begrenzung: Bewegen Sie den Sensor auf
der Skala in den Bereich der rechten Begrenzung, wenn die Signalpe-
gel-LED blau und die Referenz/Limit-LED rot leuchtet. Drücken Sie
anschliessend die Taste Cal. (Die rechte Begrenzung ist damit kali-
briert.) Die Signalpegel- und Referenz/Limit-LED blinken 5 Mal
schnell grün und zeigen damit an, dass die Kalibrierung abgeschlos-
sen ist.
` Um einen Schritt zu überspringen drücken und halten Sie die Taste Cal
2 Sekunden lang, bis die LEDs ihre Farbe wechseln und lassen Sie die
Taste dann los.
Signalpegel-LED
Referenz/Limit-LED

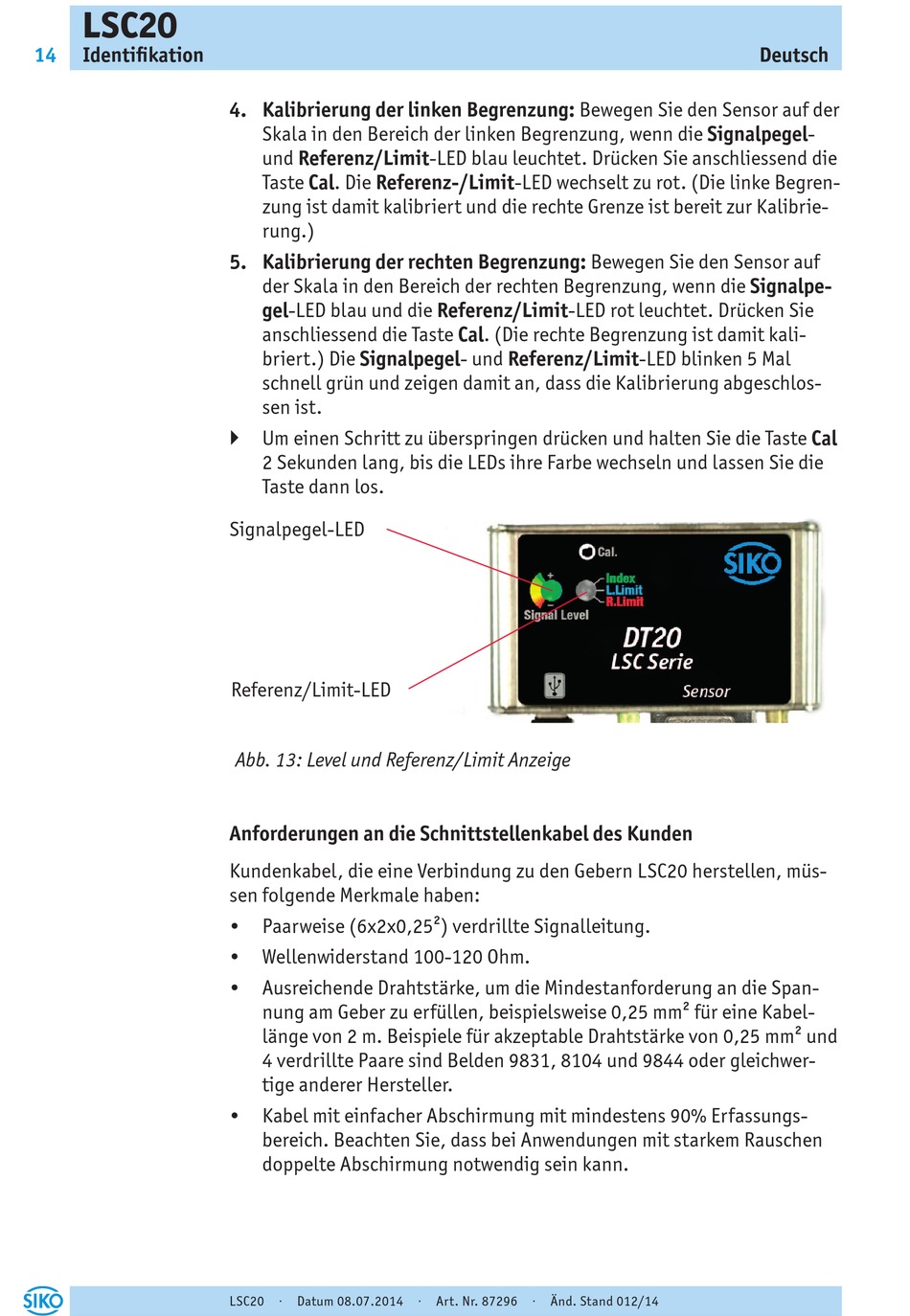

Abb. 13: Level und Referenz/Limit Anzeige
Anforderungen an die Schnittstellenkabel des Kunden
Kundenkabel, die eine Verbindung zu den Gebern LSC20 herstellen, müs-
sen folgende Merkmale haben:
• Paarweise (6x2x0,25²) verdrillte Signalleitung.
• Wellenwiderstand 100-120 Ohm.
• Ausreichende Drahtstärke, um die Mindestanforderung an die Span-
nung am Geber zu erfüllen, beispielsweise 0,25 mm² für eine Kabel-
länge von 2 m. Beispiele für akzeptable Drahtstärke von 0,25 mm² und
4 verdrillte Paare sind Belden 9831, 8104 und 9844 oder gleichwer-
tige anderer Hersteller.
• Kabel mit einfacher Abschirmung mit mindestens 90% Erfassungs-
bereich. Beachten Sie, dass bei Anwendungen mit starkem Rauschen
doppelte Abschirmung notwendig sein kann.
