LSC20
Identifikation
` Tauschen Sie den Sensor nicht aus, solange das Gerät unter Spannung
` Verwenden Sie das Gerät nicht für Anwendungen mit starker Ver-
Für die Geberinstallation benötigte Gegenstände
• Sechskantschlüssel (M3)
• Abstandslehre
• Diagnosetool DT20 mit Software
Lieferumfang:
• Abstandslehre (wird mit jedem Sensor geliefert)
Optional:
• Sensoradapter für die Installation in Industrienorm-Montagelöcher
• Diagnosetool DT20 mit Software
Sensormontagewinkel
Sensor Befestigungsschlitze
Sensormitte auf Referenzmarke

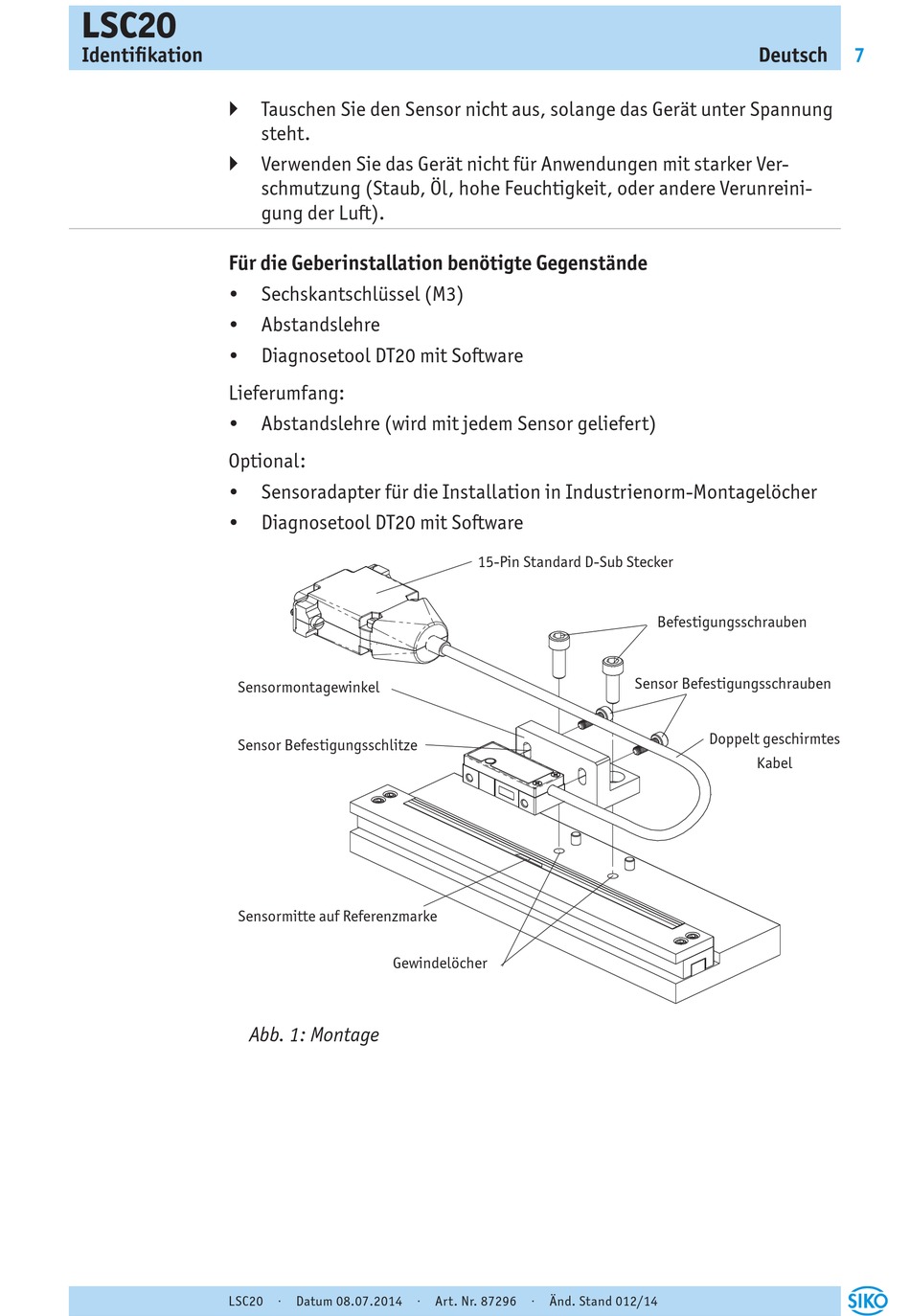

Abb. 1: Montage
