Siko LS100 - SA07 Originalmontageanleitung

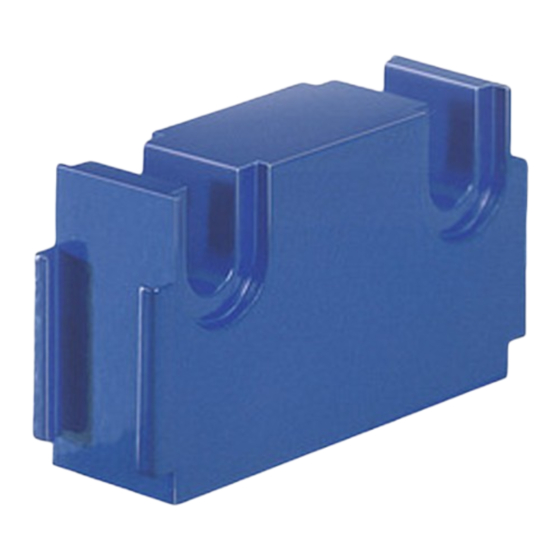

Magnetsensor
Verwandte Anleitungen für Siko LS100 - SA07
Inhaltszusammenfassung für Siko LS100 - SA07
- Seite 1 LS100 - SA07 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 12 232/18...
-
Seite 2: Inhaltsverzeichnis
4 Installation 4.1 Mechanische Montage 4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... -
Seite 3: Dokumentation
Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... -
Seite 5: Identifikation
` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... -
Seite 6: Montage Magnetband
Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... - Seite 7 Magnetband vollständig darin eingebettet ist. Abb. 3: Magnetband von vorne Abb. 2: Magnetband ange- verschraubt schrägt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18...
-
Seite 8: Montage Magnetsensor
Potentialausgleich muss großflächig (niederimpedant) erfolgen. ` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun- gen zu überprüfen. ` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue- rung) einschalten. LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... -
Seite 9: Inbetriebnahme
• Der Magnetsensor ist nicht, oder nicht korrekt angeschlossen (Anschlussbelegung Kapitel 4.4). • Die Abstandstoleranzen wurde nicht über die gesamte Messstrecke eingehalten (siehe Abb. • Kabelunterbrechung/Abtrennung durch scharfe Kanten/Quetschung. LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... -
Seite 10: Transport, Lagerung, Wartung Und Entsorgung
8 Technische Daten Mechanische Daten Ergänzung Gehäuse Aluminium blau Leseabstand Sensor/ 0.1 … 0.4 mm über gesamte Messlänge, ohne Band Abdeckband Kabelmantel 6-adrig ø5.1 mm -0.2 LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18... - Seite 11 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP67 EN 60529 Schockfestigkeit 2000 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit 200 m/s , 50 Hz … 2 kHz EN 60068-2-6 LS100 - SA07 · Datum 10.09.2018 · Art. Nr. 84299 · Änd. Stand 232/18...
- Seite 22 LS100 - SA07...
- Seite 23 LS100 - SA07...
- Seite 24 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
