Verwandte Anleitungen für Siko LEC160
Inhaltszusammenfassung für Siko LEC160

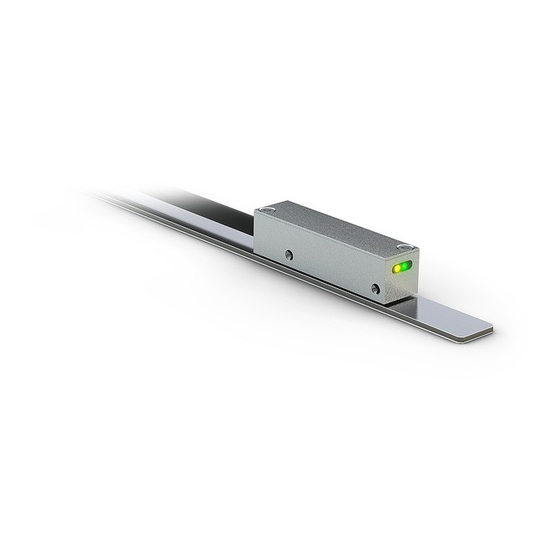

- Seite 1 LEC160 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 16 94/19...
-
Seite 2: Inhaltsverzeichnis
4.4 Elektrische Installation 5 Inbetriebnahme 6 Verfahrgeschwindigkeiten (m/s) nur digital 7 Ausgangssignale 7.1 Signalfolge 8 Fehlerbehandlung 9 Transport, Lagerung, Wartung und Entsorgung 10 Zubehör 10.1 Flexible Referenzmarke 11 Technische Daten LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 5: Identifikation
` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 6: Montage Magnetband
Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwendet werden). LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... - Seite 7 Magnetband vollständig darin eingebettet ist. Abb. 3: Magnetband von vorne Abb. 2: Magnetband verschraubt angeschrägt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19...
-
Seite 8: Montage Magnetsensor
Referenzpunktlage zur Mag- netbandbedruckung MBxxxx GEK WT RP NNNNNN flexible Referenzmarke, kun- denseitig montiert (siehe Kapitel 10) Abb. 6: Definition der Zählrichtung mit Magnetband und Montage Sensor/Magnetband, Abstandsmaße, Toleranzen LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 9: Elektrische Installation
` Die maximale Länge des Anschlusskabels zwischen Sensor und Nach- ACHTUNG folgeelektronik beachten. ` Bei eigenständiger Verlängerung des Kabels ist ein Spannungsabfall zu beachten. ` Verzinnte Litzen nicht in Verbindung mit Schraubklemmverbindungen einsetzen. LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 10: Inbetriebnahme
Einschalten der Betriebsspannung in Betrieb genommen werden. Das Gerät initialisiert sich selbstständig nach dem Einschalten. Beim Verfahren des Magnetsensors über das Magnetband blinken die Leuchtdioden nach folgendem Schema: LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 11: Verfahrgeschwindigkeiten (M/S) Nur Digital
3.20 1.60 0.80 25.00 20.00 16.00 8.00 4.00 2.00 25.00 25.00 25.00 16.00 8.00 4.00 Pulsabstand (μs) 0.10 0.20 0.25 0.50 1.00 2.00 Zählfrequenz (kHz) 2500 1250 1000 LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 12: Ausgangssignale
Das Abdeckband darf nicht magnetisierbar sein. • Der Magnetsensor ist nicht, oder nicht korrekt angeschlossen (Anschlussbelegung Kapitel 4.4). • Die Abstandstoleranzen wurde nicht über die gesamte Messstrecke Abb. eingehalten (siehe LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 13: Transport, Lagerung, Wartung Und Entsorgung
Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. 10 Zubehör (nicht im Lieferumfang enthalten) 10.1 Flexible Referenzmarke • Zubehör SIKO Art. Nr. "89976" (gemäß Kurzanleitung Art. Nr. 88556). LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... -
Seite 14: Technische Daten
Echtzeitanforderung geschwindigkeitsproportio- nale Signalausgabe Anschlussart offenes Kabelende Elektrische Daten Ergänzung Ausgangsschaltung LD Betriebsspannung 5 V DC ±5 % Stromaufnahme <50 mA unbelastet <120 mA belastet Statusanzeige 2 LEDs (gelb, grün) Ausgangsschaltung LD (RS422) LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19... - Seite 15 EN 60529 Schockfestigkeit ≤500 m/s , 11 ms EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks Vibrationsfestigkeit ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 Achsen, je 10 Zyklen LEC160 · Datum 14.05.2019 · Art. Nr. 89973 · Änd. Stand 94/19...
- Seite 30 LEC160...
- Seite 31 LEC160...
- Seite 32 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko-global.com Internet www.siko-global.com Service support@siko-global.com...
