LSC20
10
Identifikation
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
3.2 Elektrische Installation
Zerstörung von Geräteteilen und Verlust der Regelungskontrolle
` Alle Anschlussleitungen für den Sensor müssen geschirmt sein.
` Unter Spannung stehende Anschlüsse nicht trennen oder schließen.
` Verdrahtungsarbeiten nur im spannungslosen Zustand durchführen.
` Prüfen Sie vor dem Einschalten alle Netz- und Steckverbindungen.
` Schalten Sie die Betriebsspannung zusammen mit der Folgeelektronik
(z.B. Steuerteil) ein.
Grundsätzlich sind alle Anschlüsse gegen äußere Störeinflüsse geschützt.
Halten Sie bei der Montage des Systems einen größtmöglichen Abstand zu
störbelasteten Leitungen ein. Installieren Sie gegebenenfalls weitere Ein-
richtungen wie Abschirmungen oder Metallgehäuse.
Überschreiten Sie beim Verbinden von Sensor und Folgeelektronik nicht
die höchstzulässige Kabellänge.
Verzinnte Litzen dürfen nicht mit Schraub-/Klemmverbindungen kombi-
niert werden.
Sensorausrichtung mittels Diagnose Tool DT20
DT Diagnose Tool
TS20 Optisches Band

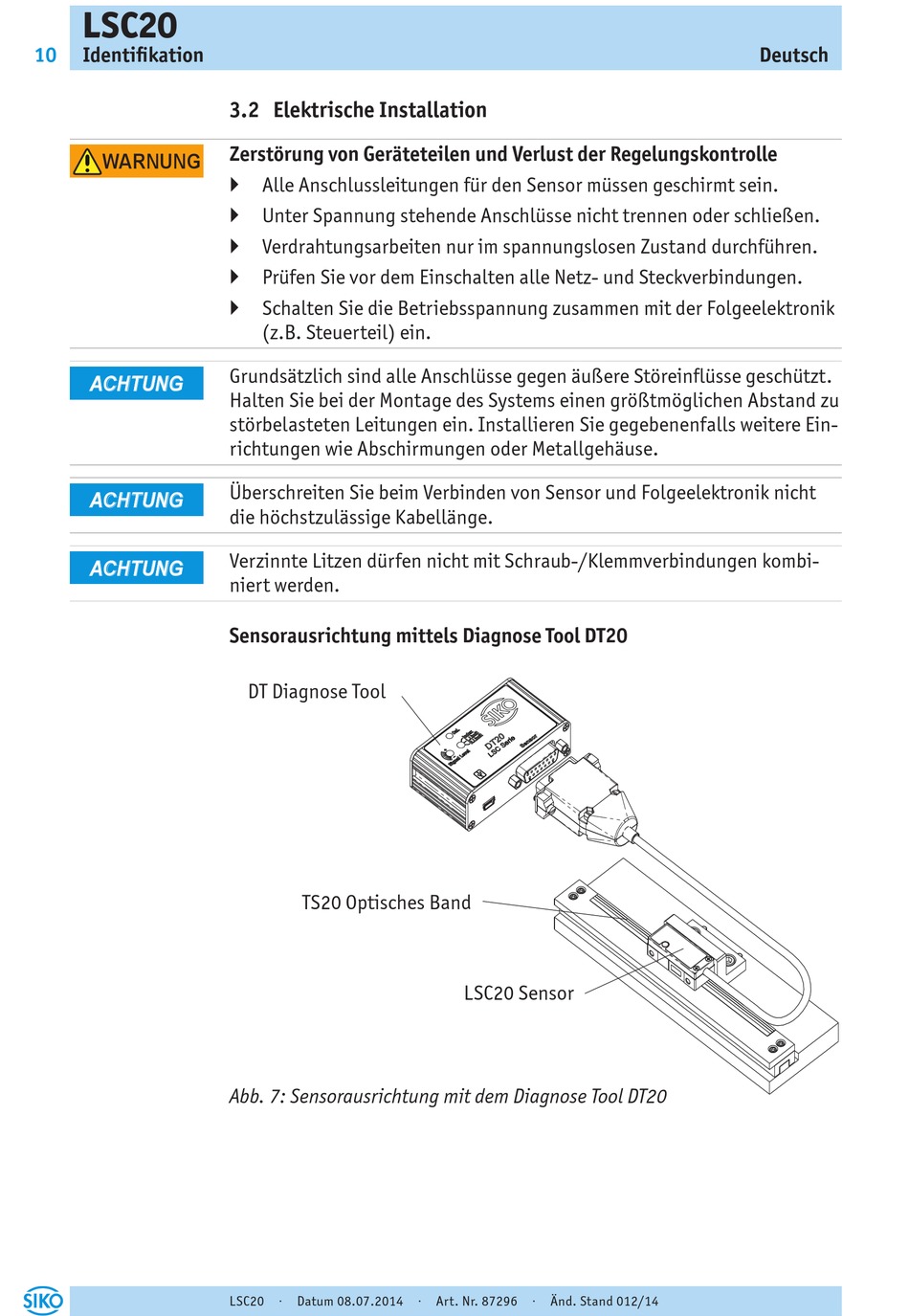

Abb. 7: Sensorausrichtung mit dem Diagnose Tool DT20
LSC20 · Datum 08.07.2014 · Art. Nr. 87296 · Änd. Stand 012/14
LSC20 Sensor
Deutsch
