LSC20
Identifikation

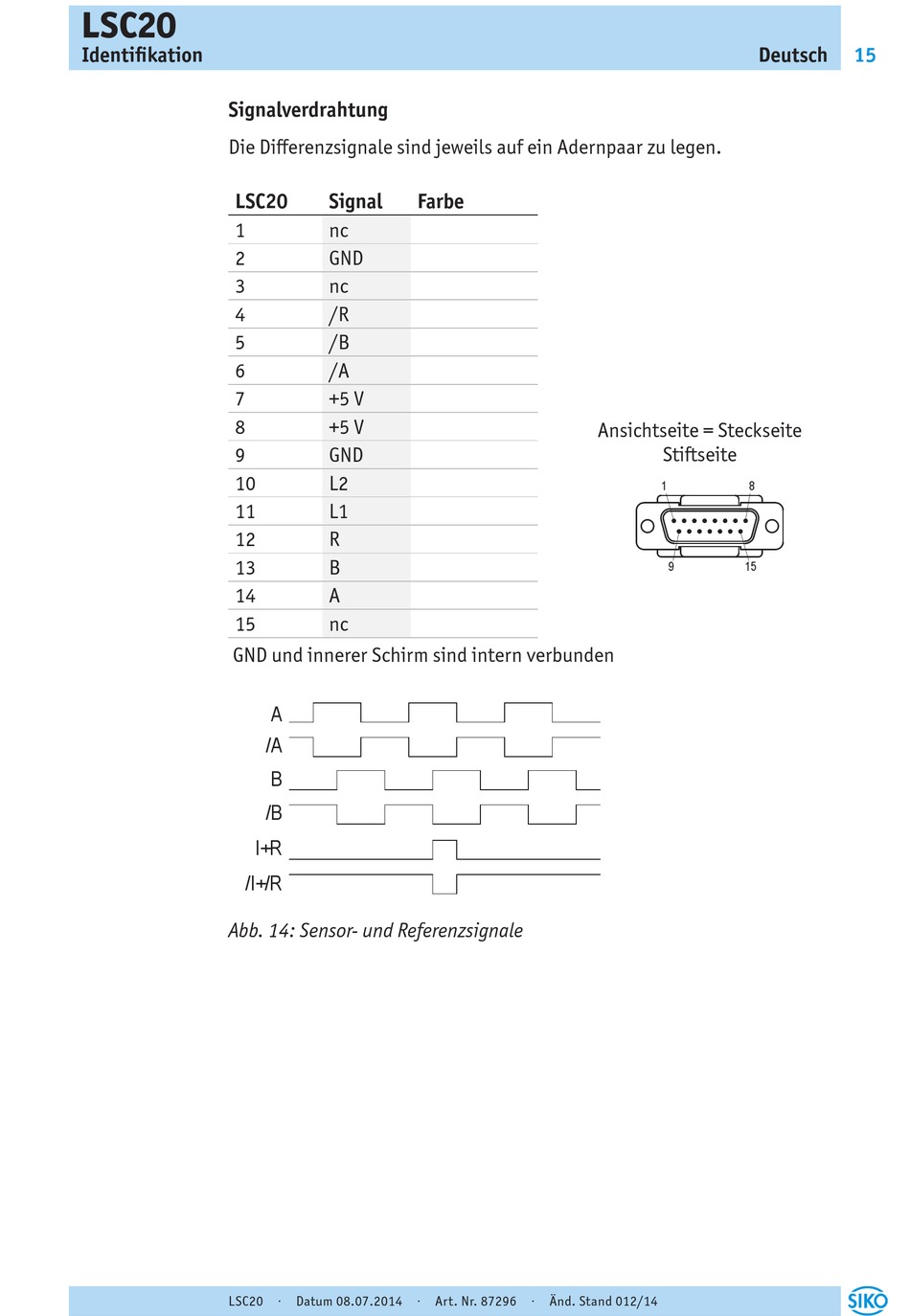

Signalverdrahtung

Die Differenzsignale sind jeweils auf ein Adernpaar zu legen.
LSC20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
GND und innerer Schirm sind intern verbunden

Abb. 14: Sensor- und Referenzsignale
LSC20 · Datum 08.07.2014 · Art. Nr. 87296 · Änd. Stand 012/14
Signal Farbe
nc
GND
nc
/R
/B
/A
+5 V
+5 V
GND
L2
L1
R
B
A
nc





Deutsch
Ansichtseite = Steckseite
Stiftseite
 
 
