LSC20
Identifikation
Erdung
Der Schlitten auf dem der Sensorkopf montiert wird, muß geerdet sein.
ACHTUNG
Innere Abschirmung: Von der äußeren Abschirmung, dem Sensorgehäuse und dem
Steckergehäuse isoliert. Intern mit GND der Versorgung verbunden.
Elektrisch leitfähige
mechanische Verbindung

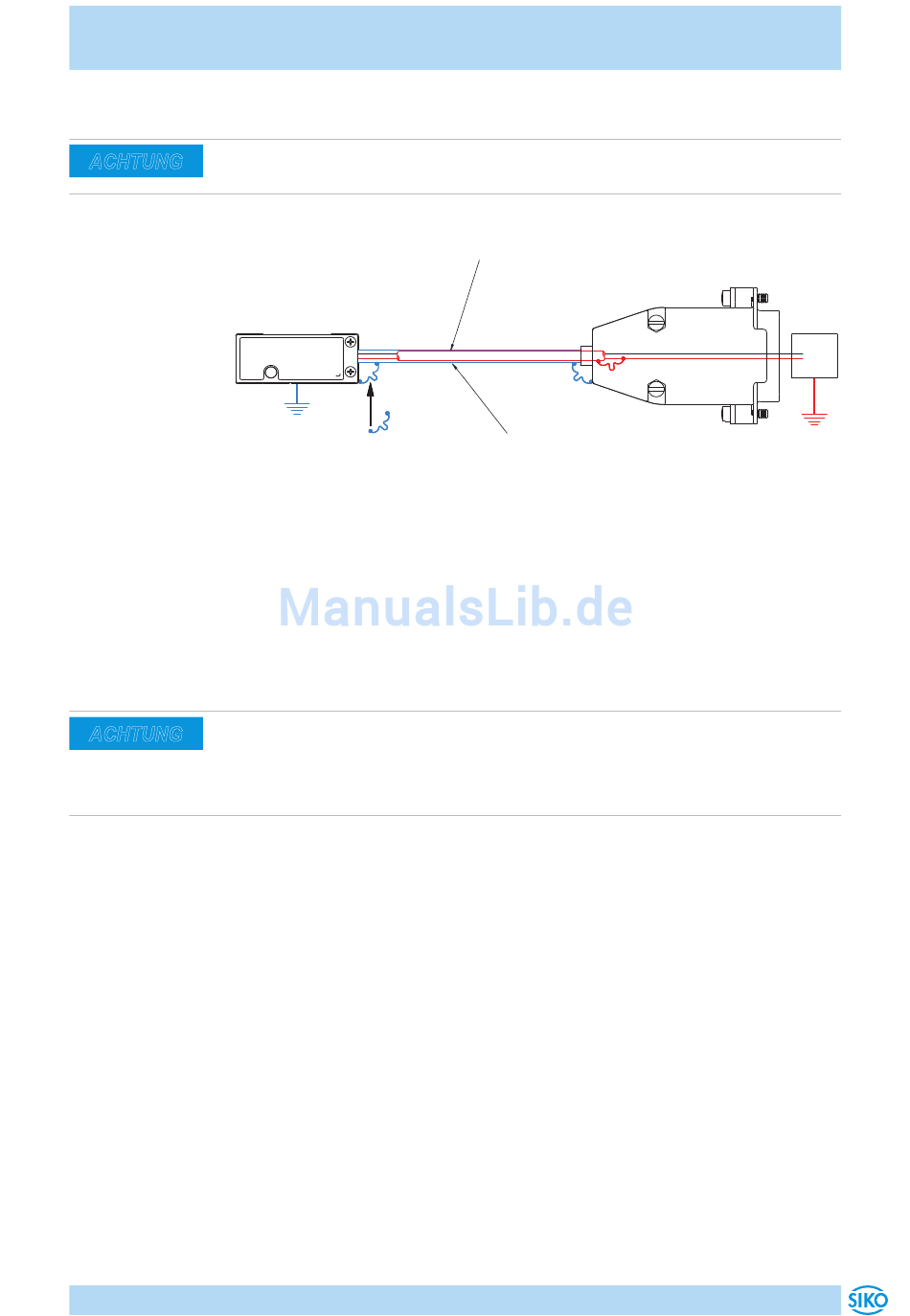

Abb. 18: Sensor mit gutem elektrischem Kontakt zu gut geerdeter Fläche
montiert (bevorzugt)

3.3 Softwareinstallation

Achten Sie darauf, dass das Diagnosetool während der Softwareinstalla-
ACHTUNG
tion nicht in den USB-Port des Computers eingesteckt ist. Das Diagno-
setool muss nach der Softwareinstallation verbunden werden, damit der
USB-Treiber korrekt geladen wird.
Legen Sie die CD in das Laufwerk ein. Die Installation sollte automatisch
starten und die Software des Diagnosetools in das Verzeichnis C:\Program
Files\SIKO\Diagnostic Tool laden. Wenn es nicht automatisch startet,
suchen und starten Sie von der CD setup.exe zum Installieren der Soft-
ware. Wenn Sie die Software auf einen 64-Bit-Rechner installieren, selek-
tieren Sie die setup.exe im Ordner x64.
Den USB-Treiber installieren
Windows 2000:
1. Verbinden Sie den Host-Computer und das Diagnosetool / Sensor mit
2. Nach dem Einschalten der Elektronik teilt Ihnen Windows "Neue Hard-
3. Wählen Sie "Suche passenden Treiber für mein Geräte (empfohlen)"
LSC20 · Datum 08.07.2014 · Art. Nr. 87296 · Änd. Stand 012/14
dem USB-Kabel
ware gefunden" mit. Drücken Sie dann die "Weiter"-Taste.
und drücken Sie die Taste "Weiter".
Verbunden mit Sensor
und Steckergehäuse
Deutsch 17
Stromversorgung
5 V
0 V
