AUFBAUANLEITUNG

TM AM VORGESEHENEN TRAININGSPLATZ AUFZUBAUEN.

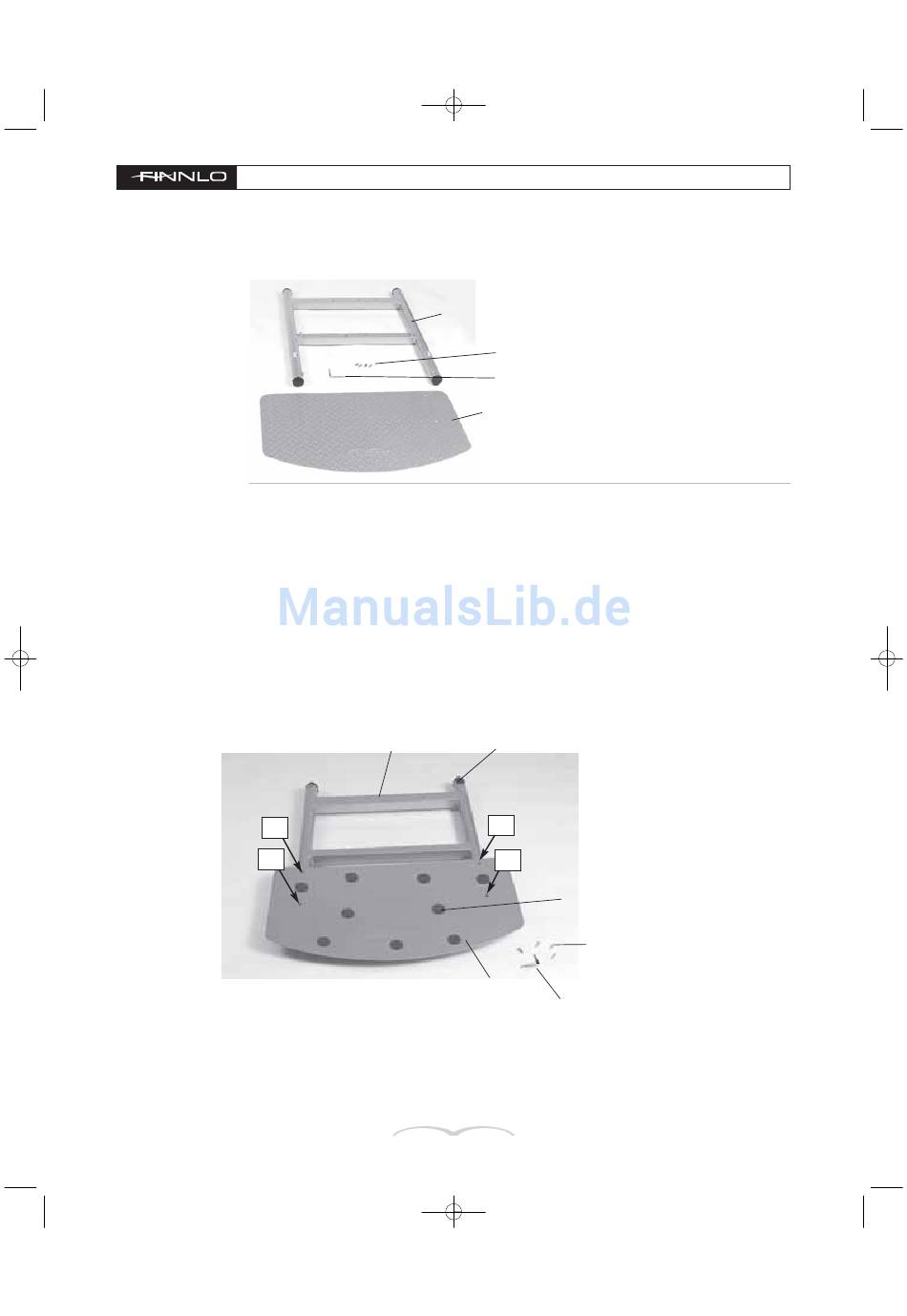

SCHRITT 1 - Zusammenbau des Hauptrahmens
a.
Drehen Sie den Hauptrahmen mit den Warnschildern nach unten.
b.
Positionieren Sie die Bodenplatte auf dem Hauptrahmen und
vergewissern Sie sich, dass die gebogene Seite der Bodenplatte
nach aussen zeigt.
c.
Die Bodenplatte und den Hauptrahmen ausrichten und mit den 4
Schrauben befestigen.
Drehen Sie den zusammengebauten Hauptrahmen nach oben
(Warnschilder nach oben).
zusammengebauter
Hauptrahmen
1c
1c
Hauptrahmen
4 Innensechskantschrauben (M8 x 25mm)
5mm Sechskantschlüssel
Bodenplatte
Transportrollen
1c
1c
Beläge
4 Innensechskantschrauben (M8 x 25mm)
Bodenplatte
5mm Sechskantschlüssel
