Wired M-Bus, Thermal Disconnect, Type Hc-003; Wireless M-Bus, Inputs (In-A, In-B), 868 Mhz, Type Hc-003; Wireless M-Bus, Outputs (Out-C, Out-D), 868 Mhz, Type Hc-003 - Kamstrup MULTICAL 603 Installations- Und Bedienungsanleitung

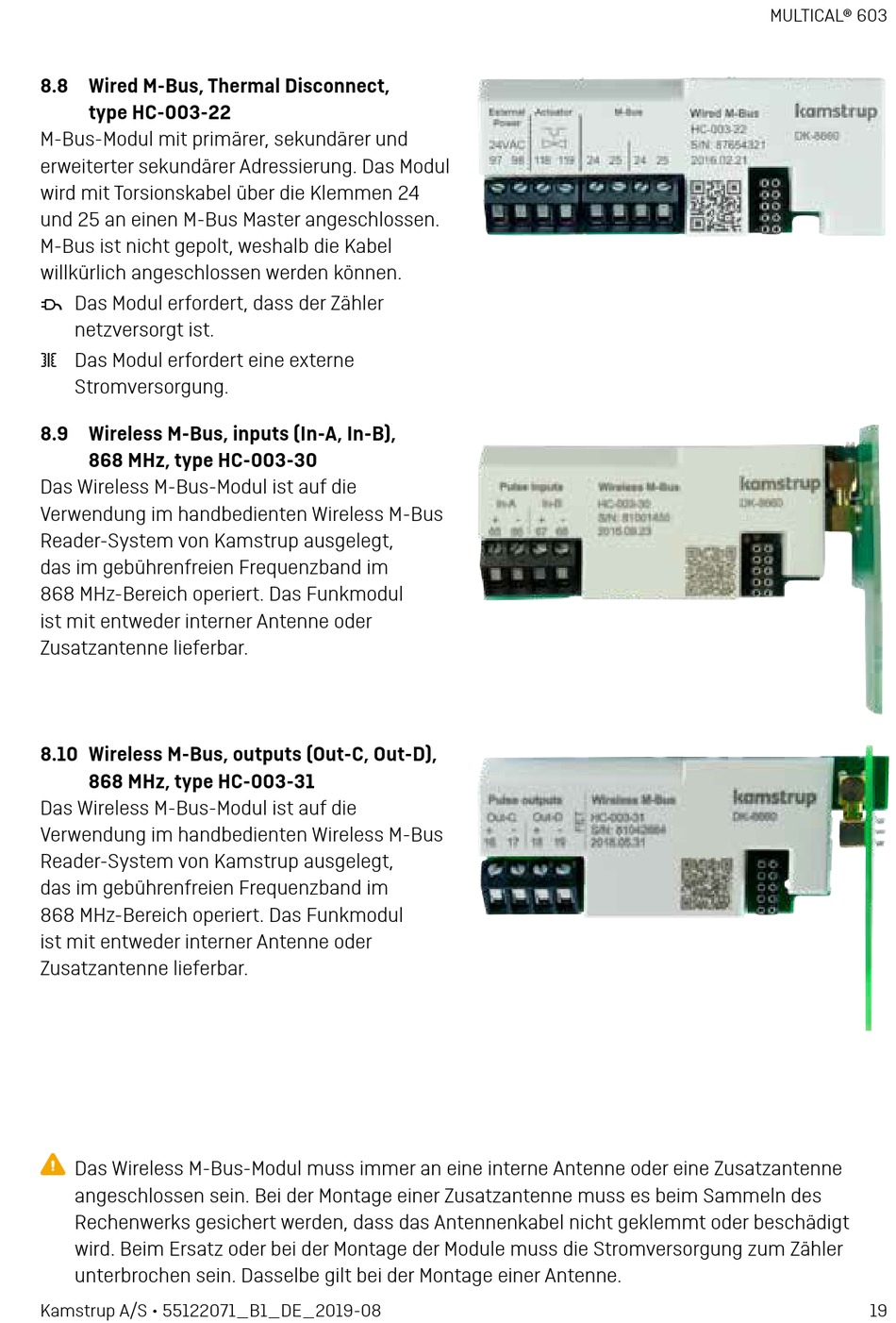

8.8 Wired M-Bus, Thermal Disconnect,
type HC-003-22
M-Bus-Modul mit primärer, sekundärer und
erweiterter sekundärer Adressierung. Das Modul
wird mit Torsionskabel über die Klemmen 24
und 25 an einen M-Bus Master angeschlossen.
M-Bus ist nicht gepolt, weshalb die Kabel
willkürlich angeschlossen werden können.
" Das Modul erfordert, dass der Zähler
netzversorgt ist.
# Das Modul erfordert eine externe
Stromversorgung.
8.9 Wireless M-Bus, inputs (In-A, In-B),
868 MHz, type HC-003-30
Das Wireless M-Bus-Modul ist auf die
Verwendung im handbedienten Wireless M-Bus
Reader-System von Kamstrup ausgelegt,
das im gebührenfreien Frequenzband im
868 MHz-Bereich operiert. Das Funkmodul
ist mit entweder interner Antenne oder
Zusatzantenne lieferbar.
8.10 Wireless M-Bus, outputs (Out-C, Out-D),
868 MHz, type HC-003-31
Das Wireless M-Bus-Modul ist auf die
Verwendung im handbedienten Wireless M-Bus
Reader-System von Kamstrup ausgelegt,
das im gebührenfreien Frequenzband im
868 MHz-Bereich operiert. Das Funkmodul
ist mit entweder interner Antenne oder
Zusatzantenne lieferbar.
'
Das Wireless M-Bus-Modul muss immer an eine interne Antenne oder eine Zusatzantenne
angeschlossen sein. Bei der Montage einer Zusatzantenne muss es beim Sammeln des
Rechenwerks gesichert werden, dass das Antennenkabel nicht geklemmt oder beschädigt
wird. Beim Ersatz oder bei der Montage der Module muss die Stromversorgung zum Zähler
unterbrochen sein. Dasselbe gilt bei der Montage einer Antenne.
Kamstrup A/S • 55122071_B1_DE_2019-08
MULTICAL® 603
19
