7 Informationscode

MULTICAL® überwacht ständig eine Reihe von wichtigen
Funktionen. Bei Fehlern im Messsystem oder während der
Installation erscheint in der Anzeige eine blinkende „INFO".
„INFO" blinkt, solange der Fehler besteht, unabhängig von der
gewählten Anzeige. „INFO" erlischt automatisch, wenn der Fehler
behoben ist. Zum Anzeigen aktueller Fehler in MULTICAL® ist es

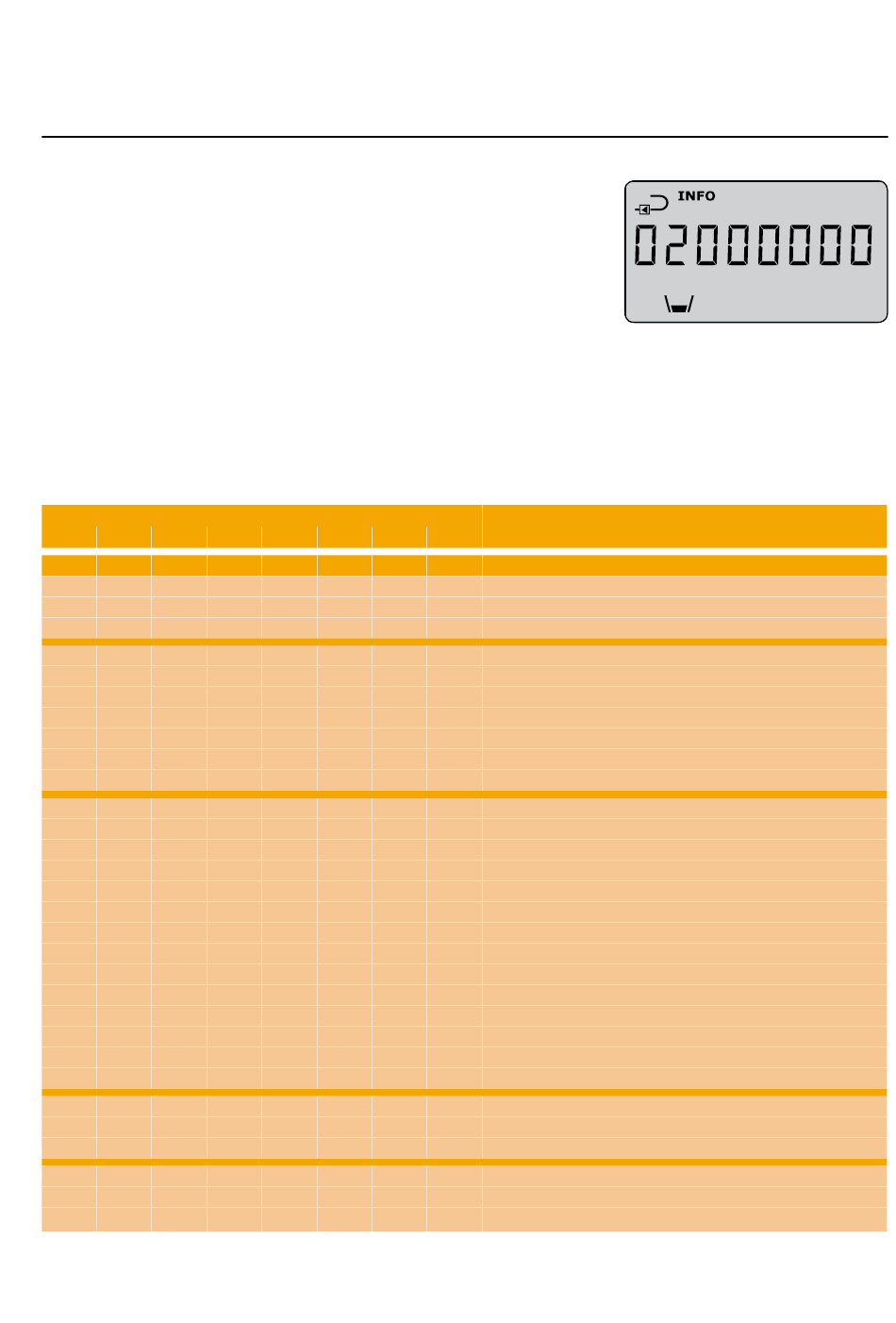

möglich, zur Anzeige mit dem Informationscode zu wechseln. In dieser Anzeige wird INFO ständig
angezeigt statt zu blinken. Die Anzeige des Informationscodes ist sowohl in der USER-Schleife als
auch in der TECH-Schleife verfügbar. Der Informationscode besteht aus 8 Ziffern, und jeder Teil des
Zählers hat eine eigene zugeordnete Ziffer zur Anzeige der relevanten Information. Zum Beispiel
werden alle Informationen betreffend den Temperatursensor t1 im Display als die zweite Ziffer von
links gezeigt.
1 2 3
Info t1 t2
1
2
9
1
1
2
2
9 9
Kamstrup A/S • 55122071_B1_DE_2019-08
Displayziffer
4 5 6
t3 V1 V2
1
2
1
1
2
2
3
3
4
4
6
6
7
7
8
8
7 8
In-A In-B
Keine Versorgungsspannung
Niedriges Batterieniveau
Externer Alarm (z.B. über KMP)
t1 über Messbereich oder ausgeschaltet
t2 über Messbereich oder ausgeschaltet
t3 über Messbereich oder ausgeschaltet
t1 unter Messbereich oder kurzgeschlossen
t2 unter Messbereich oder kurzgeschlossen
t3 unter Messbereich oder kurzgeschlossen
Ungültige Temperaturdifferenz (t1-t2)
V1 Kommunikationsfehler
V2 Kommunikationsfehler
V1 Falsche Impulszahl
V2, Falsche Impulszahl
V1 Luft
V2 Luft
V1 Falsche Durchflussrichtung
V2 Falsche Durchflussrichtung
V1 Erhöhter Durchfluss
V2 Erhöhter Durchfluss
Bruch, Wasser fließt aus dem System
Bruch, Wasser läuft in das System
Leckage, Wasser fließt aus dem System
Leckage, Wasser läuft in das System
7 Impulseingang A2 Leckage im System
8 Impulseingang A1 Leckage im System
9 Impulseingang A1/A2 Externer Alarm
7 Impulseingang B2 Leckage im System
8 Impulseingang B1 Leckage im System
9 Impulseingang B1/B2 Externer Alarm
