MULTICAL® 603
3.5 Installationen mit zwei ULTRAFLOW®
MULTICAL® ist in verschiedenen Anwendungen
mit zwei ULTRAFLOW® anwendbar, hierunter
z.B. Lecküberwachung und offenen Systemen.

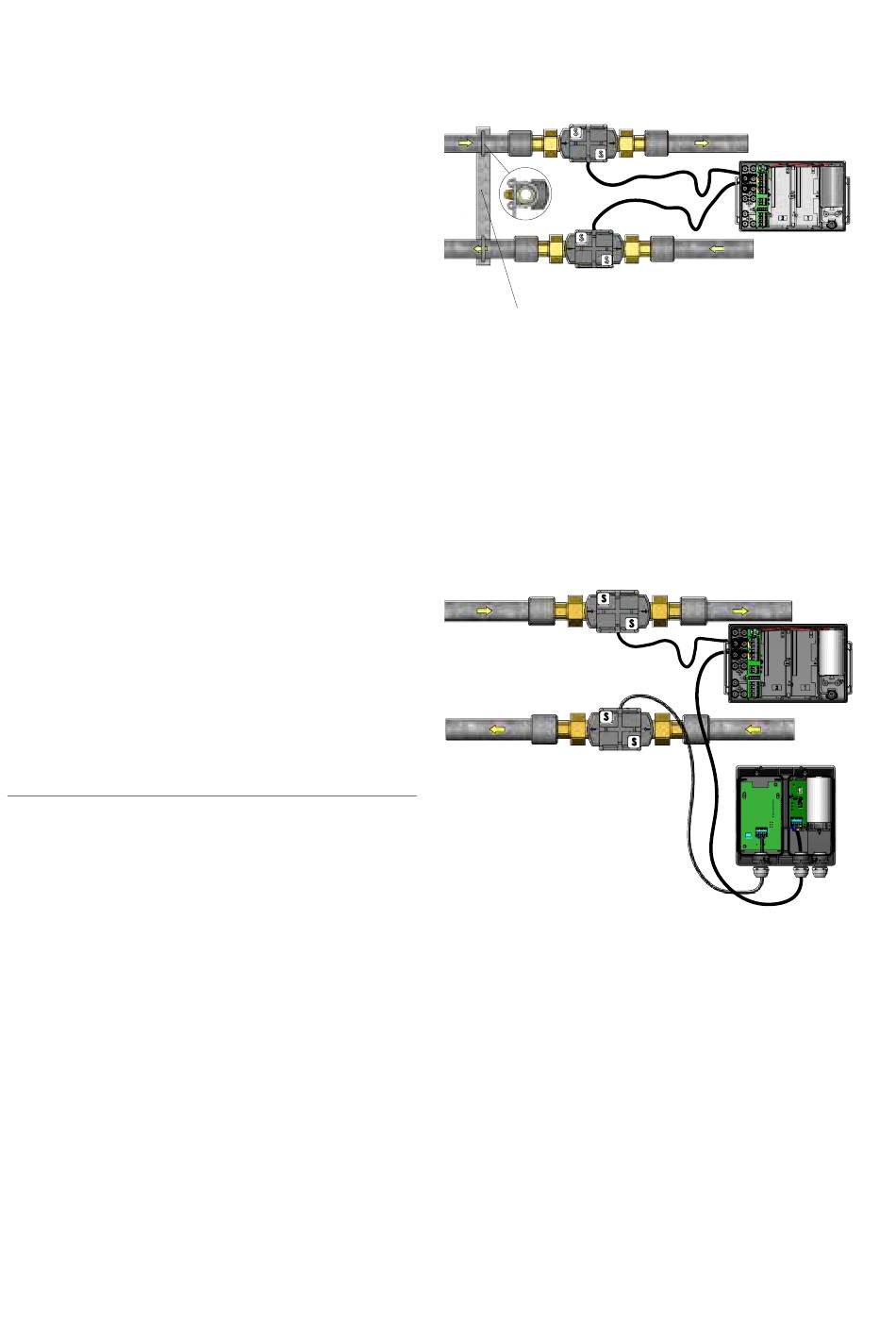

Wenn zwei ULTRAFLOW® mit einem MULTICAL®
installiert werden, soll grundsätzlich für
eine dichte elektrische Kopplung zwischen
den beiden Rohren gesorgt werden, an
welchen die beiden Durchflusssensoren
montiert sind. Falls aber die beiden Rohre
in einem Wärmeaustauscher, nahe an
den Durchflusssensoren, installiert sind,
sorgt schon der Wärmeaustauscher für die
notwendige elektrische Kopplung.
• Vor- und Rücklaufrohre sind elektrisch gut verbunden.
• Die Teile der Rohrinstallation, die mit den Durchflusssensoren elektrisch verbunden sind, werden
nicht geschweißt.
In Installationen, wo die elektrische Kopplung
nicht ausgeführt werden kann, oder wo
Schweißarbeiten* im Rohrsystem vorkommen
können, soll das Kabel von einem ULTRAFLOW®
durch einen Pulse Transmitter geführt werden,
um galvanische Trennung zu erreichen, bevor
das Kabel an MULTICAL® angeschlossen wird.
* Elektroschweißungen sollen immer mit
dem Massenpol der Schweißstelle zunächst
ausgeführt werden. Zählerschäden infolge
des Schweißens fallen nicht unter die
Werksgarantie.
10
ULTRAFLOW®
ULTRAFLOW®
Elektrischer Anschluss
ULTRAFLOW®
ULTRAFLOW®
Kamstrup A/S • 55122071_B1_DE_2019-08
MULTICAL®
MULTICAL®
Pulse Transmitter
