8.2 Impulseingänge
Die Impulseingänge A und B werden beim
Anschluss der zusätzlichen Zähler mit
entweder Reed-Kontaktausgang oder passivem
elektronischem Impulsausgang verwendet.
Min. Impulsdauer ist 30 ms, max.
Impulsfrequenz ist 3 Hz.
Wenn ein Modul mit Impulseingängen in MULTICAL® eingesetzt wird, wird der Zähler automatisch
auf Impulseingänge konfiguriert. Beachten Sie, dass der Impulswert (Liter/Impuls) mit den extra
Wasserzählern und der Konfiguration der Impulseingänge A und B passen muss. Nach Erhalt kann
die Konfiguration der Impulseingänge A und B mit dem PC-Programm METERTOOL HCW geändert
werden.
8.3 Impulsausgänge
Die Impulsausgänge für Energie und Volumen
sind mit Opto Fet ausgeführt und sind auf
vielen der Kommunikationsmodule verfügbar.
Höchstspannung und Höchststrom der
Ausgänge sind 45 VDC bzw. 50 mA.
Wenn ein Modul mit Impulsausgängen in MULTICAL® eingesetzt wird, wird der Zähler automatisch
auf Impulsausgänge konfiguriert. Die Impulsdauer wird auf 32 ms oder 100 ms bestellt. Nach der
Lieferung kann die Impulsdauer mit dem PC-Programm METERTOOL HCW geändert werden.
Die Auflösung der Impulsausgänge folgt immer der wertniedrigsten Ziffer im Display für Energie
bzw. Volumen.

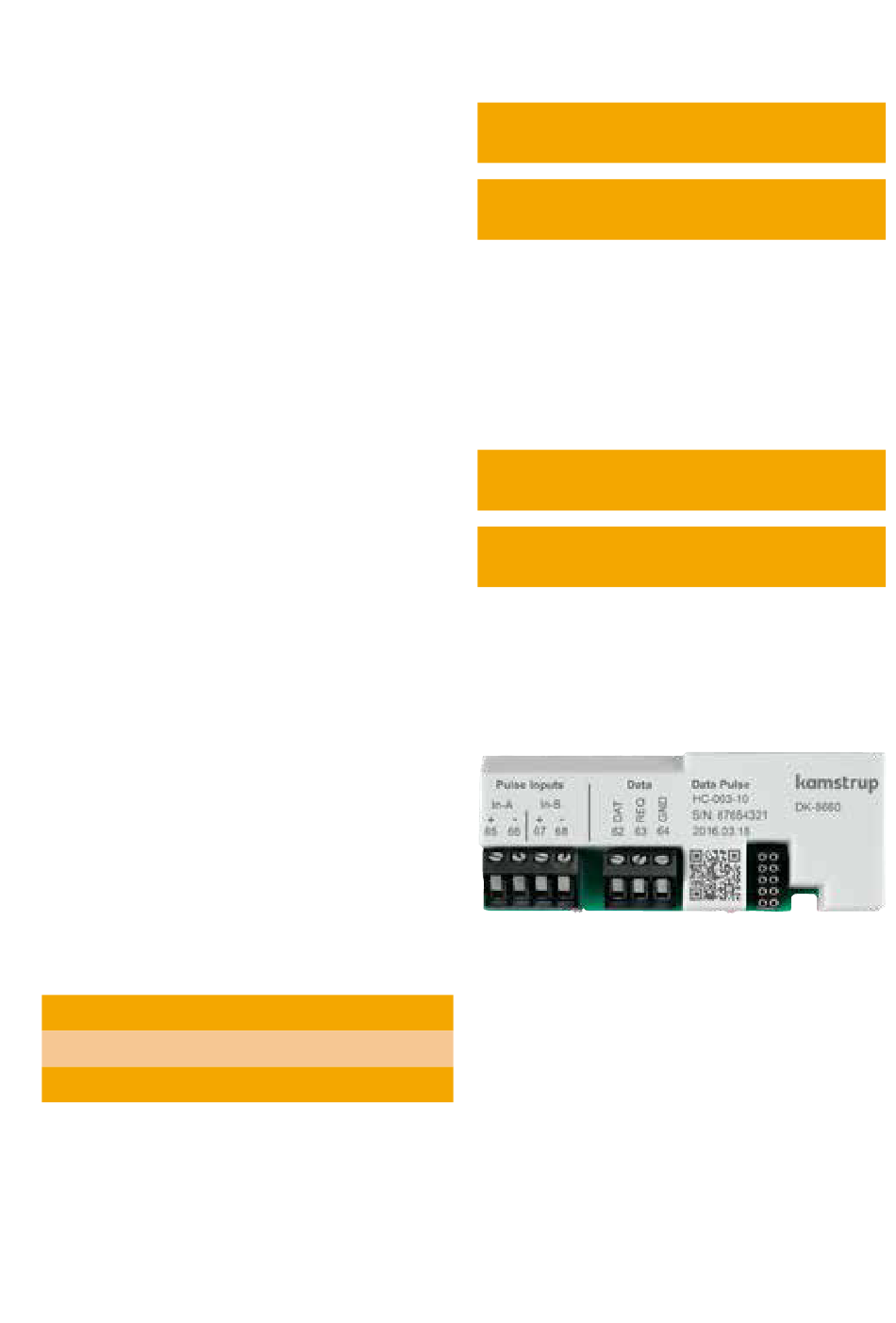

8.4 Data Pulse, inputs (In-A, In-B),
type HC-003-10
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und galvanisch getrennt. Um Daten
auszulesen, ist ein aktives Konverterkabel,
66-99-106 (D-SUB 9F) oder 66-99-098 (USB
Typ A) erforderlich. Das Konverterkabel wird wie
folgt angeschlossen:
62 Braun
63 Weiß
64 Grün
Kamstrup A/S • 55122071_B1_DE_2019-08
65 +
66 -
67 +
68 -
16 +
17 -
18 +
19 -
(DAT)
(REQ)
(GND)
Impulseingang A
Impulseingang B
Impulsausgang C
Impulsausgang D
MULTICAL® 603
