Bedienungsanleitung
Energiemessung
MULTICAL 603 funktioniert in der folgenden Weise:
®
Der Durchflusssensor registriert die Wassermenge, die durch das System läuft, in Kubikmeter (m
Die Temperaturfühler, die im Vor- bzw. Rücklauf montiert sind, registrieren die Abkühlung, d.h. den Unterschied
zwischen der Vorlauf- und der Rücklauftemperatur.
MULTICAL® 603 berechnet den Energieverbrauch auf der Basis des Wasservolumens und der Temperaturdifferenz.

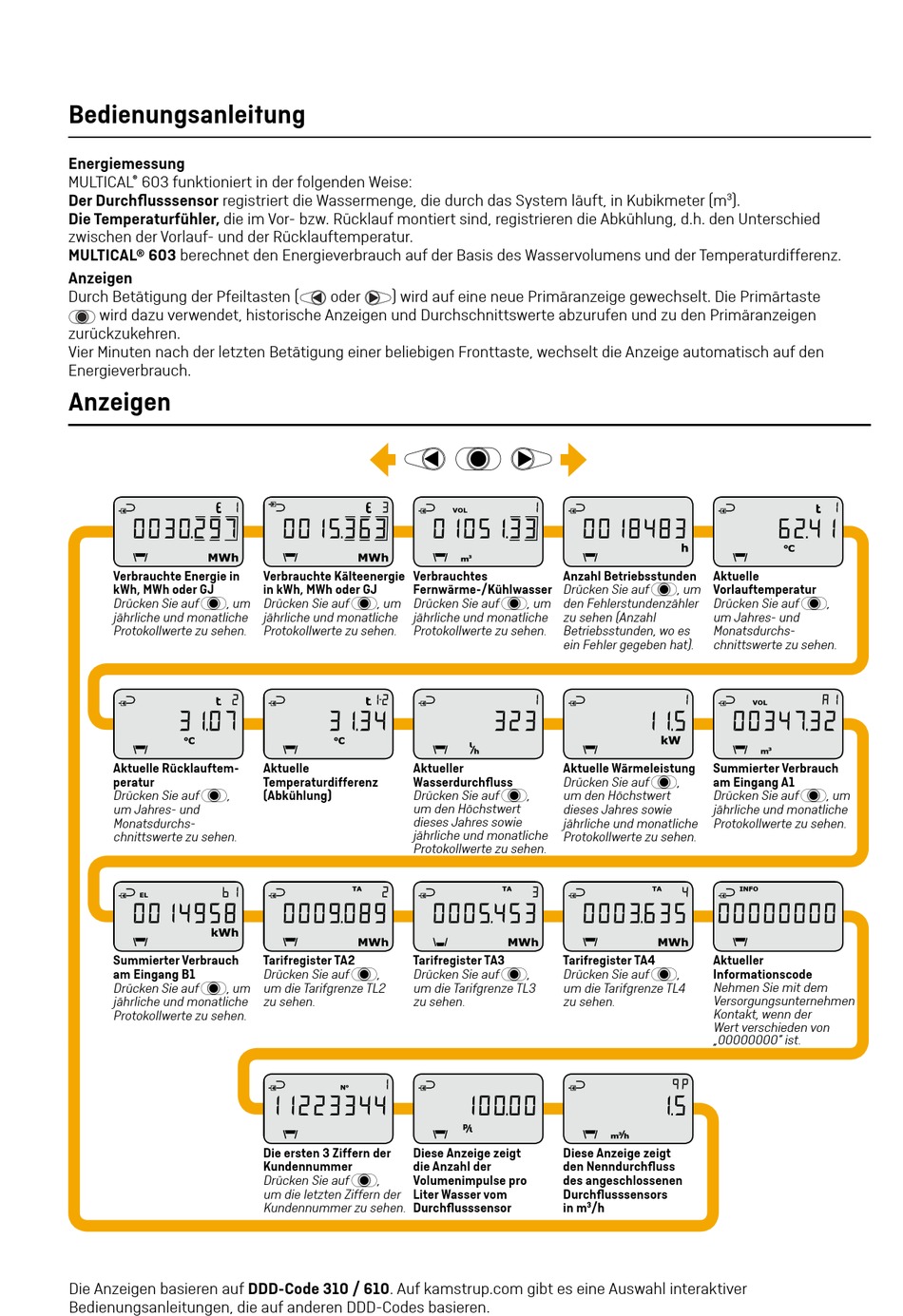

Anzeigen
Durch Betätigung der Pfeiltasten (
wird dazu verwendet, historische Anzeigen und Durchschnittswerte abzurufen und zu den Primäranzeigen
zurückzukehren.
Vier Minuten nach der letzten Betätigung einer beliebigen Fronttaste, wechselt die Anzeige automatisch auf den
Energieverbrauch.
Anzeigen
Verbrauchte Energie in
kWh, MWh oder GJ
Drücken Sie auf + , um
jährliche und monatliche
Protokollwerte zu sehen.
Aktuelle Rücklauftem-
peratur
Drücken Sie auf + ,
um Jahres- und
Monatsdurchs-
chnittswerte zu sehen.
Summierter Verbrauch
am Eingang B1
Drücken Sie auf + , um
jährliche und monatliche
Protokollwerte zu sehen.
Die Anzeigen basieren auf DDD-Code 310 / 610. Auf kamstrup.com gibt es eine Auswahl interaktiver
Bedienungsanleitungen, die auf anderen DDD-Codes basieren.
oder ) wird auf eine neue Primäranzeige gewechselt. Die Primärtaste
* + ,
Verbrauchte Kälteenergie Verbrauchtes
in kWh, MWh oder GJ Fernwärme-/Kühlwasser
Drücken Sie auf + , um Drücken Sie auf + , um
jährliche und monatliche jährliche und monatliche
Protokollwerte zu sehen. Protokollwerte zu sehen.
Aktuelle Aktueller
Temperaturdifferenz Wasserdurchfluss
(Abkühlung) Drücken Sie auf + ,
um den Höchstwert
dieses Jahres sowie
jährliche und monatliche
Protokollwerte zu sehen.
Tarifregister TA2 Tarifregister TA3
Drücken Sie auf + , Drücken Sie auf + ,
um die Tarifgrenze TL2 um die Tarifgrenze TL3
zu sehen. zu sehen.
Die ersten 3 Ziffern der Diese Anzeige zeigt
Kundennummer die Anzahl der
Drücken Sie auf + ,
Volumenimpulse pro
um die letzten Ziffern der Liter Wasser vom
Kundennummer zu sehen. Durchflusssensor
3 ).
Anzahl Betriebsstunden Aktuelle
Drücken Sie auf + , um Vorlauftemperatur
Drücken Sie auf + ,
den Fehlerstundenzähler
zu sehen (Anzahl um Jahres- und
Betriebsstunden, wo es Monatsdurchs-
ein Fehler gegeben hat). chnittswerte zu sehen.
Aktuelle Wärmeleistung Summierter Verbrauch
Drücken Sie auf + , am Eingang A1
Drücken Sie auf + , um
um den Höchstwert
dieses Jahres sowie jährliche und monatliche
jährliche und monatliche Protokollwerte zu sehen.
Protokollwerte zu sehen.
Tarifregister TA4 Aktueller
Drücken Sie auf + ,
Informationscode
um die Tarifgrenze TL4 Nehmen Sie mit dem
Versorgungsunternehmen
zu sehen.
Kontakt, wenn der
Wert verschieden von
„00000000" ist.
Diese Anzeige zeigt
den Nenndurchfluss
des angeschlossenen
Durchflusssensors
in m 3 /h
