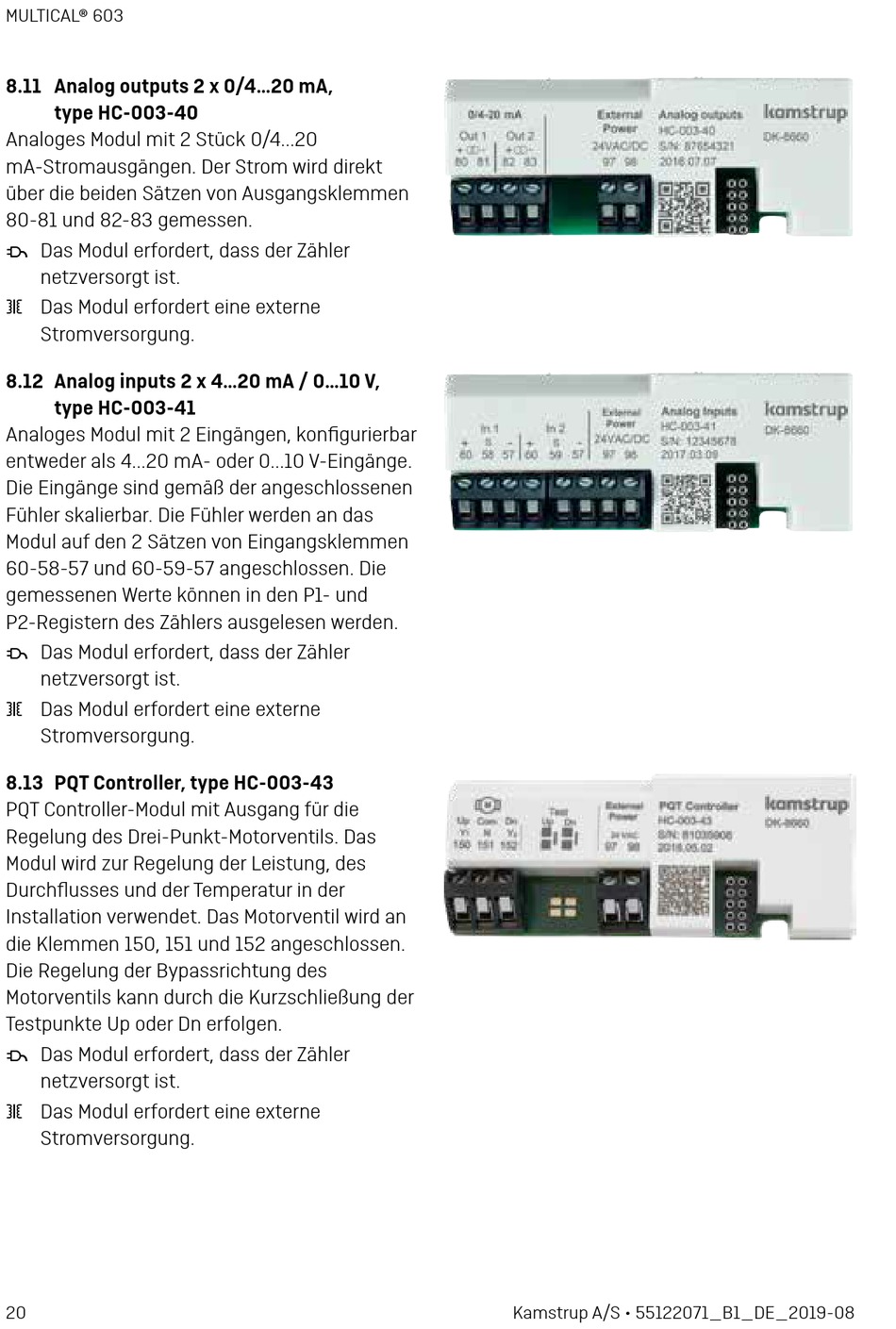

8.11 Analog outputs 2 x 0/4...20 mA,
type HC-003-40
Analoges Modul mit 2 Stück 0/4...20
mA-Stromausgängen. Der Strom wird direkt
über die beiden Sätzen von Ausgangsklemmen
80-81 und 82-83 gemessen.
" Das Modul erfordert, dass der Zähler
netzversorgt ist.
# Das Modul erfordert eine externe
Stromversorgung.
8.12 Analog inputs 2 x 4...20 mA / 0...10 V,
type HC-003-41
Analoges Modul mit 2 Eingängen, konfigurierbar
entweder als 4...20 mA- oder 0...10 V-Eingänge.
Die Eingänge sind gemäß der angeschlossenen
Fühler skalierbar. Die Fühler werden an das
Modul auf den 2 Sätzen von Eingangsklemmen
60-58-57 und 60-59-57 angeschlossen. Die
gemessenen Werte können in den P1- und
P2-Registern des Zählers ausgelesen werden.
" Das Modul erfordert, dass der Zähler
netzversorgt ist.
# Das Modul erfordert eine externe
Stromversorgung.

8.13 PQT Controller, type HC-003-43

PQT Controller-Modul mit Ausgang für die
Regelung des Drei-Punkt-Motorventils. Das
Modul wird zur Regelung der Leistung, des
Durchflusses und der Temperatur in der
Installation verwendet. Das Motorventil wird an
die Klemmen 150, 151 und 152 angeschlossen.
Die Regelung der Bypassrichtung des
Motorventils kann durch die Kurzschließung der
Testpunkte Up oder Dn erfolgen.
" Das Modul erfordert, dass der Zähler
netzversorgt ist.
# Das Modul erfordert eine externe
Stromversorgung.
