Installation
6.2
ACHTUNG
Beschädigungsgefahr des Wolkenhöhenmessgerätes!
Der elektrische Anschluss des CHM 15k darf nur von einer Elektrofach-
kraft der JENOPTIK Laser, Optik, Systeme GmbH oder einer anderen Elek-
trofachkraft ausgeführt werden. Nichtbeachtung führt zum Verlust von
Garantie- und Gewährleistungsansprüchen.
HINWEIS
Vom Betreiber sind alle Voraussetzungen für den Anschluss des Wolken-
höhenmessgerätes CHM 15k nach EN 61016-1 zu schaffen, z. B. Installa-
tion eines Anschlusskastens.
Die Anschlüsse sind nach den jeweiligen länderspezifischen Vorschriften auszu-
führen.
Ein Anschlusskasten kann direkt neben dem CHM 15k oder in einem Abstand
von < 3 m installiert werden.
Der Anschluss des CHM 15k erfolgt über folgende, fest angeschlossene Kabel:
1.
Erdungskabel 10 mm² (1-polig, grün-gelb), 3 m.
2.
Datenkabel (RS 485); A (+) Leiter: grün; B (-) Leiter: rot; Masse: Kabelschir-
mung, 3 m.
3.
230-V-Zuleitung (Netzkabel: Nullleiter: blau, Leiter: braun, Schutzleiter:
grün-gelb), 3 m.

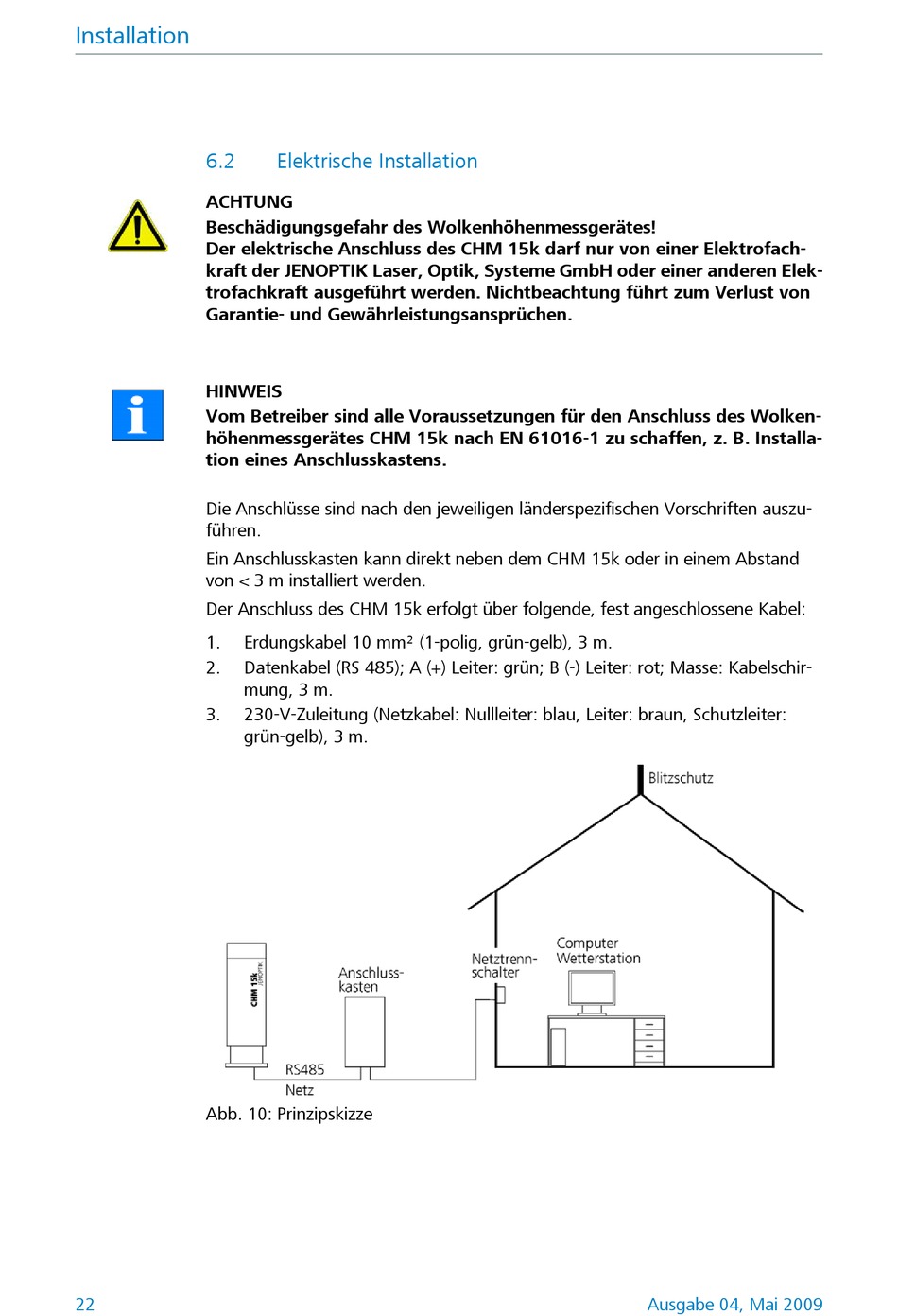

Abb. 10: Prinzipskizze
22
Elektrische Installation
Ausgabe 04, Mai 2009
