Gerätebeschreibung

4.2 Mechanische Installation

Das LDS30 kann mit 2 Befestigungsschrauben M4x50 angeschraubt werden (Länge
entsprechend dem Gegenstück wählen). Die Befestigungsschrauben gehören nicht zum
Lieferumfang.

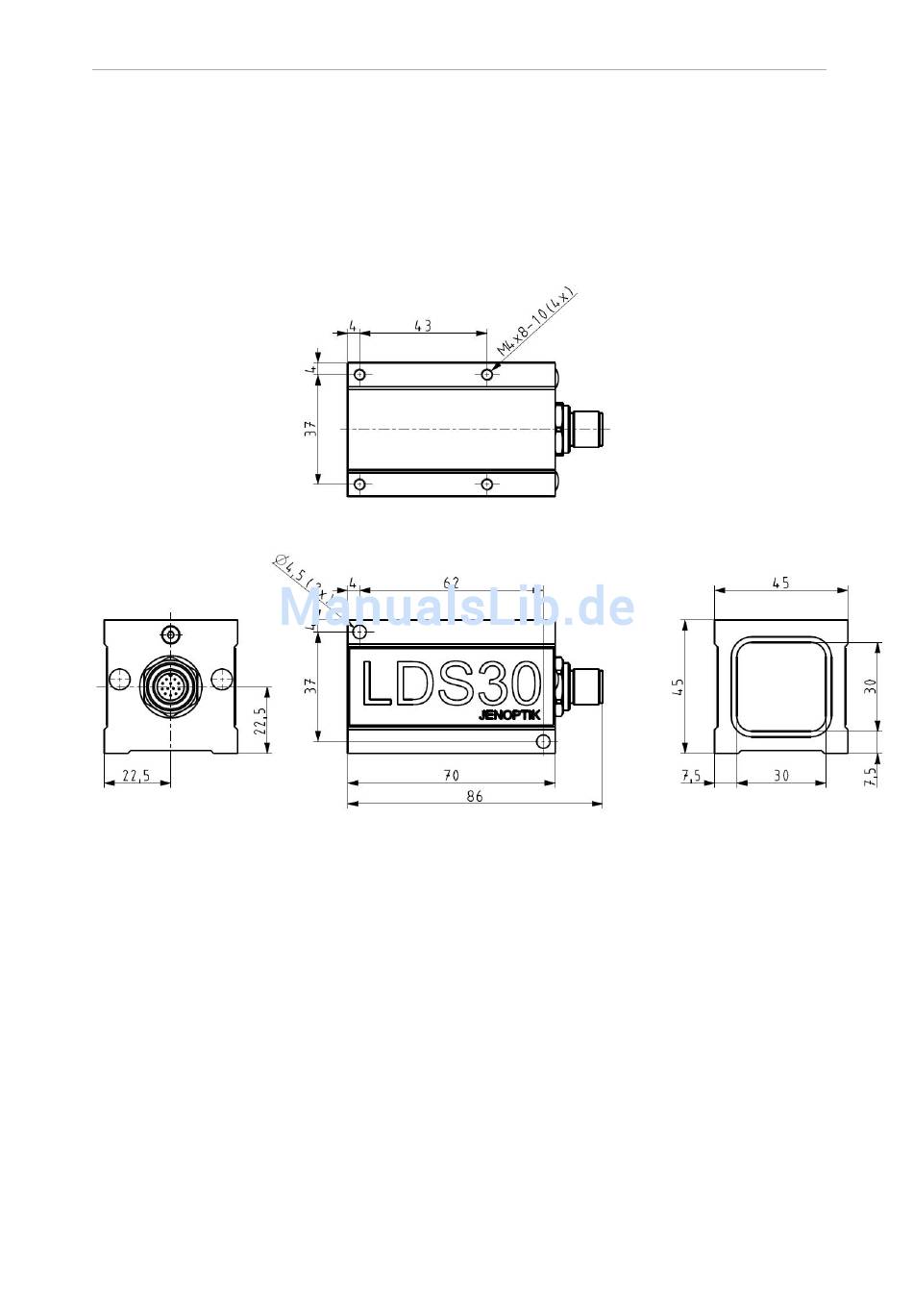

Abb. 1 LDS30 Abmaße
Der Nullpunkt für die Messung befindet sich an der Gehäusevorderkante.
Der Abstand der optischen Achsen zwischen Sender und Empfänger beträgt 7,6 mm + 0,3 mm.
