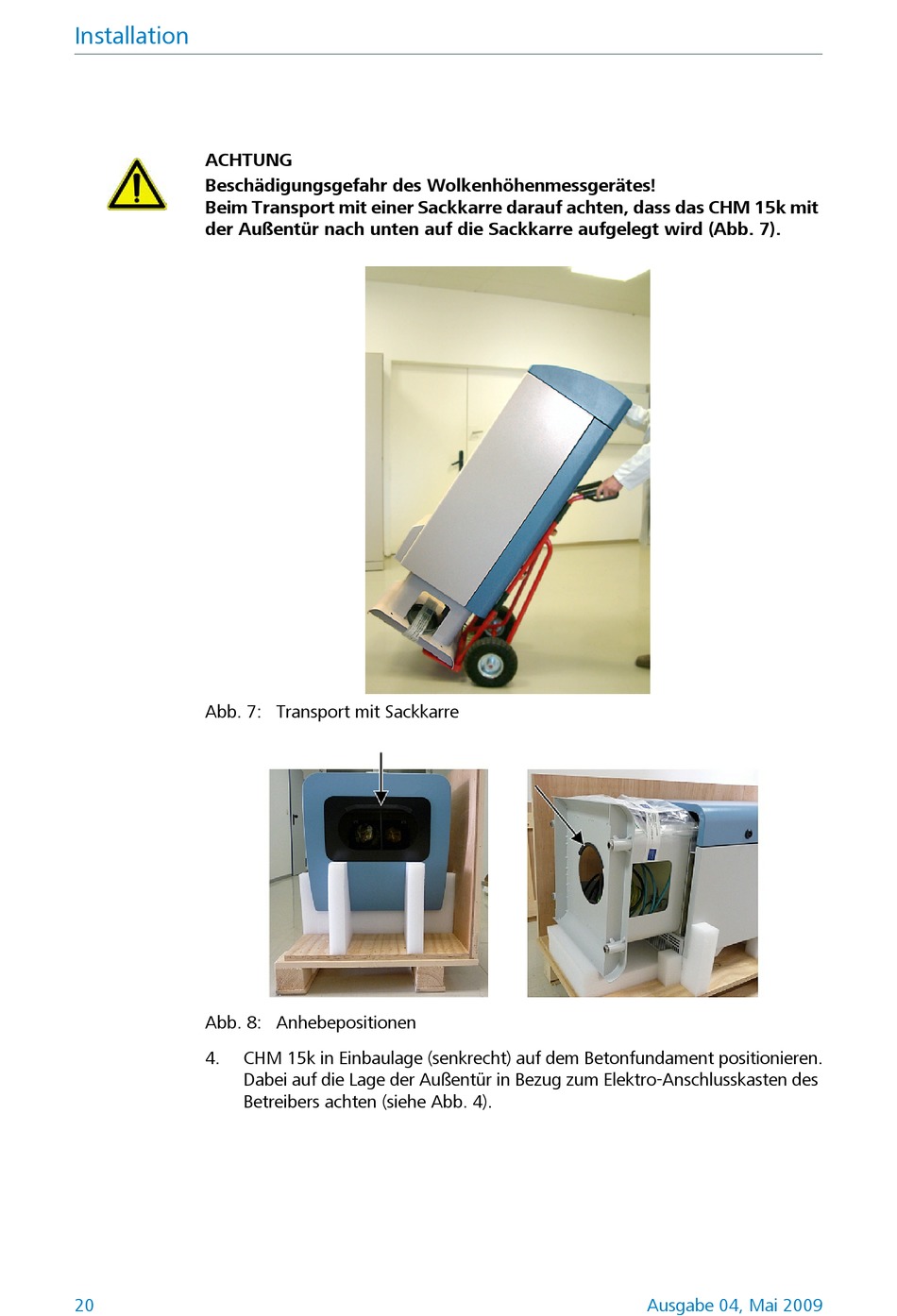

Jenoptik CHM 15k-x Bedienerhandbuch Seite 20

Installation
ACHTUNG
Beschädigungsgefahr des Wolkenhöhenmessgerätes!
Beim Transport mit einer Sackkarre darauf achten, dass das CHM 15k mit
der Außentür nach unten auf die Sackkarre aufgelegt wird (Abb. 7).
Abb. 7: Transport mit Sackkarre
Abb. 8: Anhebepositionen
4. CHM 15k in Einbaulage (senkrecht) auf dem Betonfundament positionieren.
Dabei auf die Lage der Außentür in Bezug zum Elektro-Anschlusskasten des
Betreibers achten (siehe Abb. 4).
20 Ausgabe 04, Mai 2009
