Parameter Standard
Wert
Altitude(m) 0
Baud 3
BaudAfterError 3
DateTime
DeviceName 16
dt(s) 30
FabName CHMyyxxxx
IgnoreChars 06
Institution JO-LOS
LaserPower 50
Latitude 52,40050
Lifetime (h) xxxxxxx
Location Jena
Longitude 13,23905
MaxCrossTalk- 5
Chars
Offset(m) 15
Parameters
ResetPC 0
ServiceMode 0
SetPeltier True
SoftwareUpdate
SystemLifetime(h) xxxxxxx
TimeOutRS485(s) 30
TransferMode 0
Unit(m/ft) m
UpdateBlockSize 2048
UseAltitude False

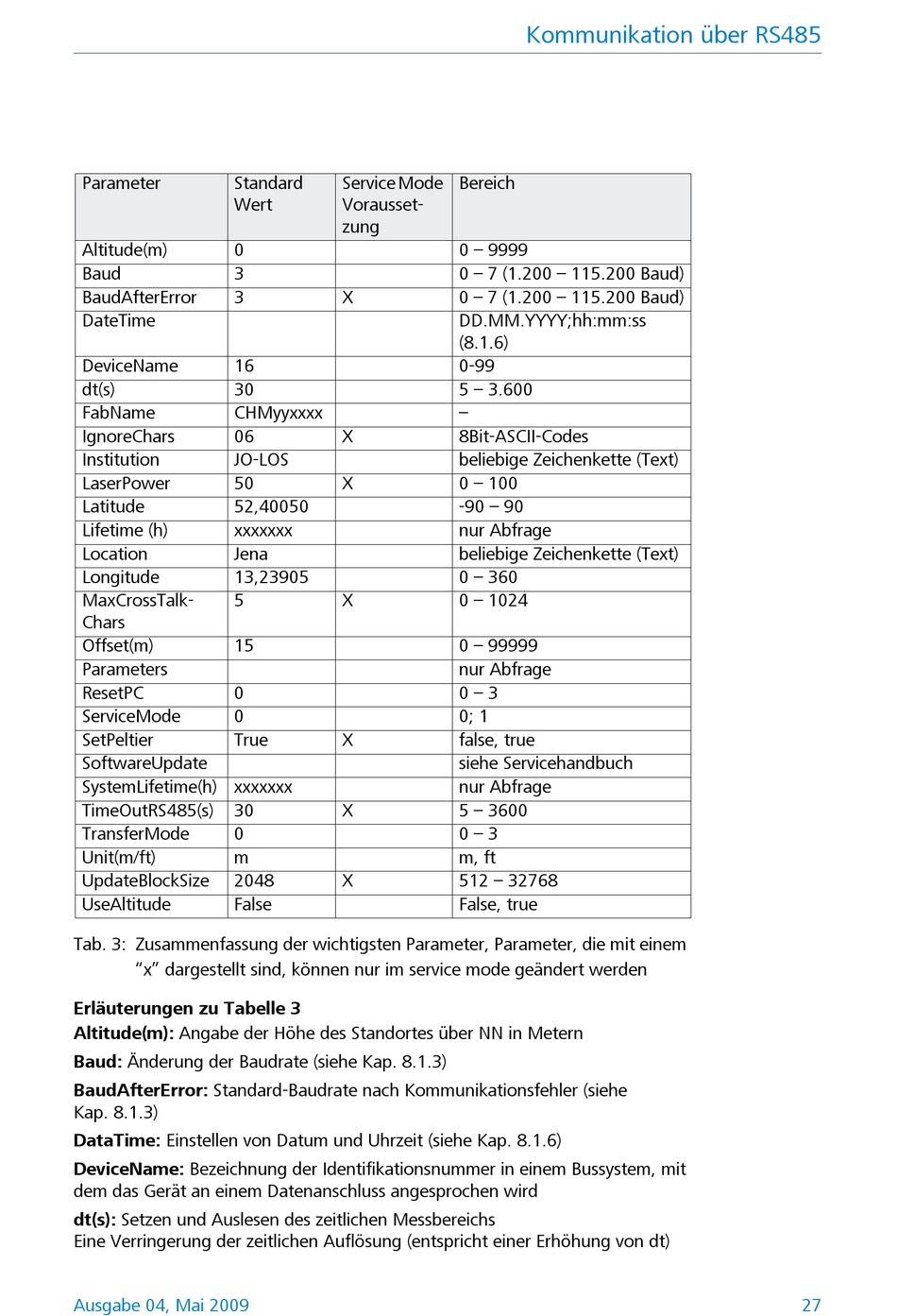

Tab. 3: Zusammenfassung der wichtigsten Parameter, Parameter, die mit einem
"x" dargestellt sind, können nur im service mode geändert werden
Erläuterungen zu Tabelle 3
Altitude(m): Angabe der Höhe des Standortes über NN in Metern
Baud: Änderung der Baudrate (siehe Kap. 8.1.3)
BaudAfterError: Standard-Baudrate nach Kommunikationsfehler (siehe
Kap. 8.1.3)
DataTime: Einstellen von Datum und Uhrzeit (siehe Kap. 8.1.6)
DeviceName: Bezeichnung der Identifikationsnummer in einem Bussystem, mit
dem das Gerät an einem Datenanschluss angesprochen wird
dt(s): Setzen und Auslesen des zeitlichen Messbereichs
Eine Verringerung der zeitlichen Auflösung (entspricht einer Erhöhung von dt)
Ausgabe 04, Mai 2009
Service Mode Bereich
Vorausset-
zung
0 – 9999
0 – 7 (1.200 – 115.200 Baud)
X 0 – 7 (1.200 – 115.200 Baud)
DD.MM.YYYY;hh:mm:ss
(8.1.6)
0-99
5 – 3.600
–
X 8Bit-ASCII-Codes
beliebige Zeichenkette (Text)
X 0 – 100
-90 – 90
nur Abfrage
beliebige Zeichenkette (Text)
0 – 360
X 0 – 1024
0 – 99999
nur Abfrage
0 – 3
0; 1
X false, true
siehe Servicehandbuch
nur Abfrage
X 5 – 3600
0 – 3
m, ft
X 512 – 32768
False, true
Kommunikation über RS485
