Installation
6.1
6.1.1
Vor dem Aufstellen des CHM 15k sind im Betonfundament Löcher und Dübel
12 (4 Stück Dübel gehören zum Lieferumfang) entsprechend der Bohrschab-
lone Abb. 4 einzubringen.
Dabei ist auf die Richtung der Außentür zum Elektroanschluss im Anschlusskas-
ten des Betreibers zu achten.

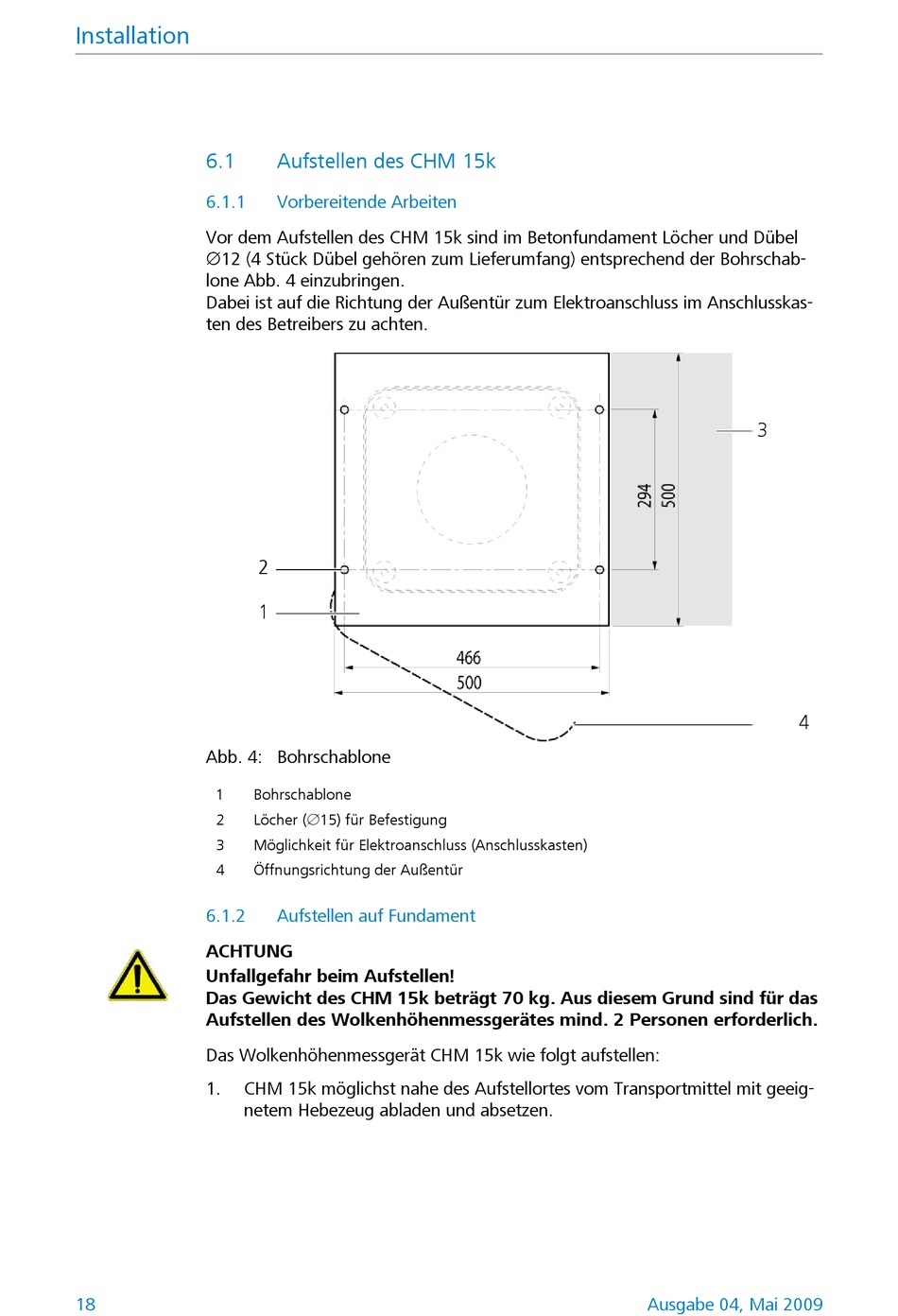

Abb. 4: Bohrschablone
1
2
3
4
6.1.2
ACHTUNG
Unfallgefahr beim Aufstellen!
Das Gewicht des CHM 15k beträgt 70 kg. Aus diesem Grund sind für das
Aufstellen des Wolkenhöhenmessgerätes mind. 2 Personen erforderlich.
Das Wolkenhöhenmessgerät CHM 15k wie folgt aufstellen:
1. CHM 15k möglichst nahe des Aufstellortes vom Transportmittel mit geeig-
netem Hebezeug abladen und absetzen.
18

Aufstellen des CHM 15k

Vorbereitende Arbeiten

2
1
Bohrschablone
Löcher (15) für Befestigung
Möglichkeit für Elektroanschluss (Anschlusskasten)
Öffnungsrichtung der Außentür

Aufstellen auf Fundament

3
4
Ausgabe 04, Mai 2009
