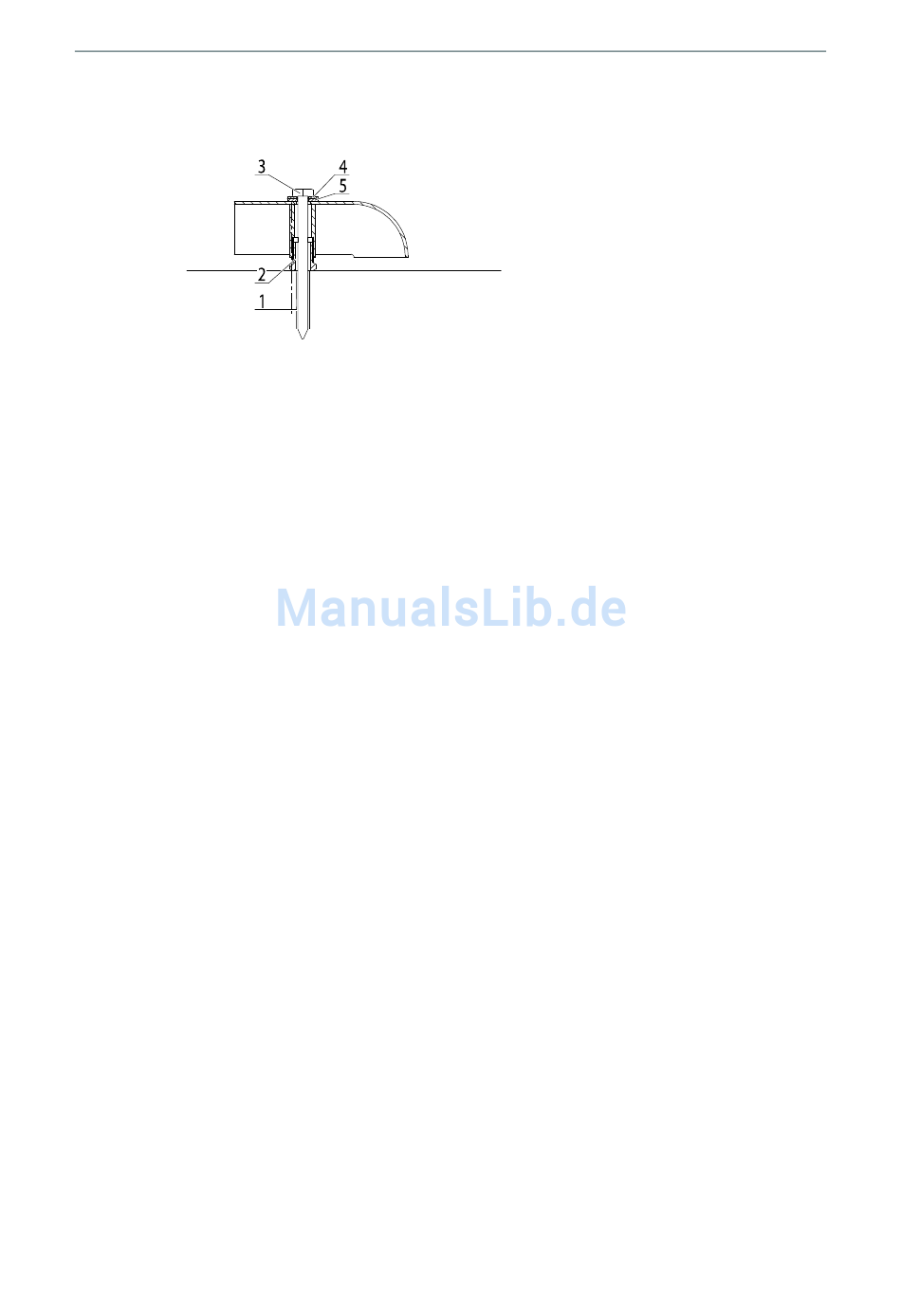

Abb. 9: Befestigungselemente
1
Dübel S12
2
Nivellierschraube ±5 mm (im Gerätefuß integriert)
3
Schraube DIN 571-10 x 140-ZN
4
Scheibe ISO 7093-10,5-A2
5
Scheibe ISO 7093-10,5-KST/PA
5.
CHM 15k mit den mitgelieferten Scheiben und Befestigungsschrauben
(siehe Abb. 9) auf dem Betonfundament zunächst locker vormontieren.
6.
CHM 15k über die im Gerätefuß integrierten Nivellierschrauben vertikal aus-
richten (mit Wasserwaage: an einer Seitenwand und an Front anlegen).
7.
Befestigungsschrauben (Muttern) festziehen.
Ausgabe 04, Mai 2009
Betonfundament
Installation
21
